一、核心研究概述
本研究通過
氣相插層法將四氯鋁酸根陰離子(AlCl??)均勻插入
雙壁碳納米管(DWCNT)纖維的管間通道,制備出具有超分子鏈結構的碳納米管插層化合物(CNTIC)。該材料實現了
高比電導率(超越金屬銅、鋁)與
優異力學性能的結合,解決了傳統石墨插層化合物(GICs)易膨脹、脆化的痛點,為 lightweight 導體的實際應用提供了新范式。
二、關鍵結果與專業要點提煉
1. 插層纖維的結構特征
-
插層客體與宿主匹配性:AlCl??以超分子鏈形式沿DWCNT軸向有序排列(六方晶格),宿主DWCNT保持三角超晶格(FWHM~7°,長徑比≈4400),無層間膨脹或纖維直徑變化(區別于石墨插層的90%強度損失)。
-
均勻分布驗證:能量色散X射線光譜(EDX)與元素映射顯示,Al、Cl均勻分布于纖維截面;楔形離子束(FIB)銑削的透射電鏡(TEM)截面證實插層物位于管間通道,未填充CNT內核。
2. CNT-插層物的相互作用與電荷轉移
-
非共價作用機制:密度重疊區域指標(DORI)分析顯示,AlCl??與DWCNT外層為非共價鍵合(電子密度重疊低,類似內層-外層CNT的非共價作用);拉曼光譜中外層徑向呼吸模(RBM)抑制、G帶高頻峰(G?)位移15–27 cm?¹(遠超I?、Br等常規摻雜劑),證實大電荷轉移。
-
電荷轉移量化:X射線光電子能譜(XPS)與密度泛函理論(DFT)模擬表明,每個AlCl??接受0.65個電子,其中84%來自DWCNT外層;費米能級相對于原始材料 downshift 0.44 eV,態密度(DOS)保持拋物線型(宿主電子結構未被破壞)。
3. 宏觀縱向性能突破
-
電導率:惰性氣氛中平均電導率達15.57 MS/m,最高值24.5 MS/m(接近銅的41%);比電導率(歸一化密度)均值10380 S·m²/kg(超銅的6674 S·m²/kg),最高值17345 S·m²/kg(超鋁的13130 S·m²/kg)——核心源于AlCl??的高電荷轉移與均勻插層。
-
力學性能:拉伸強度1.37±0.08 GPa(與鋼相當)、模量51.87±3.13 GPa;比強度0.975 GPa/SG(超金屬,接近高性能結構纖維),歸因于插層未破壞CNT間的范德華力(無層間膨脹)。
4. 穩定性與實際應用潛力
-
濕度依賴性降解:干燥條件(RH<0.05%)下可穩定1年以上;暴露于潮濕空氣(RH=44%)時,AlCl??與水反應生成六水合氯化鋁[Al(H?O)?]Cl?,導致電荷轉移與電導率下降,但纖維核心仍保留插層結構。
-
封裝保護策略:商用聚合物護套密封后,5天內電導率保留78%;電子級硅酮封裝14天,表面電荷轉移保留50%——驗證了 moisture barrier 的有效性。
三、文獻原圖及對應說明
以下為文章中
核心結果的可視化證據:

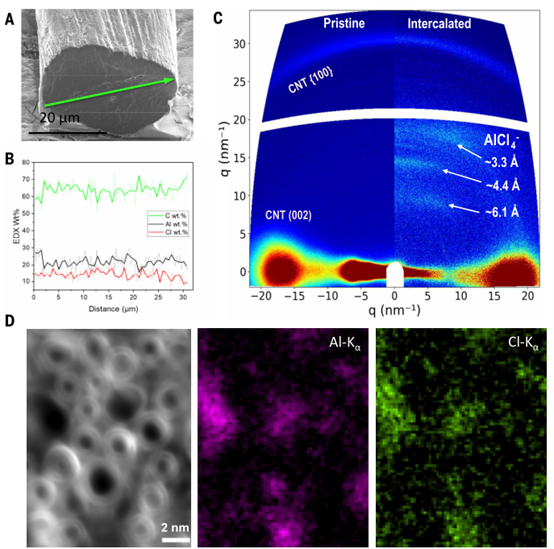

Fig.1 (插層纖維的結構表征)A:FIB銑削截面的TEM圖(插層物均勻分布);B:Al、Cl元素映射(無內核填充);C:廣角X射線散射(WAXS)圖譜(DWCNT三角晶格+AlCl??六方晶格疊加);D:掃描透射電鏡(STEM)下的DWCNT截面(內核無填充,插層物在管間)。

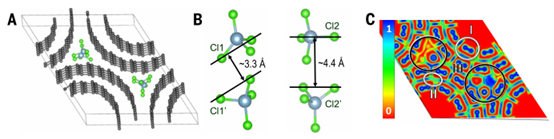

Fig.2(CNT-插層物相互作用
)C:DORI圖(藍色為共價鍵參考,綠色為CNT內層-外層非共價作用,黃色為插層物與CNT的非共價作用)。

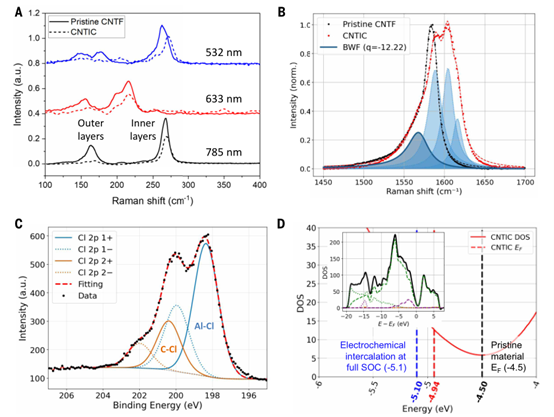

Fig.3(電荷轉移的譜學驗證
)A:拉曼RBM譜(外層RBM抑制,內層保留);B:拉曼G帶譜(G?位移15–27 cm?¹);C:XPS Cl 2p譜(Al配位Cl與CNT結合Cl的雙峰);D:DFT計算的態密度(DOS)(費米能級downshift 0.44 eV)。

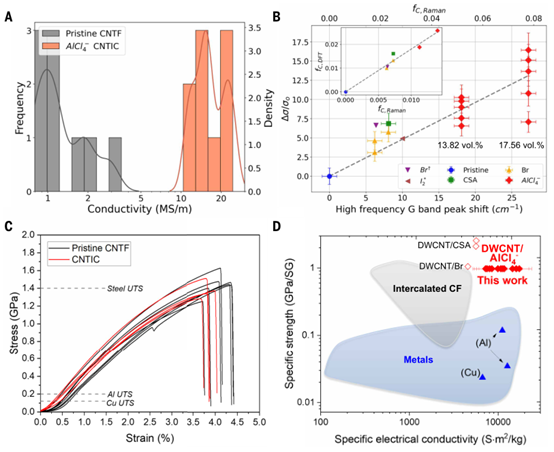

Fig.4?(宏觀性能對比)A:原始與插層纖維的電導率分布;B:電導率增量(Δσ/σ?)與G?位移的相關性(插層均勻性驗證);C:應力-應變曲線(插層纖維強度超Cu、Al);D:比電導率-比強度雷達圖(插層纖維優于金屬)。

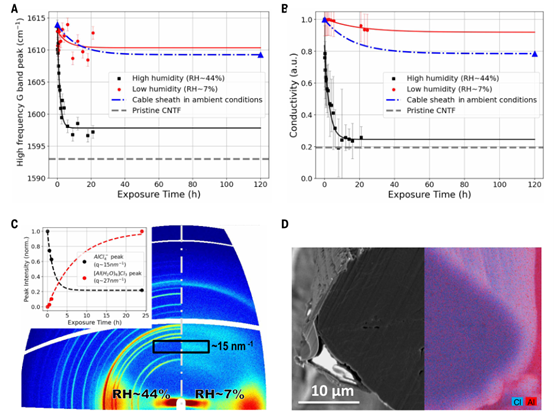

Fig.5?(穩定性測試)A:不同濕度下G?位移的時間演化;B:不同濕度下電導率的時間演化;C:WAXS圖譜(潮濕環境下插層物反應產物);D:SEM截面+EDX映射(纖維外層反應層,核心保留Al、Cl)。
四、結論與創新點總結
本研究的核心創新在于
利用CNT三角晶格的“零膨脹插層”特性,將GICs的高電荷轉移優勢轉化為宏觀纖維的性能提升:
-
結構創新:AlCl??插層于CNT管間通道,不破壞宿主晶格,保留了CNT的力學性能;
-
性能突破:比電導率超金屬,強度為傳統電纜的5倍、重量減半;
-
應用可行性:通過聚合物封裝解決濕度穩定性問題,為 lightweight 導體(如 overhead cables、航空航天導線)提供了可規模化制備的方案。
該工作為碳納米管的“個體性能→宏觀材料”轉化提供了關鍵路徑,也為插層化學在1D納米材料中的應用開辟了新方向。
