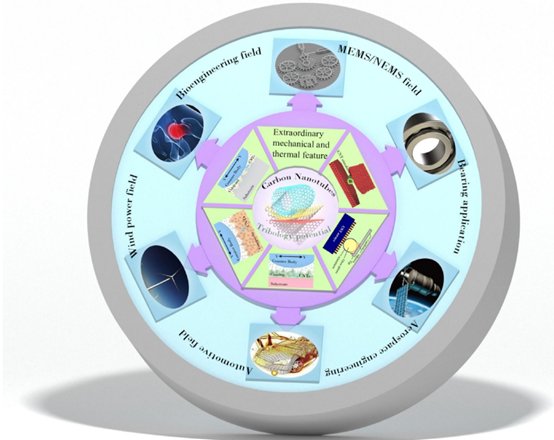

一、研究背景與意義
-
摩擦學的重要性:摩擦磨損導致全球約26%的能源損失(如交通、工業(yè)領(lǐng)域),亟需高效潤滑材料。
-
碳納米管(CNTs)的優(yōu)勢:
-
獨特中空管狀結(jié)構(gòu)、高強度(拉伸強度25-66 GPa)、高導熱性(3000-3500 W/m·K);
-
具備“微軸承”滾動/滑動效應(yīng)、自修復(fù)能力,可顯著降低摩擦磨損。

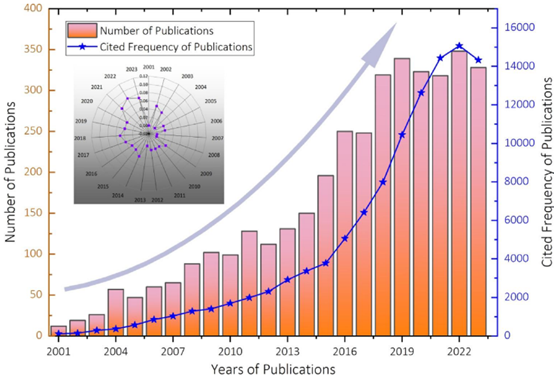

2001-2023年CNTs在摩擦學領(lǐng)域的年度發(fā)文量與引用頻次(注:綜述文章占比極低,表明該領(lǐng)域缺乏系統(tǒng)總結(jié))。
二、CNTs的制備與功能化
-
制備方法:電弧放電、化學氣相沉積(CVD)、激光燒蝕等,不同方法影響CNTs的直徑、純度及缺陷程度。
-
功能化策略:
-
物理改性:球磨、電場誘導分散改善團聚問題;
-
濕法球磨CNTs端部開口結(jié)構(gòu)更利于分散
-
化學改性:酸處理、聚合物包裹提升界面相容性,但可能破壞CNTs本征結(jié)構(gòu)。
三、納米尺度摩擦機制
-
計算模擬發(fā)現(xiàn):
-
CNTs層間摩擦源于熱誘導邊緣效應(yīng),小直徑、鋸齒型(Zig-zag)CNTs更易滾動;
-
彎曲CNTs摩擦力比直管高300倍,缺陷會顯著增加能耗。
-
實驗驗證(AFM/FFM):
-
縱向摩擦低于橫向,因橫向滑動引發(fā)“受阻滾動”;
-
垂直排列CNTs(VACNTs)經(jīng)等離子改性后摩擦系數(shù)降低50%。
四、宏觀應(yīng)用與性能提升
1. 涂層材料
-
金屬基涂層(如Ni-P-CNTs):摩擦系數(shù)降低80%,磨損減少79%;
-
聚合物基涂層:CNTs/ZnS混合涂層摩擦降低45%,磨損下降95%;
-
陶瓷基涂層:CNTs提升韌性與耐磨性,如CNTs/TiO?涂層磨損抵抗提升93.6%。
2. 潤滑劑添加劑
-
油基潤滑:0.06 wt% CNTs使摩擦系數(shù)降至0.05(降29%);
-
水基潤滑:功能化CNTs形成吸附膜,摩擦降低50%以上;
-
潤滑脂:3 wt% CNTs改性鈣基脂摩擦系數(shù)低至0.02(降71%)。
CNTs在摩擦界面形成碳基轉(zhuǎn)移膜,實現(xiàn)“滾動-滑動”協(xié)同潤滑。
五、關(guān)鍵機理總結(jié)
-
填充修復(fù)效應(yīng):CNTs填入磨損裂紋,修復(fù)表面缺陷;
-
滾動主導機制:管狀結(jié)構(gòu)在低載荷下像軸承一樣滾動;
-
轉(zhuǎn)移膜形成:摩擦過程中CNTs破碎生成石墨化薄膜,隔離直接接觸;
-
協(xié)同增效:與二維材料(如MoS?、GO)混合形成“片-管-片”夾層結(jié)構(gòu),進一步提升潤滑效率。
六、挑戰(zhàn)與展望
-
? dispersion難題:CNTs易團聚,需優(yōu)化表面修飾工藝;
-
結(jié)構(gòu)保護:過度功能化可能損傷CNTs的力學性能;
-
跨尺度設(shè)計:需結(jié)合原子模擬與宏觀實驗,明確CNTs取向、雜化比例的影響;
-
安全性:規(guī)模化應(yīng)用前需評估CNTs的生物與環(huán)境風險。
總結(jié)
CNTs憑借其獨特的結(jié)構(gòu)和性能,在摩擦學領(lǐng)域展現(xiàn)出從納米級機理到宏觀應(yīng)用的巨大潛力。通過合理的功能化設(shè)計與復(fù)合策略,CNTs可顯著提升涂層、復(fù)合材料及潤滑劑的耐磨減摩性能,為高效節(jié)能系統(tǒng)提供關(guān)鍵技術(shù)支持。未來需聚焦于可控分散、結(jié)構(gòu)優(yōu)化及多尺度協(xié)同設(shè)計,以推動其實際工程應(yīng)用。
如需進一步了解具體數(shù)據(jù)(如不同復(fù)合體系的摩擦系數(shù)對比),可參考文檔中的Table 2-4及對應(yīng)案例。
轉(zhuǎn)自《石墨烯研究》公眾號
