一、研究背景與創新點
-

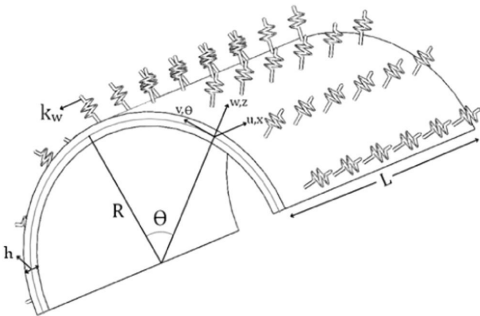

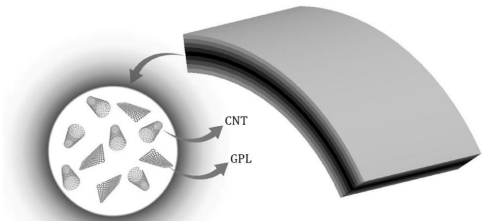

研究對象：功能梯度（FG）多層混合納米復合材料圓柱殼板，同時采用石墨烯片（GPLs）和碳納米管（CNTs）作為增強相，置于溫克爾彈性地基上。
-
創新性：首次研究GPLs和CNTs協同增強的多層混合復合材料圓柱殼板的自由振動特性，結合Halpin-Tsai細觀力學模型、一階剪切變形理論（FSDT）和有限元法（FEM）進行分析。
二、關鍵方法與理論
-
材料模型：
-

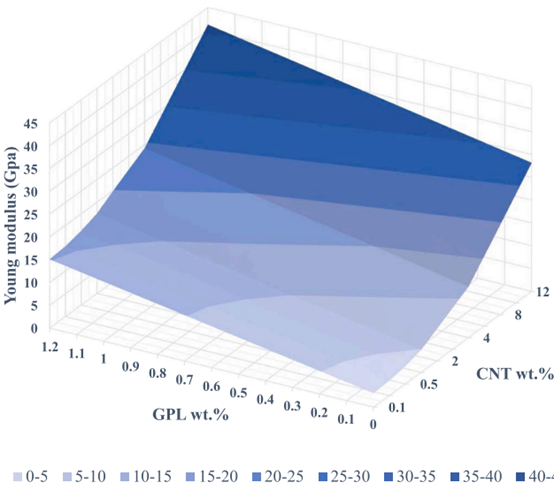

采用改進的Halpin-Tsai模型和混合律計算等效材料參數，分兩步評估增強效應：先將CNTs加入基體，再引入GPLs。
-
考慮四種功能梯度分布模式：均勻分布（UD）、FG-X、FG-O、FG-V（詳見圖3）。
.png)
-
控制方程：
-
基于一階剪切變形理論（FSDT）和哈密頓原理推導運動方程，通過有限元法離散化為特征值問題求解固有頻率。
三、主要發現與參數影響
-
增強相性能對比：
-
GPLs對剛度的提升顯著優于CNTs。添加1 wt% GPLs可使固有頻率提高137.9%，而CNTs僅提高40.8%（見表5）。
.png)
-
分布模式的影響：
-
FG-X分布（增強相集中于表層）的固有頻率最高，其次為UD、FG-V和FG-O（見表4）。
-
非線性分布指數（和 ）增大時，頻率降低，其中的影響更顯著（見圖5）。
-
增大殼板張角（θ）或減小厚徑比（R/h）可顯著提高頻率（見表6）。
-
邊界約束越強（如CC＞SS＞CF＞SF），頻率越高（見表7）。
.png)
-
溫克爾地基剛度參數（）增大會提高頻率，且減弱不同張角下的頻率差異（見圖7）。
-
幾何與邊界條件：
-
彈性地基效應：
四、數值驗證與準確性
-
通過對比文獻[33,46]的數據，驗證了本文模型在預測FG-CNT和FG-GPL增強結構振動特性方面的準確性（見表2、表3）。
五、結論與應用價值
-
混合使用GPLs和CNTs可協同提升復合材料的力學性能，尤其適用于航空航天、汽車等輕量化高剛度需求場景。
-
通過優化增強相分布、厚度梯度及邊界條件，可有效調控結構的振動特性。
六、附錄：核心參數表（摘要）
|
參數 |
影響趨勢 |
|
GPLs重量分數↑ |
頻率顯著升高（優于CNTs） |
|
分布模式 |
FG-X＞UD＞FG-V＞FG-O |
|
張角（θ）↑ |
頻率升高 |
|
厚徑比（R/h）↑ |
頻率降低 |
|
地基剛度↑ |
頻率升高，差異縮小 |
以上要點提煉了該研究在材料建模、參數分析和工程應用方面的核心貢獻。
轉自《石墨烯研究》公眾號
