綠色生物材料與技術(shù)快速發(fā)展，以滿足可持續(xù)性需求。生物醫(yī)學(xué)電子設(shè)備領(lǐng)域因聚合物基復(fù)合材料廣泛應(yīng)用而顯著變化，但將碳基納米填料集成到聚合物基體中以保護(hù)電子元件免受電磁輻射影響時，高濃度碳納米填料雖有益于電磁干擾（EMI）屏蔽，卻會增加電導(dǎo)率，損害電絕緣性能，增加設(shè)備故障風(fēng)險。且傳統(tǒng)方法忽視吸收損耗，可能引發(fā)環(huán)境問題。現(xiàn)代設(shè)備對聚合物復(fù)合材料提出更高要求，開發(fā)多層夾心結(jié)構(gòu)雖能利用導(dǎo)電和絕緣材料優(yōu)勢，但制造方法復(fù)雜耗時，且電絕緣各向異性可能限制應(yīng)用。本研究提出新制造策略，結(jié)合穩(wěn)定分離絕緣網(wǎng)絡(luò)與蜂窩狀細(xì)胞結(jié)構(gòu)，有效解決聚合物基EMI屏蔽材料面臨的挑戰(zhàn)，并研究填料和孔隙對材料降解速率和生物相容性的影響。
.png)

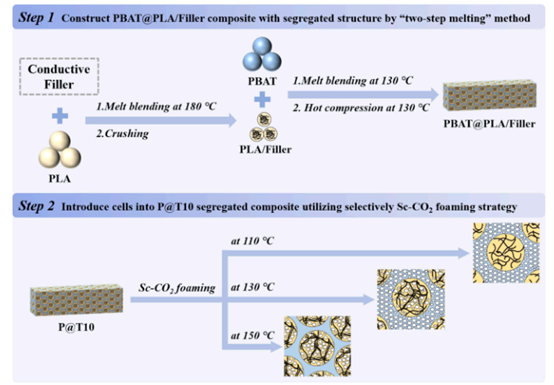

圖1. 具有分離蜂窩狀孔結(jié)構(gòu)的生物聚合物復(fù)合泡沫的制備示意圖。
具體解析如下：
1. **核心材料 (Biopolymer composite foams)**：這表明材料兼具三大特征：
* **生物聚合物**：來源于可再生資源，可生物降解，符合"綠色"環(huán)保理念。
* **復(fù)合材料**：由多種成分（如文中PLA、PBAT、CNTs）組合而成，以獲得單一材料不具備的綜合性能。
* **泡沫材料**：具有多孔結(jié)構(gòu)，旨在實現(xiàn)材料輕量化。
2. **核心結(jié)構(gòu) (Segregated honeycomb-like cell structure)**：譯為"分離蜂窩狀孔結(jié)構(gòu)"。這是本文制備方法旨在實現(xiàn)的關(guān)鍵微觀結(jié)構(gòu)，其含義是：
* **分離 (Segregated)**：指導(dǎo)電填料（如碳納米管CNTs）被選擇性地限制在高熔點聚合物（PLA）顆粒內(nèi)部，而低熔點聚合物（PBAT）作為基體將這些導(dǎo)電顆粒分隔開來。這種結(jié)構(gòu)能有效阻止導(dǎo)電顆粒直接接觸，從而在復(fù)合材料內(nèi)部構(gòu)建導(dǎo)電通路的同時，保持基體整體的電絕緣性。
* **蜂窩狀 (Honeycomb-like)**：指通過超臨界二氧化碳發(fā)泡技術(shù)，在聚合物基體或?qū)щ婎w粒內(nèi)部引入的微小孔洞，這些孔洞排列方式類似蜂窩。這種多孔結(jié)構(gòu)不僅能進(jìn)一步降低材料密度，還能通過增加電磁波在材料內(nèi)部的多次反射和散射路徑，**增強(qiáng)以吸收為主導(dǎo)的電磁屏蔽效能**。
3. **制備方法 (Schematic diagram for the preparation)**：譯為"制備示意圖"。這意味著圖1將以流程圖的形式，直觀展示實現(xiàn)上述"分離蜂窩狀孔結(jié)構(gòu)"的**兩步法熔融共混結(jié)合選擇性超臨界發(fā)泡**的工藝步驟，是理解全文技術(shù)路線的關(guān)鍵。
**總結(jié)：**
這個標(biāo)題高度概括了本文的研究成果：**通過一種創(chuàng)新的制備工藝，成功制造出一種具有獨特“分離蜂窩狀孔結(jié)構(gòu)”的生物基可降解復(fù)合泡沫材料。** 該結(jié)構(gòu)設(shè)計巧妙地平衡了材料的輕量化、電絕緣性和高效電磁干擾屏蔽（尤其是吸收型屏蔽）性能，為其在生物醫(yī)療電子設(shè)備等領(lǐng)域的應(yīng)用提供了潛力。圖1將是理解這一復(fù)雜制備過程和技術(shù)原理的視覺關(guān)鍵。
.png)
圖2. 掃描電鏡圖像：(a) P@E10, (b) P@EST5, (c) P@T10。不同分離結(jié)構(gòu)復(fù)合材料的性能分析：(d) 沖擊強(qiáng)度，(e) 拉伸應(yīng)力-應(yīng)變曲線，(f) 體積電阻率，(g) 總電磁屏蔽效能-頻率曲線，(h) SE<sub>R</sub>、SE<sub>A</sub>、SE<sub>T</sub> 以及 SE<sub>A</sub>/SE<sub>T</sub>，(i) 反射系數(shù) (R)、吸收系數(shù) (A) 與透射系數(shù) (T)。
這段文字是典型的科研論文圖表標(biāo)題及說明。它通過列舉圖2中包含的所有子圖，系統(tǒng)性地展示了研究中對不同復(fù)合材料的**結(jié)構(gòu)表征**與**性能評估**結(jié)果。
**1. 結(jié)構(gòu)表征部分 (a-c):**
* **研究對象**: P@E10, P@EST5, P@T10。這些是基于論文表1的代號，代表**不同導(dǎo)電填料（膨脹石墨EG，碳納米管CNTs或其混合物）**在PBAT@PLA分離結(jié)構(gòu)中的復(fù)合材料。
* **表征手段**: SEM (掃描電鏡) 圖像。用于直接**觀察和對比**三種復(fù)合材料的**微觀形貌**，核心是驗證“分離結(jié)構(gòu)”是否成功形成。圖(a)(b)的預(yù)期結(jié)構(gòu)缺失與圖(c)的清晰結(jié)構(gòu)形成對比，是論證**碳納米管(CNTs)**是實現(xiàn)該結(jié)構(gòu)的關(guān)鍵填料的**直接證據(jù)**。
**2. 綜合性能分析部分 (d-i):**
這部分將材料的多種關(guān)鍵性能并列分析，旨在建立“**結(jié)構(gòu)-性能**”關(guān)系。
* **(d) 沖擊強(qiáng)度 & (e) 拉伸應(yīng)力-應(yīng)變曲線**：評估**機(jī)械性能**。分離結(jié)構(gòu)的形成通常會犧牲部分機(jī)械強(qiáng)度（如P@T10），而填料團(tuán)聚（如P@E10）也會損害性能。這些數(shù)據(jù)與SEM觀察相呼應(yīng)，共同解釋不同填料的分散性及與基體的結(jié)合情況。
* **(f) 體積電阻率**：評估**電絕緣性能**。這是論文要解決的核心挑戰(zhàn)之一。目標(biāo)是獲得**高電阻率（>10? Ω·cm）**。該數(shù)據(jù)直接證明分離結(jié)構(gòu)（P@T10）能有效阻斷導(dǎo)電通路，實現(xiàn)優(yōu)異絕緣，而未能形成分離結(jié)構(gòu)的樣品絕緣性較差。
* **(g-i) 電磁屏蔽性能簇**：這是另一核心性能評估。
* **(g) 總電磁屏蔽效能(SE<sub>T</sub>)**：衡量材料**總體**上削弱電磁波的能力。
* **(h) 屏蔽機(jī)制分解**：將總屏蔽效能拆分為**反射損耗(SE<sub>R</sub>)** 和**吸收損耗(SE<sub>A</sub>)**。**SE<sub>A</sub>/SE<sub>T</sub> 比值**是關(guān)鍵，**高比值（>0.5）意味著吸收主導(dǎo)型屏蔽**，這是本文追求的目標(biāo)，能減少二次電磁污染。
* **(i) 能量系數(shù)**：**R（反射）、A（吸收）、T（透射）** 三者關(guān)系為 R + A + T = 1。**高A值**同樣是吸收主導(dǎo)的直接證據(jù)。
**整體邏輯與作用：**
圖2是整個研究的 **“篩選與驗證”核心**。它通過并排比較三種不同填料體系的復(fù)合材料，**系統(tǒng)性論證了**：
1. **何種填料（CNTs）** 能通過“兩步熔融法”成功構(gòu)建理想的分離結(jié)構(gòu)。
2. 這種成功的分離結(jié)構(gòu)（P@T10）帶來了**理想的性能組合**：在保持足夠高的總電磁屏蔽效能（~34 dB）的同時，實現(xiàn)了**高電絕緣性（~10? Ω·cm）** 和**吸收主導(dǎo)的屏蔽機(jī)制（高SE<sub>A</sub>/SE<sub>T</sub> 和 A值）**。
因此，圖2的結(jié)論直接導(dǎo)向了后續(xù)選擇P@T10體系進(jìn)行發(fā)泡深化的研究，是支撐全文論點（開發(fā)出兼具絕緣、輕量和吸收型屏蔽的綠色材料）的**關(guān)鍵實驗證據(jù)集合**。
.png)

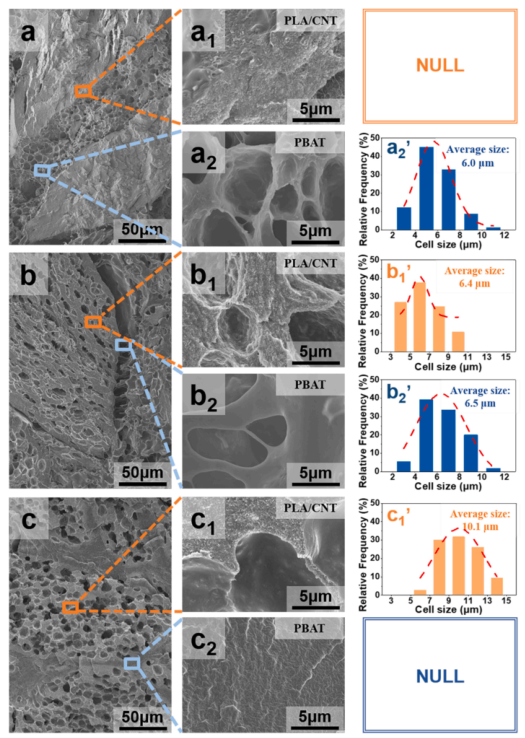

圖3. 發(fā)泡樣品的低溫脆斷面形貌及對應(yīng)泡孔尺寸統(tǒng)計：(a) f-P@T10-110, (b) f-P@T10-130, (c) f-P@T10-150。
這段文字是圖3的標(biāo)題說明，它揭示了論文中繼“分離結(jié)構(gòu)”構(gòu)建后的第二個關(guān)鍵工藝步驟——選擇性超臨界發(fā)泡——的研究結(jié)果。其核心是展示如何通過精確控制工藝參數(shù)來“裁剪”材料的最終微觀結(jié)構(gòu)。
1. 樣品名稱與變量含義：
f-P@T10-XXX：這是發(fā)泡后樣品的命名規(guī)則。
f-：代表“foamed”（發(fā)泡的），以區(qū)別于未發(fā)泡的P@T10。
P@T10：代表之前篩選出的最優(yōu)分離結(jié)構(gòu)復(fù)合材料體系（PBAT基體中包含PLA/CNTs導(dǎo)電顆粒）。
-110, -130, -150：代表發(fā)泡溫度（單位：°C）。這是本實驗的關(guān)鍵控制變量。
2. 表征內(nèi)容解析：
Cryo-fractured surface morphology (低溫脆斷面形貌)：
“低溫脆斷” 是制備SEM觀察截面的標(biāo)準(zhǔn)方法，目的是獲得清晰、無變形的原始結(jié)構(gòu)斷面。
“形貌” 是觀察重點。通過SEM圖像，可以直觀看到在不同發(fā)泡溫度下，泡孔（蜂窩狀結(jié)構(gòu)）在哪個相中形成、形狀如何、分布是否均勻。這直接驗證了“利用兩相聚合物不同的發(fā)泡窗口進(jìn)行選擇性發(fā)泡”的理論。
Corresponding cell size statistics (對應(yīng)泡孔尺寸統(tǒng)計)：
在SEM圖像旁，通常會有泡孔尺寸分布直方圖或平均直徑數(shù)據(jù)。這是對形貌的定量化補(bǔ)充，科學(xué)地比較不同條件下泡孔結(jié)構(gòu)的差異（如平均孔徑、孔徑分布范圍）。
3. 圖3在本研究中的核心作用：
圖3是連接 “工藝參數(shù)” → “微觀結(jié)構(gòu)” → “最終性能” 這一鏈條的核心視覺證據(jù)。
展示“選擇性發(fā)泡”的成功：通過對比三個子圖，可以清晰地看出：
(a) 110°C：泡孔主要在低熔點的PBAT基體相中形成，而高熔點的PLA/CNTs導(dǎo)電顆粒保持固態(tài)。這實現(xiàn)了“絕緣相發(fā)泡，導(dǎo)電相保持致密”的結(jié)構(gòu)。
(b) 130°C：溫度處于兩相的發(fā)泡窗口重疊區(qū)，PBAT和PLA/CNTs兩相中都形成了泡孔，但可能形態(tài)不同（如PBAT相泡孔可能因熔體強(qiáng)度下降而合并）。
(c) 150°C：溫度已達(dá)到PLA/CNTs相的最佳發(fā)泡窗口，而PBAT相因熔體強(qiáng)度過低難以穩(wěn)定成孔。因此，泡孔選擇性地在PLA/CNTs導(dǎo)電顆粒內(nèi)部形成，形成“導(dǎo)電相發(fā)泡，絕緣相保持致密”的結(jié)構(gòu)。
極端情況 (文中提及的160°C)：溫度過高導(dǎo)致PBAT基體過度軟化，分離結(jié)構(gòu)被破壞，導(dǎo)電顆粒相互接觸，喪失絕緣性（反面教材，強(qiáng)調(diào)了工藝窗口的精確性）。
為后續(xù)性能分析奠定基礎(chǔ)：正是因為通過圖3確認(rèn)了不同溫度下泡孔結(jié)構(gòu)的巨大差異，才能合理解釋后續(xù)圖4中出現(xiàn)的：
絕緣性能：f-P@T10-110和f-P@T10-150絕緣性極佳（>10¹? Ω·cm），因為導(dǎo)電顆粒要么被發(fā)泡的絕緣層隔得更開，要么自身的導(dǎo)電網(wǎng)絡(luò)被內(nèi)部泡孔破壞。
電磁屏蔽機(jī)制：f-P@T10-150表現(xiàn)出最高的吸收屏蔽比（>90%），因為導(dǎo)電相內(nèi)部的蜂窩結(jié)構(gòu)極大地增加了電磁波的多次內(nèi)部反射和散射，從而將其能量轉(zhuǎn)化為熱能吸收掉。
總結(jié)：
圖3通過直觀的形貌對比和定量的尺寸統(tǒng)計，無可辯駁地證明了通過精確控制發(fā)泡溫度，可以定向“設(shè)計”和“編程”復(fù)合泡沫的最終微觀結(jié)構(gòu)（即“分離蜂窩狀孔結(jié)構(gòu)”的具體形態(tài)）。 這是實現(xiàn)材料性能可定制化的關(guān)鍵，也是本工作方法學(xué)創(chuàng)新性的集中體現(xiàn)。
.png)

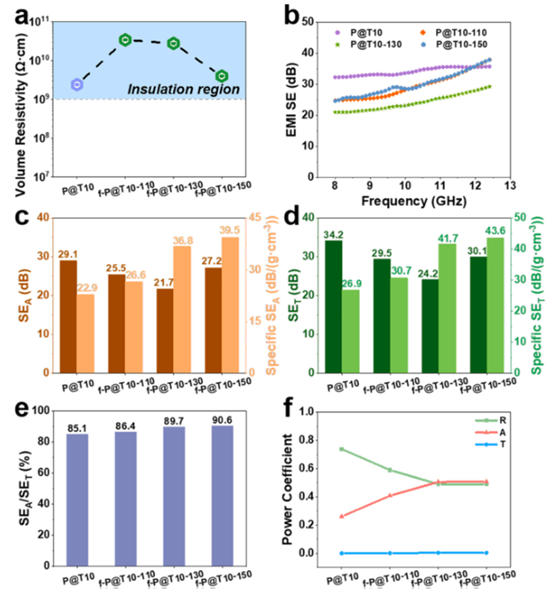

圖4. f-P@T10樣品的性能分析：(a) 體積電阻率，(b-e) 電磁屏蔽性能，(f) R、A和T。
這段文字是圖4的標(biāo)題說明，它承接圖3的微觀結(jié)構(gòu)分析，系統(tǒng)地展示了不同發(fā)泡結(jié)構(gòu)的f-P@T10樣品的核心功能性能。這張圖是評估所制備材料是否達(dá)成“絕緣且具備高效吸收型電磁屏蔽”這一最終目標(biāo)的關(guān)鍵數(shù)據(jù)匯總。
1. 樣品對象：f-P@T10系列
這意味著分析對象是基于最優(yōu)分離結(jié)構(gòu)復(fù)合材料（P@T10），并在不同溫度（110°C，130°C，150°C）下進(jìn)行超臨界發(fā)泡后得到的三個樣品：f-P@T10-110, f-P@T10-130, f-P@T10-150。
核心目標(biāo)：揭示不同的發(fā)泡結(jié)構(gòu)（由圖3揭示）如何影響最終的電絕緣性和電磁屏蔽性能。
2. 性能分析內(nèi)容解析：
(a) 體積電阻率：
意義：這是衡量材料電絕緣能力的最直接、最關(guān)鍵的指標(biāo)。數(shù)值越高（通常要求 >10? Ω·cm），絕緣性越好，防止電子設(shè)備短路的風(fēng)險越低。
與圖3關(guān)聯(lián)：通過對比三個樣品的電阻率，可以直接驗證選擇性發(fā)泡策略對保持絕緣的有效性。例如，f-P@T10-150（僅在導(dǎo)電相發(fā)泡）仍保持高絕緣，證明了發(fā)泡破壞導(dǎo)電網(wǎng)絡(luò)的有效性；而f-P@T10-110（在絕緣相發(fā)泡）因增大了導(dǎo)電顆粒間距，絕緣性也極佳。
(b-e) 電磁屏蔽性能：
包含內(nèi)容：這部分通常由多個子圖組成，可能包括：
總電磁屏蔽效能（SE<sub>T</sub>）隨頻率的變化曲線（通常在X波段，8.2-12.4 GHz）。
對總屏蔽效能（SE<sub>T</sub>）的分解：反射損耗（SE<sub>R</sub>）和吸收損耗（SE<sub>A</sub>）的貢獻(xiàn)。
關(guān)鍵比值 SE<sub>A</sub>/SE<sub>T</sub>，用以量化吸收主導(dǎo)的程度（比值越高，吸收貢獻(xiàn)越大，越理想）。
意義：綜合評估材料的屏蔽綜合效能和屏蔽機(jī)制。目標(biāo)是在保持較高SE<sub>T</sub>（如>20 dB，達(dá)到商業(yè)應(yīng)用標(biāo)準(zhǔn)）的同時，實現(xiàn)高SE<sub>A</sub>和高SE<sub>A</sub>/SE<sub>T</sub>比值，即“吸收主導(dǎo)型屏蔽”。
(f) R, A和T：
定義：這是從能量角度對電磁屏蔽機(jī)制的更基礎(chǔ)描述。
R（反射系數(shù)）：被材料表面反射的電磁波能量比例。
A（吸收系數(shù)）：在材料內(nèi)部被吸收并轉(zhuǎn)化為熱能的電磁波能量比例。
T（透射系數(shù)）：穿透材料的電磁波能量比例。
三者關(guān)系：R + A + T = 1。對于優(yōu)秀屏蔽材料，T值應(yīng)趨近于0。
核心指標(biāo)：高A值（通常>0.5） 是“吸收主導(dǎo)”的最直接、最本質(zhì)的證據(jù)。它表明電磁波能量主要被材料“消化”掉，而非反射到環(huán)境中造成二次干擾。
3. 圖4在本研究中的邏輯作用：
圖4是全文研究成果的“驗收報告”。它將圖3中展示的“可設(shè)計的微觀結(jié)構(gòu)”與最終所需的“宏觀功能性能”直接關(guān)聯(lián)起來，驗證了整個研究策略的成功：
證明可行性：無論采用哪種發(fā)泡策略（在絕緣相發(fā)泡或?qū)щ娤喟l(fā)泡），所有f-P@T10樣品都成功實現(xiàn)了極高的體積電阻率（>10? Ω·cm），滿足了“穩(wěn)定電絕緣”這一首要且嚴(yán)苛的要求。
闡明機(jī)制與優(yōu)勢：通過對比(b-e)和(f)的數(shù)據(jù)，可以清晰地看到：
f-P@T10-150（導(dǎo)電相內(nèi)蜂窩結(jié)構(gòu)） 表現(xiàn)出最高的吸收系數(shù)（A）和SE<sub>A</sub>/SE<sub>T</sub>比值（文中提到達(dá)90.6%），完美實現(xiàn)了設(shè)計目標(biāo)——吸收主導(dǎo)型高效電磁屏蔽。
這歸因于導(dǎo)電相內(nèi)部的蜂窩結(jié)構(gòu)極大增加了電磁波的內(nèi)部反射和散射路徑，從而增強(qiáng)了吸收損耗。
其他兩種結(jié)構(gòu)也各有特點，但吸收性能可能不如f-P@T10-150突出。
展示性能平衡：綜合(a)和(b-f)的數(shù)據(jù)，圖4最終證明，通過本文的“分離結(jié)構(gòu)+選擇性發(fā)泡”方法，成功制備出了 同時具備“高電絕緣性”和“高效吸收型電磁屏蔽性能” 的輕量化生物聚合物復(fù)合泡沫材料。這解決了傳統(tǒng)導(dǎo)電復(fù)合材料難以兼顧絕緣與屏蔽的行業(yè)難題。
總結(jié)：
圖4以數(shù)據(jù)的形式，確鑿地證實了通過微觀結(jié)構(gòu)設(shè)計（圖1-圖3），成功賦予了f-P@T10系列材料所期望的綜合優(yōu)異性能，使其成為應(yīng)用于生物醫(yī)學(xué)電子設(shè)備等領(lǐng)域，具有廣闊前景的綠色、輕量、絕緣且電磁安全的先進(jìn)包裝材料。
.png)

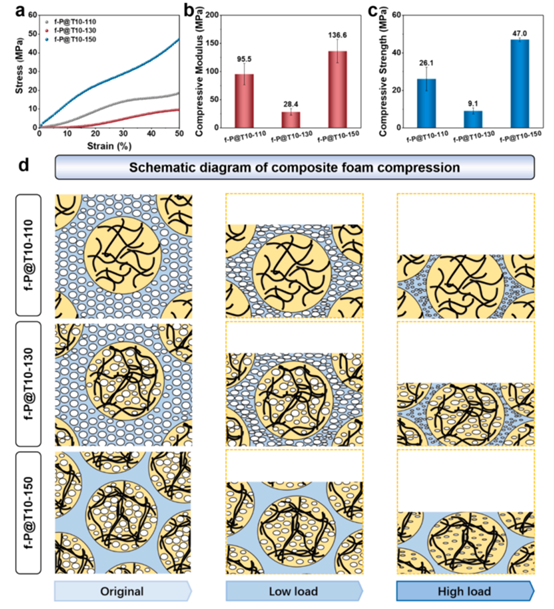

圖5. (a-c) f-P@T10樣品的壓縮應(yīng)力-應(yīng)變曲線及詳細(xì)數(shù)值，(d) 壓縮變形機(jī)理示意圖。
這段文字是圖5的標(biāo)題說明，它將研究視角從材料的核心功能性能（電學(xué)、電磁屏蔽）拓展至一項關(guān)鍵的結(jié)構(gòu)力學(xué)性能——壓縮性能。這對于材料在實際應(yīng)用中的結(jié)構(gòu)完整性和耐用性至關(guān)重要。
1. 內(nèi)容構(gòu)成解析：
(a-c) 壓縮應(yīng)力-應(yīng)變曲線及詳細(xì)數(shù)值：
測試對象：同樣是三個不同發(fā)泡結(jié)構(gòu)的f-P@T10樣品（f-P@T10-110， -130， -150）。
“壓縮應(yīng)力-應(yīng)變曲線”：這是評估泡沫材料力學(xué)性能最經(jīng)典的方法。曲線可以直觀展示材料在受壓過程中的彈性變形、塑性平臺（泡沫坍塌）和致密化三個階段。
“詳細(xì)數(shù)值”：通常指從曲線中提取的關(guān)鍵力學(xué)參數(shù)，例如：
壓縮模量：反映材料抵抗彈性變形的能力（初始線性段的斜率）。
壓縮強(qiáng)度（通常在指定應(yīng)變下，如50%）：反映材料在發(fā)生特定變形時所能承受的最大應(yīng)力。
能量吸收能力：曲線下方面積，反映材料在破壞前吸收能量的能力。
目的：定量比較三種具有不同微觀蜂窩結(jié)構(gòu)的泡沫樣品，其承壓能力和變形行為的差異，并建立與圖3所示結(jié)構(gòu)的關(guān)聯(lián)。
(d) 壓縮變形機(jī)理示意圖：
這部分是基于壓縮曲線和SEM觀察（可能結(jié)合原位觀測）的原理性闡釋。
它通過示意圖，形象化地說明泡沫在受壓時，其內(nèi)部的蜂窩結(jié)構(gòu)（孔壁、孔棱）是如何依次發(fā)生彎曲、屈曲、折疊甚至斷裂的。不同結(jié)構(gòu)的泡沫（如孔壁厚薄、孔徑大小、孔的形狀規(guī)整度）會導(dǎo)致不同的失效模式。
2. 圖5在本研究中的重要作用：
圖5的核心意義在于評估材料的“結(jié)構(gòu)-功能一體化”潛力，并為其實際應(yīng)用提供力學(xué)性能支撐。
完善性能表征體系：一篇關(guān)于結(jié)構(gòu)泡沫材料的完整研究，除了追求特殊功能（如電磁屏蔽），必須評估其作為結(jié)構(gòu)部件的基本力學(xué)性能。圖5填補(bǔ)了這一環(huán)，使論文對材料的評估更加全面和扎實。
揭示“結(jié)構(gòu)-力學(xué)性能”關(guān)系：結(jié)合圖3的微觀結(jié)構(gòu)，可以分析：
f-P@T10-150為何表現(xiàn)優(yōu)異：文中提到其具有最高的壓縮模量（136.6 MPa）和強(qiáng)度（47 MPa @ 50%應(yīng)變）。這很可能歸因于其未發(fā)泡的、堅實的PBAT絕緣相（見圖3c），它作為連續(xù)支撐框架，有效承載并傳遞載荷，防止了蜂窩結(jié)構(gòu)的過早坍塌。
f-P@T10-130為何表現(xiàn)較弱：因其在兩相中都發(fā)泡，可能形成了較多結(jié)構(gòu)缺陷（如孔壁過薄、孔合并），導(dǎo)致整體結(jié)構(gòu)剛度下降，抗壓能力變差。
這種關(guān)聯(lián)分析，再次證明了通過發(fā)泡溫度控制微觀結(jié)構(gòu)，可以“編程”材料的宏觀力學(xué)響應(yīng)。
支撐實際應(yīng)用論證：對于生物醫(yī)療電子設(shè)備（如可穿戴傳感器、植入式設(shè)備封裝）而言，材料不僅需要電磁屏蔽和絕緣，還需要一定的柔韌性、抗壓性和結(jié)構(gòu)穩(wěn)定性，以承受日常使用中的彎折、擠壓或體內(nèi)壓力。圖5的數(shù)據(jù)表明，特別是f-P@T10-150樣品，在實現(xiàn)優(yōu)越功能的同時，也具備了出色的力學(xué)支撐能力，這極大地增強(qiáng)了其實際應(yīng)用的可行性和可靠性。
總結(jié)：
圖5通過力學(xué)性能測試和機(jī)理示意圖，從結(jié)構(gòu)完整性的角度，進(jìn)一步驗證了所設(shè)計的“分離蜂窩狀結(jié)構(gòu)”的優(yōu)越性。它表明，最優(yōu)樣品（f-P@T10-150）成功地將功能屬性（絕緣、吸收型屏蔽） 與結(jié)構(gòu)屬性（高比強(qiáng)度、良好的抗壓性） 集于一身，是一種真正有潛力的高性能、多功能一體化先進(jìn)材料。這使得研究工作超越了實驗室性能展示，更貼近于工程應(yīng)用的需求。
.png)

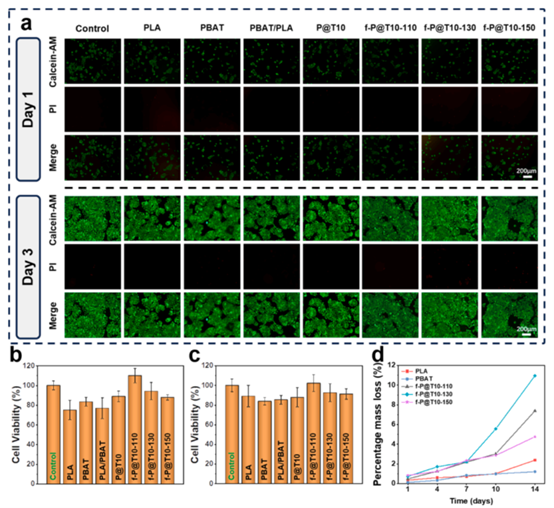

圖6. 所有樣品的生物相容性與降解性能：(a) 培養(yǎng)細(xì)胞的熒光染色圖像，(b) 第1天細(xì)胞活力，(c) 第3天細(xì)胞活力，(d) 降解性能。
這段文字是圖6的標(biāo)題說明，它將材料評估從理化功能與力學(xué)性能領(lǐng)域，拓展至至關(guān)重要的 “生物與環(huán)境交互” 層面。這是評價生物材料能否真正應(yīng)用于生物醫(yī)學(xué)領(lǐng)域（特別是體內(nèi)或與體液接觸的環(huán)境）的 “準(zhǔn)入門檻” 測試。
1. 測試內(nèi)容解析：
(a) 培養(yǎng)細(xì)胞的熒光染色圖像：
測試方法：通常采用活/死細(xì)胞雙染法（如使用Calcein-AM染活細(xì)胞顯綠色，碘化丙啶PI染死細(xì)胞顯紅色）。
直接證據(jù)：通過熒光顯微鏡圖像，可以直觀地觀察材料浸提液或材料表面培養(yǎng)的細(xì)胞（文中為人口腔黏膜角質(zhì)形成細(xì)胞HOK）的形態(tài)、鋪展情況以及活細(xì)胞與死細(xì)胞的相對數(shù)量與分布。這是評估材料有無急性細(xì)胞毒性的最直接視覺證據(jù)。
(b) & (c) 第1天與第3天的細(xì)胞活力：
測試方法：通常采用 MTT法或CCK-8法等定量檢測。通過測量細(xì)胞代謝活性，將細(xì)胞活力量化為百分比（通常以空白培養(yǎng)基組或陰性對照組的活力為100%）。
動態(tài)評估：分別測試第1天和第3天的數(shù)據(jù)，可以動態(tài)評估材料對細(xì)胞增殖的短期影響和長期影響。初期（第1天）活力可能受材料表面性質(zhì)影響，而后期（第3天）活力則更能反映材料的持續(xù)生物相容性。細(xì)胞活力 > 70%（通常認(rèn)為>80%更安全） 是材料具有良好生物相容性的通用標(biāo)準(zhǔn)。
(d) 降解性能：
測試方法：在模擬體液環(huán)境的磷酸鹽緩沖液（PBS，pH=7.4） 中，于加速條件下（如60°C），定期測量樣品的質(zhì)量損失率。
意義：驗證材料的可降解性/生物可吸收性，這是“綠色”生物材料的核心特征之一。降解性能確保材料在完成其功能使命（如臨時植入、短期封裝）后，可以在生物環(huán)境中被逐步分解吸收或代謝，避免二次手術(shù)取出或造成長期異物殘留及環(huán)境污染。
2. 圖6在本研究中的核心作用與邏輯：
圖6是確保整個工作符合其 “面向生物醫(yī)學(xué)應(yīng)用的綠色材料” 這一根本定位的決定性證據(jù)。它回答了以下關(guān)鍵問題：
“綠色”與“生物相容”是否真實？ 材料中添加了碳納米管（CNTs）并引入了多孔結(jié)構(gòu)，這些是否會影響其安全性和生物友好性？圖6(a-c)通過細(xì)胞實驗直接證明，所有樣品（包括含CNTs的復(fù)合材料和發(fā)泡材料）都表現(xiàn)出良好的細(xì)胞相容性，細(xì)胞活力高，無顯著毒性。這打消了對此類復(fù)合材料生物安全性的疑慮。
結(jié)構(gòu)與性能如何影響降解？ 圖6(d)將降解性能與材料結(jié)構(gòu)相關(guān)聯(lián)：
證實了預(yù)期：所有發(fā)泡樣品（f-P@T10系列） 的降解速率顯著快于純聚合物和未發(fā)泡的復(fù)合材料。原因在于多孔結(jié)構(gòu)極大地增加了材料與PBS溶液的接觸面積，促進(jìn)了水解等降解反應(yīng)。
揭示了細(xì)節(jié)：不同發(fā)泡結(jié)構(gòu)導(dǎo)致不同降解速率。例如，f-P@T10-130降解最快，因為其兩相均發(fā)泡，具有最高的孔隙率和比表面積；而f-P@T10-150由于未發(fā)泡的PBAT相作為保護(hù)層，降解相對較慢但仍明顯快于固體材料。這體現(xiàn)了降解速率可控的潛力。
如何平衡性能與降解？ 這項工作面臨一個潛在的矛盾：追求高性能（高導(dǎo)電性、高力學(xué)強(qiáng)度）通常需要更致密的結(jié)構(gòu)和更穩(wěn)定的組分，這可能延緩降解；而追求快速降解則需要引入更多缺陷和孔隙，又可能削弱性能。圖6(d)的數(shù)據(jù)表明，通過結(jié)構(gòu)設(shè)計（如f-P@T10-150），可以在保持優(yōu)異綜合性能的同時，實現(xiàn)顯著優(yōu)于純聚合物的可控降解速率，從而在“高性能”與“可降解”之間取得了良好平衡。
總結(jié)：
圖6從生物安全和環(huán)境歸宿兩個維度，為材料貼上了“適用于生物醫(yī)學(xué)領(lǐng)域”的認(rèn)證標(biāo)簽。它證明，這種具有創(chuàng)新結(jié)構(gòu)的功能材料，不僅電學(xué)、電磁和力學(xué)性能出色，而且對細(xì)胞友好、可在生理環(huán)境中可控降解，完全符合現(xiàn)代生物醫(yī)學(xué)材料對有效性、安全性及環(huán)境友好性的綜合要求。這使得整個研究工作從材料制備與性能探索，升華到了面向?qū)嶋H生物醫(yī)學(xué)應(yīng)用的可行性論證的完整高度。
本研究開發(fā)了綠色可生物降解的聚合物復(fù)合材料f-P@T10系列，具分離蜂窩狀細(xì)胞結(jié)構(gòu)，穩(wěn)定電絕緣且輕質(zhì)，EMI屏蔽性能卓越，適用于生物醫(yī)學(xué)設(shè)備。通過“兩步熔融”結(jié)合Sc-CO2發(fā)泡實現(xiàn)，低熔點PBAT絕緣層包裹高熔點導(dǎo)電PLA/CNTs顆粒，抑制電子傳輸。蜂窩狀細(xì)胞降低密度，提高吸收屏蔽效率。如f-P@T10-150，8 wt% CNTs即實現(xiàn)高吸收系數(shù)和EMI SET，且保持穩(wěn)定電絕緣。此外，該材料還表現(xiàn)出良好降解性和生物相容性。本研究為開發(fā)輕質(zhì)穩(wěn)定電絕緣綠色生物聚合物復(fù)合材料提供可行方法，減少生物醫(yī)學(xué)電子設(shè)備環(huán)境影響。
https://doi.org/10.1016/j.cej.2024.152438
具體創(chuàng)新點總結(jié)如下：
一、創(chuàng)新的“分離蜂窩狀”結(jié)構(gòu)設(shè)計理念
結(jié)構(gòu)拓?fù)鋭?chuàng)新：
提出并實現(xiàn)了 “導(dǎo)電網(wǎng)絡(luò)分離”與“蜂窩多孔結(jié)構(gòu)”的耦合設(shè)計。
通過分離結(jié)構(gòu)（Segregated structure）將導(dǎo)電填料（CNTs）限制在高熔點PLA顆粒中，由低熔點PBAT基體隔離，從而在構(gòu)建導(dǎo)電通路的同時保持整體電絕緣性。
通過選擇性發(fā)泡（Selective foaming）在導(dǎo)電相或絕緣相中引入蜂窩狀孔洞，實現(xiàn)了輕量化、增強(qiáng)電磁波吸收、調(diào)控降解速率的多重目標(biāo)。
二、創(chuàng)新的“兩步熔融+選擇性發(fā)泡”制備工藝
工藝方法創(chuàng)新：
開發(fā) “兩步熔融法”，利用PLA與PBAT的熔點差異，先制備PLA/CNTs導(dǎo)電顆粒，再將其作為“填料”與PBAT熔融共混，形成熱力學(xué)穩(wěn)定的分離結(jié)構(gòu)。
結(jié)合超臨界CO?發(fā)泡技術(shù)，利用兩相聚合物不同的發(fā)泡窗口，通過精確控制發(fā)泡溫度（110°C、130°C、150°C），實現(xiàn)對泡孔位置、形貌和分布的定向調(diào)控，實現(xiàn)“結(jié)構(gòu)可編程”。
三、性能突破：多重矛盾性能的協(xié)同實現(xiàn)
電學(xué)性能的突破：
解決了傳統(tǒng)導(dǎo)電復(fù)合材料高屏蔽效能與高絕緣性難以共存的難題。
復(fù)合材料在電磁屏蔽效能達(dá)30.1 dB的同時，體積電阻率仍保持 >10? Ω·cm（高絕緣標(biāo)準(zhǔn)）。
電磁屏蔽機(jī)制的優(yōu)化：
實現(xiàn)了吸收主導(dǎo)型（absorption-dominant）電磁屏蔽，吸收屏蔽占比最高達(dá) 90.6%（f-P@T10-150）。
蜂窩結(jié)構(gòu)與分離網(wǎng)絡(luò)的協(xié)同作用，促進(jìn)電磁波多次內(nèi)部反射與散射，顯著提升吸收損耗，減少二次電磁污染。
輕量化與力學(xué)性能的平衡：
密度最低至 0.69 g/cm³，實現(xiàn)輕量化。
最優(yōu)樣品（f-P@T10-150）在50%應(yīng)變下壓縮強(qiáng)度達(dá) 47 MPa，模量 136.6 MPa，表現(xiàn)出優(yōu)異的抗壓性能。
四、材料“綠色屬性”的全面驗證
生物相容性確認(rèn)：
細(xì)胞實驗表明，即使添加CNTs并引入多孔結(jié)構(gòu)，材料仍表現(xiàn)出良好的細(xì)胞相容性，細(xì)胞活力 >90%，無顯著毒性。
可控降解性實現(xiàn)：
發(fā)泡結(jié)構(gòu)顯著提升降解速率，最快樣品（f-P@T10-130）在14天內(nèi)質(zhì)量損失達(dá) 10.97%。
通過調(diào)控泡孔結(jié)構(gòu)（如f-P@T10-150中未發(fā)泡PBAT保護(hù)層），可實現(xiàn)降解速率可控。
五、系統(tǒng)性的“結(jié)構(gòu)—性能—機(jī)理”關(guān)聯(lián)研究
全鏈條機(jī)理闡釋：
從微觀結(jié)構(gòu)（SEM）→ 電學(xué)性能 → 電磁屏蔽機(jī)制 → 力學(xué)行為 → 生物相容性 → 降解行為，建立了完整的“結(jié)構(gòu)—性能—機(jī)理”關(guān)聯(lián)圖譜，為后續(xù)材料設(shè)計提供理論指導(dǎo)。
總結(jié)：創(chuàng)新點的核心價值
本文的終極創(chuàng)新在于通過一種簡潔、可控、綠色的方法，制備出一種多功能一體化的生物聚合物復(fù)合材料，成功解決了以下幾個長期存在的矛盾：
? 絕緣 vs. 屏蔽
? 輕質(zhì) vs. 高強(qiáng)
? 高性能 vs. 可降解
? 功能化 vs. 生物安全
該材料體系特別適用于生物醫(yī)學(xué)電子設(shè)備（如植入式傳感器、可穿戴設(shè)備封裝）中，滿足其對電磁安全、電氣絕緣、輕量化、生物相容性與環(huán)境友好性的嚴(yán)苛要求，具有重要的科學(xué)意義與應(yīng)用前景。
轉(zhuǎn)自《石墨烯研究》公眾號
