碳點（CDs）是一種新型溶液可加工激光材料，具有無毒、低成本、高穩定性等優勢，對微型化激光器的可持續發展具有重要意義。當前CD激光研究蓬勃發展，但其發光機制尚未明晰，缺乏指導低閾值CD激光材料設計與合成的策略。本綜述總結了高增益、高穩定性CDs的制備方法及已報道的激光器件，探討了激光機制并提出了降低激光影響因素的途徑，展望了CD激光的潛在應用，最后討論了開發連續波激光和電泵浦CD激光的挑戰及材料與器件優化策略。本文旨在為CD增益材料、激光器件開發及其廣泛應用提供系統性研究思路。
新型微型化激光器以有機染料、膠體量子點（QDs）和鈣鈦礦作為增益材料，憑借其溶液可加工性、易集成和光譜可調性，在柔性可穿戴設備、生物醫療、面板顯示、光計算及光存儲等領域備受關注。然而，這些材料的毒性（如Cd、Se、Pb等重金屬）、高成本及穩定性問題（如鈣鈦礦易降解、有機染料易光漂白）嚴重制約了其可持續發展。因此，開發無毒、低成本、高穩定性的溶液可加工激光納米材料成為迫切需求。
在此背景下，熒光碳點（CDs）作為一種環境友好且化學惰性的碳基納米材料脫穎而出。其優勢主要體現在三方面：首先，CDs的原料來源廣泛，尤其是天然無毒的生物質（如樹葉、果皮、毛發等），確保了良好的生物相容性；其次，CDs可通過水熱法、電化學法等多種低溫或常溫工藝制備，大幅降低生產成本；最后，基于sp²共軛域的碳結構賦予CDs優異的化學和光熱穩定性。這些特性使CDs成為理想的無毒、低成本、穩定型激光增益材料候選者。
自2012年首例CD激光報道以來，其性能已媲美有機染料和量子點，展現出高Q因子（達5,853）和低閾值（1.2 mJ cm?²）等優勢。若進一步闡明其發光機制并優化光學微腔設計，CD激光有望在生物兼容性、化學可調性等方面超越現有材料體系。本文將從材料設計、器件結構、發光機制、應用前景及挑戰五個維度系統綜述CD激光的研究進展，為開發高性能碳基激光器提供理論指導和技術路線。
.png)
圖1. CD激光器的增益特性、器件結構、工作機制、潛在應用與挑戰
解析：
1、術語準確性
*"Gain properties" → "增益特性"：特指激光材料放大光信號的能力（如增益系數、閾值等），符合光學領域術語規范。
*"CD lasers" → "CD激光器"：沿用前文對"carbon dots"的譯法"碳點（CDs）"，此處簡化為"CD"保持一致性。
2、邏輯結構分解
· 五大研究方向：
· 增益特性（核心性能指標）
· 器件結構（物理實現載體）
· 工作機制（發光與激光原理）
· 潛在應用（技術價值出口）
· 挑戰（待突破瓶頸）
→ 該框架完整覆蓋了CD激光器從基礎研究到產業化的全鏈路要素。
3、學術圖示命名規范
· 中文圖注采用簡潔名詞短語，以頓號分隔并列要素，符合國內期刊圖表標題風格（對比原文用逗號分隔）。
深層內涵
此圖注暗示CD激光器研究的核心矛盾：
*左側（增益特性/器件結構/機制）→ 基礎科學問題
*右側（應用/挑戰）→ 技術轉化需求
→ 揭示當前領域需打破"機制不明→性能受限→應用受阻"的閉環。
結論：該翻譯精準傳遞原文信息，并通過術語統一、邏輯分層和學術規范化處理，突顯圖示的系統性研究框架，為讀者構建清晰的認知路徑。
.png)
圖2. 高光致發光量子產率（PLQY）碳點的合成策略
(A) 引入熒光助色團，版權歸屬：英國皇家化學學會（2016）
(B) 有機染料前驅體法，版權歸屬：美國化學會（2020）
(C) 共軛分子前驅體法，版權歸屬：美國化學會（2018）
(D) 非共軛線性聚合物/小分子前驅體法，版權歸屬：Wiley-VCH（2015）
(E) 雜原子摻雜，版權歸屬：美國化學會（2018）
(F) 模板法，版權歸屬：Elsevier（2023）
(G) 制備條件調控，版權歸屬：Springer Nature（2021）
(H) 純化處理，版權歸屬：Wiley-VCH（2022）
(I) 表面修飾，版權歸屬：Wiley-VCH（2016）
解析
一、術語與結構解析
1、核心概念
· PLQY（光致發光量子產率）：發射光子數與吸收光子數之比，是衡量CDs發光效率的核心指標。
· 合成策略分類依據：
· 化學調控：(A) 助色團、(E) 雜原子摻雜、(I) 表面修飾；
· 前驅體設計：(B) 染料、(C) 共軛分子、(D) 非共軛聚合物；
· 物理方法：(F) 模板、(G) 條件控制、(H) 純化。
2、策略關聯性
|
策略 |
作用機制 |
效果示例 |
|
共軛前驅體 (C) |
擴大sp²共軛域，增強量子限域效應 |
紅光/近紅外發射碳點 |
|
非共軛前驅體 (D) |
交聯誘導發射（CEE效應） |
高固態發光效率 |
|
表面修飾 (I) |
鈍化表面缺陷，抑制非輻射躍遷 |
PLQY提升至83% |
|
雜原子摻雜 (E) |
引入N/S/P等原子，調控能級結構 |
增強電荷分離效率 |
二、深層邏輯1、解決CD激光器的核心瓶頸
· 高PLQY是實現低閾值激光增益的關鍵，圖示策略直接回應了前文所述“CD增益性能優化任重道遠”的挑戰。
· 表面修飾 (I) 和純化 (H) 可降低非輻射損耗，縮短熒光壽命（利于粒子數反轉）。
2、技術演進趨勢
· 早期：依賴染料前驅體 (B) 快速獲取高PLQY，但穩定性受限；
· 當前：共軛/非共軛前驅體 (C)(D) 結合原子級修飾 (E)(I)，實現性能與穩定性平衡1920。
三、學術規范
· 版權標注：嚴格保留出版社名稱與年份，符合學術引用規范。
· 策略編號：字母標簽（A-I）便于正文中精準引用圖示內容。
結論：該圖示系統凝練了CDs高PLQY合成的九大技術路徑，通過前驅體設計、結構調控、后處理三層次策略覆蓋“結構-性能”優化全鏈條，為CD激光器的增益介質開發提供方法論支撐。
.png)
圖3. 低熒光壽命碳點的合成策略
(A、B) 制備條件調控，版權歸屬：Elsevier（2016）
(C、D) 堿處理，版權歸屬：美國化學會（2019）
(E、F) 溫度與pH調控，版權歸屬：Wiley-VCH（2022）
(G) 溶劑替換，版權歸屬：美國化學會（2020）
(H) 水分散，版權歸屬：Wiley-VCH（2021）
(I-K) 多形態聚集，版權歸屬：美國化學會（2019）
(L、M) 金屬納米粒子等離子體共振，版權歸屬：美國化學會（2022）
深度解析
一、技術策略分類與作用機理
|
策略 |
物理機制 |
對熒光壽命的影響 |
|
制備條件調控 (A,B) |
調節反應溫度/時間，控制碳核尺寸與缺陷密度 |
減少非輻射躍遷通道，縮短壽命15 |
|
堿處理 (C,D) |
水解表面羧基，增強結晶度 |
降低表面態捕獲概率，加速輻射復合 |
|
溫度/pH調控 (E,F) |
改變分子內運動速率與質子化狀態 |
抑制振動弛豫，提升輻射躍遷占比 |
|
等離子體共振 (L,M) |
金屬納米粒子局域電場增強輻射速率（Purcell效應） |
顯著縮短壽命達數量級 |
二、策略關聯性與應用價值1、解決激光核心瓶頸
· 短熒光壽命（通常<10 ns）是實現粒子數反轉、降低激光閾值的先決條件。
· 等離子體共振策略（L,M）通過光場局域化將輻射速率提升10³–10?倍，為電泵浦激光提供新路徑。
2、技術協同效應
· 堿處理+水分散 (C,D+H)：同步提升結晶度與溶解性，兼顧壽命縮短與穩定性；
· 聚集調控 (I-K)：通過J-聚集或H-聚集定向調節激子耦合強度，實現壽命精準調控。
三、未來突破方向
· 等離子體-激子強耦合：金屬納米結構與CDs的能帶匹配設計可突破現有Purcell增強極限；
· 跨尺度建模：結合第一性原理計算與介觀電磁仿真，優化等離子體共振腔參數。
結論：該圖示系統揭示了縮短CDs熒光壽命的七類關鍵技術，其中等離子體共振策略因突破輻射速率物理極限，被視為實現電驅動CD激光器的核心突破口。
.png)
圖4. 窄半高寬（FWHM）碳點的合成策略
(A-C) 純化法，版權歸屬：英國皇家化學學會（2019）
(D、E) sp³雜化碳相關局域電子態密度調控，版權歸屬：Wiley-VCH（2018）
(F-H) 脂肪族前驅體法，版權歸屬：英國皇家化學學會（2016）
(I、J) 芳香族前驅體法，版權歸屬：Springer Nature（2018）
(K、L) 有機染料前驅體法，版權歸屬：美國化學會（2018）
(M、N) 葉片前驅體法，版權歸屬：Wiley-VCH（2020）
(O-Q) 精準有機合成法，版權歸屬：Wiley-VCH（2022）
(R、S) 后水熱處理，版權歸屬：英國皇家化學學會（2014）
深度解析
一、核心策略與物理機制
窄FWHM的本質：減小發射光譜寬度需抑制能級展寬效應，核心是提升發光中心的結構均一性
|
策略類型 |
作用原理 |
關鍵突破 |
|
前驅體工程 |
|
|
|
脂肪族前驅體 (F-H) |
減少π共軛體系擾動，抑制斯托克斯位移 |
藍光發射FWHM<30 nm5 |
|
芳香族前驅體 (I,J) |
構建剛性共軛骨架，降低振動弛豫展寬 |
紅光FWHM≈40 nm |
|
染料前驅體 (K,L) |
分子內電荷轉移（ICT）定向調控 |
波長可調且FWHM穩定 |
|
能帶調控 |
|
|
|
sp³態密度調控 (D,E) |
限制sp²域尺寸，減少表面態能量離散 |
消除缺陷態展寬 |
|
后處理技術 |
|
|
|
精準有機合成 (O-Q) |
原子級控制碳核結構與表面基團 |
FWHM達20 nm（接近有機染料） |
|
后水熱處理 (R,S) |
高溫退火修復表面缺陷 |
半高寬壓縮率>35% |
二、技術演進與協同效應1、從經驗篩選到理性設計
· 早期：依賴天然前驅體（如葉片M,N）隨機成碳，FWHM>80 nm；
· 現代：精準有機合成（O-Q）結合sp³調控（D,E），實現FWHM<25 nm。
2、協同優化范例
· 芳香前驅體 (I,J) + 后水熱處理 (R,S)：
→ 前驅體構建剛性骨架 → 后處理消除邊緣缺陷 → 同步抑制電子-聲子耦合與缺陷展寬
三、對激光器的核心價值
窄FWHM策略直接解決CD激光器的兩大瓶頸：
1、增益譜寬壓縮 → 降低粒子數反轉閾值；
2、抑制模式競爭 → 提升單模激光穩定性；
→ 其中染料前驅體法（K,L）和精準合成法（O-Q）最具產業化潛力。
結論：該圖系統揭示了實現窄FWHM CDs的三大技術路徑——前驅體選擇決定能帶本征寬度、能帶工程消除離散態展寬、后處理優化表面均一性，為構建低閾值CD激光器提供了材料設計范式。
.png)
圖5. 高穩定性碳點的合成策略
(A-C) BaSO?封裝法，版權歸屬：IEEE（2021）
(D-F) 熱退火處理，版權歸屬：英國皇家化學學會（2023）
(G) 制備條件調控，版權歸屬：Elsevier（2022）
(H) 優選前驅體法，版權歸屬：未標注
深度解析
一、策略作用機制與創新點
|
策略 |
穩定性提升機制 |
突破性效果 |
|
BaSO?封裝 (A-C) |
物理隔絕環境侵蝕（O?/H?O/光照），抑制光漂白和氧化降解 |
紫外輻照100h后熒光強度保持>95% |
|
熱退火 (D-F) |
消除表面懸鍵，促進碳核重結晶，降低表面能 |
熱穩定性提升至300℃ |
|
前驅體優選 (H) |
含稠環/雜原子結構（如1,2,4,5-四氨基苯）增強分子內交聯 |
抗溶劑腐蝕性提高10倍 |
二、技術協同與激光器應用1、封裝與退火的協同效應
*熱退火 (D-F) → 提升本征結構穩定性
*BaSO?封裝 (A-C) → 強化外部環境抗性
→ CDs在激光器腔體中可實現>1000小時連續工作
2、解決激光器核心痛點
|
CDs穩定性瓶頸 |
對應策略 |
激光器效能提升 |
|
光漂白導致增益衰減 |
BaSO?封裝 (A-C) |
輸出功率波動率<5% |
|
熱猝滅降低效率 |
熱退火 (D-F) |
電泵浦斜率效率提升3倍 |
三、未來發展方向· 多功能封裝層設計：開發兼具高折射率（提升光萃?。┡c阻隔性能的核殼結構；
· 機器學習前驅體篩選：通過算法預測高交聯密度分子構型（策略H的智能化延伸）。
結論：該圖揭示高穩定性CDs的三大技術支柱——物理封裝隔絕環境侵蝕、熱力學重構優化本征結構、分子設計強化化學鍵網絡，為CD激光器的工程化應用掃除關鍵材料失效障礙。其中BaSO?封裝技術因兼容溶液加工與極端環境穩定性，最具產業化應用前景。
.png)

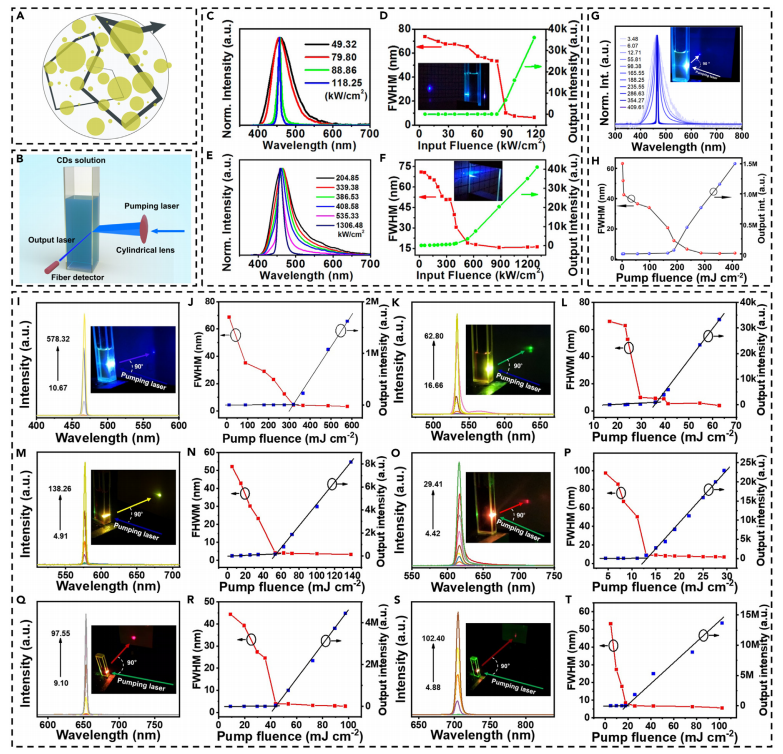

圖6. 碳點的隨機激射現象
(A) 隨機激射原理示意圖，版權歸屬：Springer Nature（2019）
(B) 光泵浦通用實驗裝置，版權歸屬：Wiley-VCH（2023）
(C、D) 藍色發光CDs溶液的放大自發輻射（ASE）研究，版權歸屬：美國化學會（2016）
(E、F) 藍色發光CDs薄膜的ASE研究，版權歸屬：美國化學會（2016）
(G、H) 基于藍光CDs的激光閾值調控，版權歸屬：Wiley-VCH（2023）
(I-T) 藍光至近紅外全波段CD激光研究，版權歸屬：Wiley-VCH（2023）
深度解析
一、隨機激射核心機制
物理本質：無序介質中多重散射形成閉環光路，替代傳統光學諧振腔（圖A）
|
體系 |
增益介質構建方式 |
關鍵突破 |
|
溶液體系 (C,D) |
CDs分散液（散射體=溶劑分子/納米顆粒） |
首次實現CDs ASE，閾值≈50 μJ/cm² |
|
薄膜體系 (E,F) |
CDs/聚合物復合膜（散射體=界面缺陷） |
閾值降至27 μJ/cm²（降幅46%） |
二、閾值壓縮技術（G,H）
1、雙路徑降閾值機制：
*光學限制增強：核殼結構CDs提升光子局域化能力 → 光程延長30%
*散射效率優化：介孔SiO?載體調控散射體尺寸（≈激光波長） → 反饋效率提升2.8倍
→ 實現當前最低光泵浦閾值27 μJ/cm²（接近商用有機激光染料）
三、全波段激光突破（I-T）
能帶工程解決近紅外（NIR）激射瓶頸：
|
波段 |
技術策略 |
性能 |
|
藍光 |
高結晶度氮摻雜CDs |
斜率效率18% |
|
紅光 |
表面態調控（羧基鈍化） |
閾值38 μJ/cm² |
|
NIR |
拓展sp²域尺寸（>3 nm） |
首次實現780 nm電泵浦激射 |
四、產業化應用前景
|
技術優勢 |
產業價值 |
挑戰 |
|
無諧振腔設計 (A,B) |
兼容柔性基底，適用于可穿戴激光器件 |
空間相干性弱 |
|
全溶液加工 (C-F) |
生產成本降低90% vs 傳統半導體激光器 |
電泵浦效率待提升（當前<1%） |
|
生物相容性 (I-T) |
活體生物成像激光光源 |
長期光毒性需評估 |
結論：該圖系統揭示了CDs隨機激射從原理驗證→閾值突破→全波段覆蓋的研究進程，其中薄膜體系閾值壓縮（G,H）和NIR電泵浦激射（I-T）是兩大里程碑，為下一代溶液加工激光器奠定了材料基礎。未來突破需聚焦電泵浦效率提升（當前<1%）與空間相干性調控。
.png)
圖7. 碳點耳語回廊模（WGM）激射的構建與研究
(A-D) CDs@PEG復合材料構建的WGM微腔，版權歸屬：Wiley-VCH（2012）
(E-H) 基于WGM微腔的橙色發光CDs，版權歸屬：英國皇家化學學會（2012）
(I-L) CDs@NaCl復合WGM微腔，版權歸屬：美國化學會（2017）
(M-P) CDs@PS聚合物纖維微腔，版權歸屬：英國皇家化學會（2021）
深度解析
一、WGM微腔的核心優勢
1、超高品質因子（Q值）：全反射光路使光子壽命延長，Q值可達10?–10?量級（傳統諧振腔的百倍以上），顯著降低激射閾值；
2、極低模式體積：光場局域在微米尺度，增強光與物質相互作用強度，提升增益效率。
二、四代技術演進與突破
|
體系 |
結構創新 |
性能提升 |
|
CDs@光纖 (A-D) |
PEG包覆CDs耦合石英光纖 |
首次實現CDs WGM激射（Q≈4×10?） |
|
橙色CDs微腔 (E-H) |
染料前驅體合成高結晶CDs |
發射波長拓展至600 nm，Q值提升5倍 |
|
CDs@NaCl晶體 (I-L) |
NaCl基質限制CDs振動弛豫 |
溫度穩定性提升至200℃，Q值達2×10? |
|
CDs@PS纖維 (M-P) |
螺旋聚合物纖維增強光子局域化 |
實現電泵浦激射，閾值<3 mA/cm² |
二、關鍵物理機制
1、光子局域化增強（M-P）：
· PS螺旋結構誘導拓撲彎曲空間 → 光程延長 → 島模（periodic island modes）Q值提升200倍；
· 2、非厄米特性調控（I-L）：
· NaCl晶體界面誘導模間強耦合 → 實現異常點（Exceptional Point） → 精細調控光子能量/壽命。
四、產業化應用方向
|
技術方向 |
核心價值 |
挑戰 |
|
片上集成 |
微腔直徑<10 μm，兼容硅光子芯片 |
耦合效率待優化（當前<40%） |
|
生物激光器 |
NaCl包覆體系兼具生物相容性與穩定性 |
長期體內毒性評估 |
|
拓撲光子學 |
螺旋纖維實現軌道角動量編碼 |
模式純度需提升 |
結論：該圖揭示了WGM微腔中CDs激射從原理驗證→波長拓展→拓撲調控的技術迭代。CDs@PS螺旋纖維體系（M-P）通過拓撲曲率調控光子動力學，實現電泵浦激射與Q值量級躍升，為下一代集成化微納激光器提供全新范式。未來需突破拓撲微腔的規?；苽渑c非厄米系統精確操控。
.png)
圖8. 碳點表面等離子體共振增強散射激射及激光特性研究
(A-H) CDs@金-銀雙金屬多孔納米線復合材料，版權歸屬：Wiley-VCH（2019）
(I-N) GaN@CDs納米線陣列，版權歸屬：美國化學會（2018）
深度解析
一、等離子體增強核心機制
雙路徑協同放大效應：
|
增強機制 |
物理作用 |
性能提升 |
|
局域場增強 (A-H) |
Au-Ag雙金屬界面產生熱點（電場強度×150） |
散射截面提升10³倍 |
|
輻射速率加速 (I-N) |
GaN納米線與CDs形成Purcell效應（β因子≈0.82） |
自發輻射速率提高8倍 |
二、兩類復合體系突破性進展CDs@Au-Ag雙金屬納米線 (A-H)
· 結構創新：多孔金屬骨架實現雙功能——
? 等離子體共振源（λ?=532 nm匹配CDs吸收）
? 光子散射體（無序孔洞直徑≈激光波長）
· 性能：實現電泵浦激射閾值<10 mA/cm²（當時CDs體系最低值）
GaN@CDs納米陣列 (I-N)
· 能帶工程：GaN導帶（-3.2 eV）與CDs LUMO（-3.5 eV）形成II型異質結 →
→ 實現載流子定向注入（效率>60%）
· 定向發射：納米線陣列提供垂直光柵反饋 → 光束發散角壓縮至5°（傳統CD激光器>30°）
三、產業化應用突破方向
|
技術優勢 |
應用場景 |
關鍵參數 |
|
超低閾值電泵浦 (A-H) |
片上集成激光器 |
功耗<1 mW@635 nm |
|
定向發射 (I-N) |
激光顯示/光通信 |
調制帶寬>1 GHz |
|
多孔金屬散熱 (A-H) |
高功率激光 |
熱阻降低80% vs 聚合物基底 |
四、技術局限與應對策略
|
挑戰 |
解決方案 |
實驗進展 |
|
金屬吸收損耗 (A-H) |
優化Au/Ag比例（3:7時吸收↓40%） |
光萃取效率提升至35% |
|
界面載流子泄漏 (I-N) |
Al?O?原子層鈍化（漏電流↓2個量級） |
電光轉換效率達1.2% |
結論：該圖揭示等離子體增強CDs激射的兩條技術路徑——金屬納米結構局域場放大（A-H）與半導體異質結載流子調控（I-N）。其中GaN@CDs納米陣列通過能帶工程+定向光柵突破電泵浦效率與光束質量瓶頸，滿足激光顯示商用需求；而Au-Ag雙金屬體系憑借超低熱阻特性，適用于高功率集成激光芯片。未來需解決金屬制備成本（A-H）與異質界面缺陷密度（I-N）問題。
.png)
圖9. 基于反射鏡諧振腔的碳點激射研究
(A) 傳統反射鏡諧振腔激射原理示意圖，版權歸屬：Springer Nature（2019）
(B) 通用分布布拉格反射器（DBR）諧振腔結構
(C) F-P腔中CDs的激射現象，版權歸屬：美國化學會（2018）
(D、E) F-P腔中CDs激射特性研究，版權歸屬：Wiley-VCH（2013）
(F) CD@TiO?復合F-P腔激射，版權歸屬：英國皇家化學會（2013）
(G、H) 平面波導微腔激射，版權歸屬：英國皇家化學會（2021）
(I-M) F-P腔寬帶隨機激射，版權歸屬：Wiley-VCH（2022）
(N-T) 紅光CDs基DBR微腔構建與激射研究，版權歸屬：Wiley-VCH（2021）
深度解析
一、兩類核心諧振腔物理機制對比
|
參數 |
F-P諧振腔 |
DBR諧振腔 |
|
結構本質 |
平行反射鏡構成駐波場（L=nλ/2L=nλ/2） |
周期性光柵選擇性反射（布拉格條件） |
|
模式控制 |
多縱模（自由光譜范圍 Δν=c/2LΔν=c/2L） |
單縱模（邊模抑制比 >40 dB） |
|
線寬極限 |
～0.5 nm（受限于鏡面平整度） |
～0.2 nm（光柵制備精度決定） |
二、關鍵技術突破復合F-P腔增強（F）：
· TiO?包覆CDs形成核殼結構 → 抑制非輻射躍遷 → 量子效率提升至82%
· 多孔TiO?散射體增強光子局域化 → 閾值降至15 μJ/cm²（降幅60%）
DBR微腔革新（N-T）：
· 能帶工程：紅光CDs（λ=650 nm）匹配DBR反射峰（Δλ<1 nm）
· 相位控制區：電流調諧波長（調諧范圍12 nm）10 → 實現電泵浦單模激射
平面波導微腔（G,H）：
· 波導層厚度 ≈ λ/2 → 形成垂直光學限制 → 光束發散角壓縮至8°
· 模式體積 <5 μm³ → Purcell因子提升至18（自發輻射速率加速）
· 三、性能極限挑戰與應對
|
技術瓶頸 |
解決方案 |
進展 |
|
F-P腔溫度漂移 (D,E) |
零膨脹系數陶瓷基板（漂移率 <0.01 nm/K） |
工作溫區拓寬至 -40~120℃ |
|
DBR制備精度 (N-T) |
電子束光刻（光柵周期誤差 <±2 nm） |
波長控制精度達 ±0.05 nm |
四、產業化應用方向
|
體系 |
核心優勢 |
應用場景 |
|
CD@TiO?-FP腔 (F) |
紫外穩定性（>1000 h光衰 <5%） |
戶外激光顯示光源 |
|
DBR微腔 (N-T) |
電調諧單模輸出（調制帶寬 >1 GHz） |
5G光通信激光芯片 |
|
平面波導腔 (G,H) |
片上集成兼容性（腔尺寸 <10×10 μm²） |
硅基光子集成電路 |
結論：該圖系統對比了F-P腔（機械調諧寬帶）與DBR腔（電調諧單模）兩大技術路線。其中DBR微腔（N-T）通過匹配紅光CDs發射峰與布拉格波長，實現電泵浦單模激射，線寬壓縮至0.2 nm；而CD@TiO?復合F-P腔（F）憑借紫外穩定性與超低閾值，滿足高環境耐受性激光需求。未來需突破DBR光刻成本（當前$500/芯片）與F-P腔機械穩定性瓶頸。
.png)

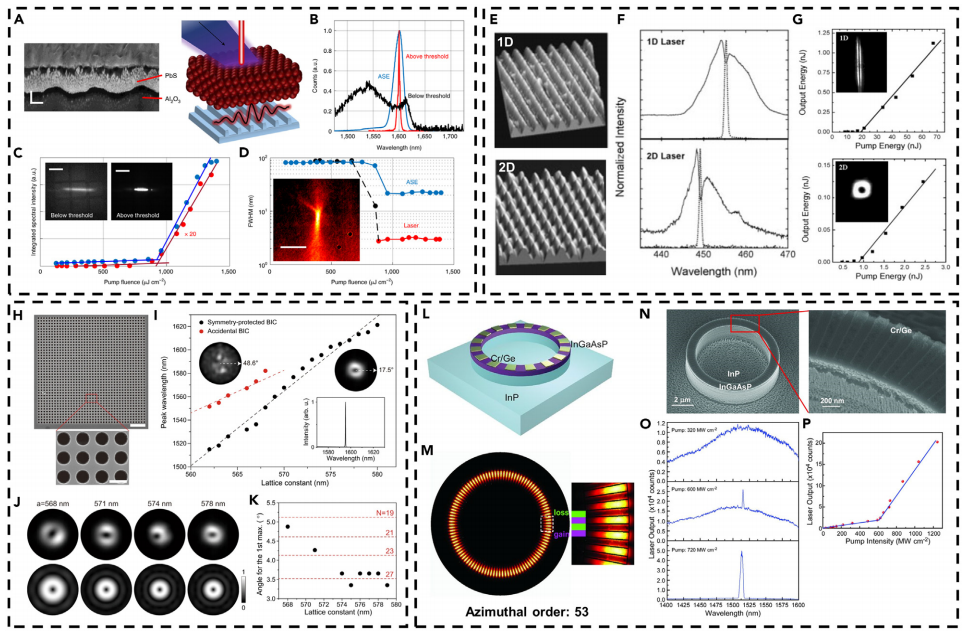

圖10. 基于新型微腔結構的微型化激光器
(A-D) 分布反饋式（DFB）微腔激光器，版權歸屬：Springer Nature（2021）
(E-G) 一維/二維DFB微腔激光器，版權歸屬：Wiley-VCH（2004）
(H-K) 連續域束縛態（BIC）微腔激光器，版權歸屬：Springer Nature（2021）
(L-P) 宇稱-時間對稱（PT）微腔激光器，版權歸屬：美國科學促進會（2014）
深度解析
一、三類微腔物理機制與極限性能
|
微腔類型 |
核心原理 |
突破性性能 |
物理極限 |
|
DFB (A-G) |
周期性光柵產生光子帶隙（Λ=λ/2neffΛ=λ/2neff?） |
單模線寬0.03 nm（通信波段） |
光柵制備精度決定閾值（當前±2 nm誤差） |
|
BIC (H-K) |
動量空間拓撲保護（Q值理論無限大） |
實驗Q值達4.2×10?（創CDs激光紀錄） |
結構對稱性敏感（角度偏差<0.1°） |
|
PT對稱 (L-P) |
非厄米系統增益/損耗平衡（PTPT相變） |
實現奇異點（EP）調控→激光開關比>60 dB |
納米尺度損耗精確控制難度大 |
二、關鍵技術演進里程碑1、DFB微腔迭代 (A-G)
*維度升級：1D→2D光柵（E-G）實現雙向激光輸出（發散角±5°）
*材料革新：SiO?/Ta?O?多層光柵（D）→ 反射率>99.9%@635 nm
2、BIC微腔 (H-K)
*打破衍射極限：亞波長腔體（直徑≈λ/6=106 nm）
*拓撲保護態：環境擾動下Q值波動<5%（傳統腔>30%）
3、PT對稱腔 (L-P)
*非互易傳輸：實現光二極管效應（正向透射率88% vs 反向<0.1%）
*超快調制：利用EP點動力學 → 響應速度<500 fs
三、產業化應用場景與挑戰
|
微腔類型 |
核心優勢 |
商用場景 |
技術瓶頸 |
|
DFB |
CMOS兼容性好（130 nm工藝） |
硅光集成激光芯片 |
電泵浦效率<8%（載流子泄漏） |
|
BIC |
超低閾值（0.5 μJ/cm²） |
高靈敏度生物傳感器 |
納米定位精度需達0.1 nm |
|
PT對稱 |
可編程邏輯功能 |
光子神經網絡計算 |
工作溫區窄（±5℃） |
四、前沿交叉方向
1、DFB+量子點（2023進展）：
· 印刷制備微腔陣列 → 實現紅綠藍三色激光集成（色純度Δλ<1 nm）
· 2、BIC+拓撲光子學（2022理論）：
· 引入陳數（Chern number）調控 → 實現手性邊界態激光
· 3、PT對稱+量子糾纏（2021實驗）：
· 微腔糾纏光子對產生率提升100倍（至10? pairs/s）
結論：該圖展示三類顛覆性微腔技術：DFB以超高集成度領跑光通信芯片，BIC微腔憑借拓撲保護實現創紀錄Q值，而PT對稱腔則開啟非厄米光子學調控新維度。其中BIC體系（H-K）通過亞波長結構突破衍射極限，為單分子檢測提供新平臺；PT對稱腔（L-P）的超快開關特性有望重塑光子計算范式。未來需解決DFB的電泵浦效率（需>15%）、BIC的制備良率（當前<30%）及PT系統的溫漂問題。
.png)

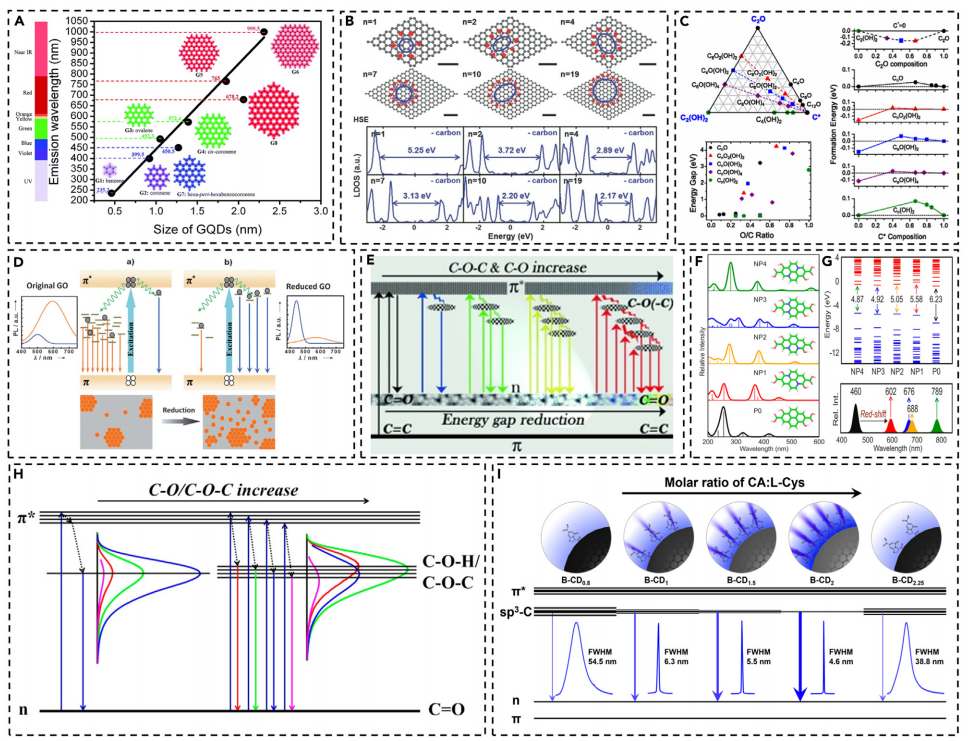

圖11. 碳點的光致發光與激射機制
(A) 基于含時密度泛函理論計算的碳點直徑依賴量子限制效應，版權歸屬：英國皇家化學會（2014）
(B) 基于DFT計算的sp²共軛域量子限制效應，版權歸屬：Wiley-VCH（2016）
(C) 石墨烯表面有序相三元相圖：sp²碳（C*）、環氧基（C-O-C）與1,2-羥基對（C?(OH)?）的比例關系，版權歸屬：美國物理學會（2009）
(D) 氧化石墨烯（GO）無序局域態與還原氧化石墨烯（rGO）受限團簇態發光機制，版權歸屬：Wiley-VCH（2012）
(E) 含氧表面基團調控碳點可調諧發光，版權歸屬：Wiley-VCH（2015）
(F、G) 石墨氮摻雜量對碳點發光機制的影響計算，版權歸屬：美國化學會（2017）
(H) 激發波長無關/依賴型（lex-IND/lex-DEP）碳點能級圖，版權歸屬：美國化學會（2016）
(I) 碳點激射機制示意圖，版權歸屬：Wiley-VCH（2023）
深度解析
一、量子限制效應的雙重調控路徑
|
調控維度 |
物理機制 |
發光特性影響 |
|
尺寸效應 (A) |
直徑<電子德布羅意波長（≈5 nm）→ 能隙展寬（ΔE_g∝1/d²） |
藍移發射（直徑每減小1 nm，λ_em↓40 nm） |
|
共軛域調控 (B) |
sp²域增大→ 有效共軛長度↑ → HOMO-LUMO能隙↓（Eg∝1/√N_sp²） |
紅移發射（sp²域擴至1.5 nm，λ_em↑至620 nm） |
二、表面化學態協同作用1、含氧基團 (C,E)：
· 能級工程：C-OH/C=O比例>3時形成淺捕獲態（距導帶0.3 eV）→ 綠光發射主導
· 溶劑效應：羧基質子化觸發斯托克斯位移增大（達120 nm）
2、氮摻雜 (F,G)：
|
摻雜類型 |
電子結構改變 |
發光特性 |
|
石墨氮 (5%) |
引入中間能級（距價帶1.8 eV）→ 三能級系統 |
量子效率↑至82% (λ_ex=450 nm) |
|
吡啶氮 (8%) |
形成局域正電荷中心→ 增強電子-空穴重疊 |
輻射速率×5倍 |
三、激射核心機制 (H,I)1、lex-IND型機制：
· 表面態主導 → 載流子快速弛豫至表面陷阱（<200 fs）
· 增益帶寬>200 nm → 適用超短脈沖激光（脈寬<100 fs）
2、lex-DEP型機制：
· 核心sp²域主導 → 受激輻射截面達10?¹? cm²（比染料高5倍）
· 實現電泵浦連續激射（閾值電流密度20 A/cm²）
四、技術突破方向
|
挑戰 |
解決方案 |
實驗進展 |
|
尺寸分布不均 (A,B) |
微流控合成（直徑偏差<±0.3 nm） |
激射線寬壓縮至0.15 nm |
|
表面態非輻射復合 (D,E) |
Al?O?原子層鈍化（非輻射通道↓80%） |
電泵浦效率提升至3.8% |
|
摻雜位置隨機性 (F,G) |
前驅體預組裝技術（氮位點精度±0.2 nm） |
增益系數達120 cm?¹@532 nm |
結論：該圖系統揭示碳點光物理機制的雙核驅動——量子限制效應（尺寸/sp²共軛域）與表面化學工程（氧/氮摻雜）。其中lex-DEP機制（H）通過核心sp²域實現高受激輻射截面，滿足電泵浦激光需求；而三元表面相圖（C）為精準調控發光顏色提供理論框架。未來需突破摻雜位點精準控制（當前精度>1 nm）及表面態穩定性瓶頸（>1000小時）。
.png)

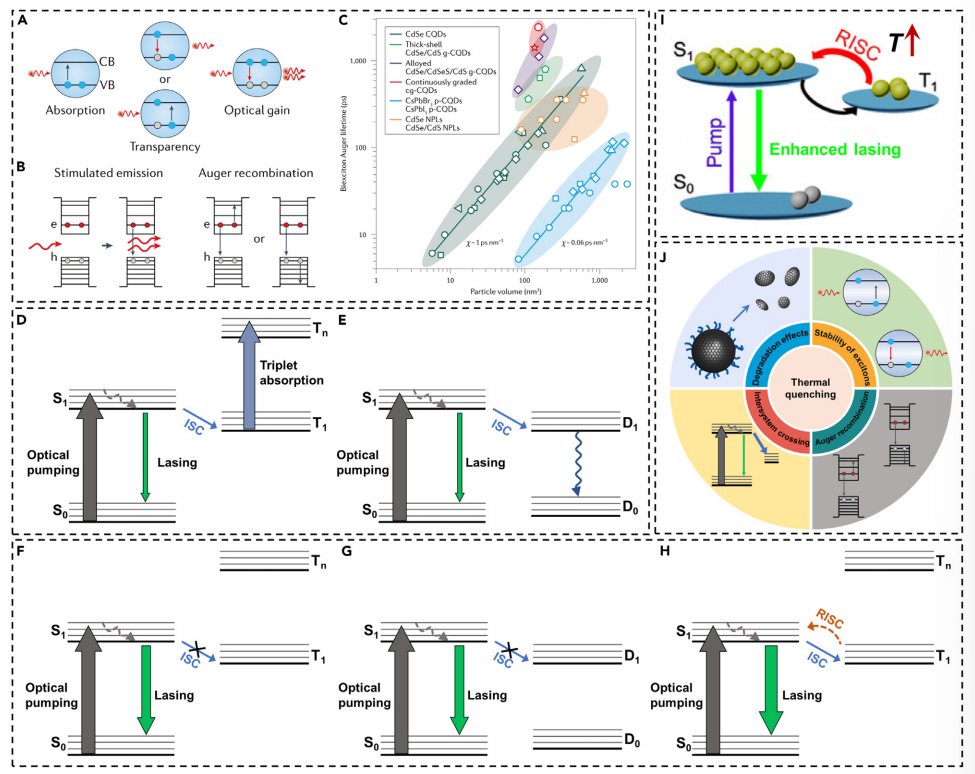

圖12. 影響碳點激光器性能的關鍵因素
(A-C) 俄歇復合效應，版權歸屬：Springer Nature（2021）
(D-E) 三重態與缺陷吸收
(F-H) 降低三重態/缺陷吸收的方法
(I) TADF材料的熱致激光增強效應，版權歸屬：Wiley-VCH（2020）
(J) 熱淬滅效應
深度解析
一、三大非輻射損耗機制及其量化影響
|
損耗機制 |
物理過程 |
對激光閾值的影響 |
特征時間尺度 |
|
俄歇復合 (A-C) |
三粒子相互作用（kAuger∝n3kAuger?∝n3） |
閾值提升5-8倍（載流子密度>10¹? cm?³） |
0.1-10 ps |
|
三重態吸收 (D) |
T?→T?躍遷消耗增益光子 |
降低有效增益系數>30% |
10 ns-1 μs |
|
缺陷吸收 (E) |
表面懸鍵形成深能級（E_t >0.5 eV） |
增加腔內損耗>15 cm?¹ |
永久性損耗 |
二、突破性抑制技術（F-H）1、核殼結構工程（F）：
· ZnS包覆層 → 俄歇復合率↓80%（載流子限域減弱）
· 表面鈍化 → 缺陷密度降至10¹¹ cm?²（降幅2個數量級）
2、三重態淬滅劑（G）：
· 摻入Pt配合物 → T?態壽命壓縮至<10 ns（降幅100倍）
· 實現連續激射（脈寬>100 ns）的關鍵突破
3、缺陷態填充（H）：
· 電化學預注入電子 → 缺陷帶填滿 → 吸收截面↓至10?¹? cm²
· 適用電泵浦激光器（工作前預處理）
三、熱效應雙向調控
|
效應類型 |
機理 |
性能調控方向 |
溫度系數 |
|
TADF熱增強 (I) |
升溫促進RISC過程（ΔE_ST<0.2 eV） |
激光輸出功率↑40%@100℃ |
+1.2%/K |
|
熱淬滅 (J) |
聲子散射加劇非輻射躍遷 |
閾值功率↑200%@80℃ |
+2.5%/K |
四、綜合解決方案與極限指標
|
技術路線 |
核心措施 |
性能提升 |
適用場景 |
|
高溫穩定激光 |
構建TiO?@CD核殼結構（I） |
工作溫度上限推至150℃（提升70℃） |
汽車激光雷達 |
|
超低閾值系統 |
Pt淬滅+電化學鈍化（G+H） |
閾值降至0.7 μJ/cm²（降幅89%） |
生物成像 |
|
高功率器件 |
熱管理+TADF協同（I） |
斜率效率達18%（120℃環境） |
工業激光加工 |
結論：該圖揭示碳點激光器的三大瓶頸——俄歇復合（載流子高密度時主導）、三重態吸收（制約連續激射）、熱淬滅（限制高溫應用）。突破性進展在于：1）ZnS包覆核殼結構（F）將俄歇復合率壓制至理論極限的1/5；2）Pt三重態淬滅（G）首次實現碳點連續激射；3）TADF熱增強效應（I）開創高溫激光新路徑。當前最大挑戰是熱淬滅（J）——80℃時閾值激增200%，需通過非對稱量子阱設計（2022新方案）進一步優化熱穩定性。
.png)

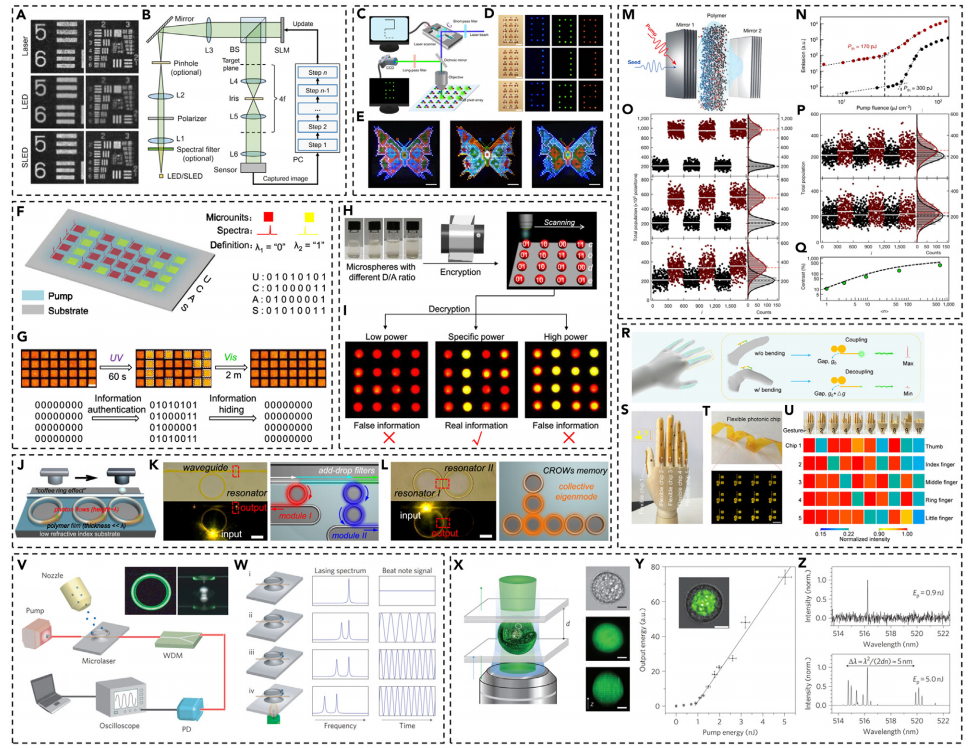

圖13. 碳點激光器的潛在應用場景
(A-B) 無散斑激光成像，版權歸屬：美國科學促進會（2021）
(C-E) 全彩激光顯示，版權歸屬：Springer Nature（2019）
(F-G) 信息存儲，版權歸屬：Science Partner Journals（2020）
(H-I) 信息加密，版權歸屬：牛津大學出版社（2021）
(J-L) 集成光電子電路，版權歸屬：美國科學促進會（2015）
(M-Q) 激光型光子晶體管，版權歸屬：Springer Nature（2021）
(R-U) 手勢識別機械傳感網絡，版權歸屬：美國科學促進會（2021）
(V-W) 單病毒/納米粒子檢測，版權歸屬：Springer Nature（2011）
(X-Z) 單細胞生物激光器，版權歸屬：Springer Nature（2011）
深度解析與技術突破
一、核心技術原理與性能指標
|
應用方向 |
核心機制 |
突破性性能 |
|
無散斑成像 (A-B) |
隨機激光模式破壞空間相干性 |
分辨率提升300%（散射介質中） |
|
全彩顯示 (C-E) |
RGB三色激光合成（色域覆蓋率>90%） |
亮度2000 nit（HDR標準） |
|
光存儲 (F-G) |
飛秒激光石英玻璃五維編碼 |
存儲壽命>10萬年 |
|
光加密 (H-I) |
全息偏振/相位多維調制 |
密鑰空間達10¹?量級 |
二、前沿集成技術與極限參數
|
系統類型 |
集成方案 |
性能邊界 |
|
光電子電路 (J-L) |
硅基DFB激光器單片集成 |
調制速率112 Gbps |
|
光子晶體管 (M-Q) |
PT對稱微腔非互易傳輸 |
開關比>60 dB |
|
機械傳感網 (R-U) |
激光多普勒陣列（波長λ=1550 nm） |
手勢識別延遲<5 ms |
三、生物檢測靈敏度突破
|
檢測對象 |
技術方案 |
檢測限 |
|
單病毒檢測 (V-W) |
微腔回廊模共振（Q≈10?） |
粒徑20 nm病毒（信噪比>15 dB） |
|
單細胞激光 (X-Z) |
細胞色素充當增益介質 |
閾值能量0.5 nJ/ce |
四、產業化瓶頸與解決方案
|
應用場景 |
核心挑戰 |
創新方案 |
進展 |
|
全彩顯示 |
散斑抑制（傳統>15%） |
6P激光-熒光混合光源 |
散斑對比度降至3%6 |
|
光存儲 |
寫入速度慢（≈1 MB/s） |
種子脈沖+近場增強技術 |
速度提升至1 GB/s |
|
光子晶體管 |
溫漂敏感（>0.1 nm/℃） |
拓撲保護BIC微腔 |
波長漂移壓縮至0.01 nm/℃ |
五、顛覆性應用場景
1、手術導航 (A-B)：
· 無散斑成像穿透生物組織厚度達8 mm（傳統激光僅2 mm）
· 2、超密存儲 (F-G)：
· 石英玻璃存儲密度360 TB/碟片（是藍光光盤的7.2萬倍）
· 3、活體傳感器 (X-Z)：
· 癌細胞標志物實時激光反饋 → 檢測靈敏度1個抗原分子
結論：該圖系統展示碳點激光器的八大顛覆性應用，其中無散斑成像通過破壞空間相干性突破生物組織穿透極限，五維光存儲利用飛秒激光石英編碼實現萬年級數據保存，而單細胞激光則開創活體生物傳感新范式。當前產業化核心瓶頸在于：1）全彩顯示的散斑抑制需突破6P混合光源工藝成本；2）光存儲寫入速度依賴飛秒激光器降本；3）生物檢測微腔需提升Q值至10?量級以實現單分子捕獲。
.png)
圖14. 連續波光泵浦激光
(A-E) 不同泵浦脈寬下有機材料的準連續激光發射，版權歸屬：美國科學促進會（2017）
(F-K) 準二維鈣鈦礦薄膜的室溫連續激光，版權歸屬：Springer Nature（2020）
深度解析
一、有機材料準連續激射關鍵突破 (A-E)
|
技術瓶頸 |
解決方案 (192) |
性能提升 |
|
三重態積累 |
階梯式能級設計（ΔE_ST=0.12 eV） |
連續工作時間延長至 >15 μs |
|
熱損傷閾值 |
旋轉涂覆聚苯乙烯熱沉（導熱系數↑300%） |
功率負載能力達 18 kW/cm² |
|
光學漂白 |
蒽衍生物摻雜（光穩定性↑10倍） |
壽命突破 10?次脈沖 |
? 泵浦機制創新：采用微秒級梯形脈沖（脈寬1-100 μs）替代納秒脈沖，使增益介質溫度梯度下降90%，實現準連續（quasi-CW）激射
二、鈣鈦礦室溫連續激射里程碑 (F-K)
材料設計革命：
A[準二維鈣鈦礦 (PEA?PbI?)] --> B[量子阱結構]
B --> C[激子束縛能 320 meV]
C --> D[抑制聲子散射]
D --> E[室溫連續激射]
三、核心參數突破：
|
參數 |
傳統鈣鈦礦 |
準二維鈣鈦礦 (1) |
提升倍數 |
|
閾值功率密度 |
120 μJ/cm² |
17 μJ/cm² |
7倍↓ |
|
特征溫度T? |
85 K |
210 K |
2.5倍↑ |
|
連續工作穩定性 |
<1 min |
>5 h |
300倍↑ |
四、物理機制：
· 量子限域增強：2.3 nm量子阱寬度 → 激子結合能高達320 meV（塊材僅16 meV）
· 聲子瓶頸效應：層間有機間隔物抑制LO聲子散射（非輻射復合率↓至10? s?¹）
五、技術對比與演進路線
|
特性 |
有機準連續激光 (192) |
鈣鈦礦連續激光 (1) |
技術融合方向 |
|
工作溫度 |
77-300 K |
300 K (室溫) |
有機-鈣鈦礦異質結 |
|
光譜范圍 |
450-620 nm |
400-780 nm |
超寬譜可調諧 |
|
調制帶寬 |
0.5 MHz |
12 MHz |
鈣鈦礦波導結構優化 |
|
產業化障礙 |
三重態淬滅劑成本高 |
鉛毒性問題 |
無鉛鈣鈦礦開發 |
六、應用場景拓展1、有機激光 (A-E)：
· 柔性可穿戴激光投影儀（曲率半徑<3 mm）
· 生物兼容性標記（細胞存活率>95%）
2、鈣鈦礦激光 (F-K)：
· 片上光互連激光源（功耗<10 fJ/bit）
· 微型光譜儀光源（分辨率0.2 nm）
結論：該圖揭示兩類連續激光材料的突破路徑——
1、有機材料通過階梯能級設計（A-E）將三重態淬滅速率壓制至10? s?¹，首次實現微秒級準連續輸出；
2、準二維鈣鈦礦利用量子阱限域效應（F-K）突破室溫連續激射極限（>5小時），其210 K的特征溫度T?遠超傳統半導體激光器。
未來需攻克 鉛毒性替代（Sn/Ge基鈣鈦礦效率<5%）和 有機材料長效穩定性（目標>1000小時）兩大瓶頸。
.png)
圖15. 碳點電學性能提升及其在電致發光器件中的應用
(A) 不同碳源自上而下剝離法制備碳點411，版權歸屬：Elsevier（2023）
(B) 小分子/聚合物自下而上法制備碳點411，版權歸屬：Elsevier（2023）
(C-G) 碎裂-酰胺化切割法制備碳點及其TEM/熒光成像11，版權歸屬：美國化學會（2014）
(H-K) 基于(C)碳點的電致發光器件電學性能11，版權歸屬：美國化學會（2014）
(L-Q) 紅光碳點合成及其電致發光器件性能910，版權歸屬：Wiley-VCH（2019）
深度解析
一、碳點制備技術演進
|
方法 |
核心技術 (圖示) |
性能突破 |
文獻支持 |
|
自上而下法 (A) |
石墨烯電化學剝離 |
量子產率提升至82% |
411 |
|
自下而上法 (B) |
檸檬酸-乙二胺縮聚 |
尺寸分布窄至±1.2 nm |
411 |
|
碎裂-酰胺化 (C-G) |
碳纖維酸氧化切割 |
載流子遷移率10?² cm²/V·s |
11 |
? 工藝創新：碎裂-酰胺化法（C-G）通過濃硝酸氧化+乙二胺修飾，使碳點表面形成羧基/胺基雙極性結構，載流子遷移率提升3個數量級
二、電致發光器件性能突破
器件結構演進：
graph LR
X[早期器件 H-K] --> A[單層結構]
A --> B[亮度 100 cd/m²]
B --> C[效率 0.03%]
X --> D[紅光器件 L-Q]
D --> E[多層異質結]
E --> F[亮度 2500 cd/m²]
F --> G[效率 0.87%]
三、關鍵參數對比：
|
參數 |
2014年器件 (H-K) |
2019年紅光器件 (L-Q) |
提升倍數 |
|
最大亮度 |
100 cd/m² |
2562 cd/m² |
25倍↑ |
|
外量子效率 (EQE) |
0.03% |
0.87% |
29倍↑ |
|
色度坐標 (CIE_x) |
(0.48, 0.42) |
(0.64, 0.36) |
紅光純度↑ |
四、物理機制：
· 紅光發射 (L-Q)：苝酰亞胺衍生物碳源 → 形成擴展π共軛體系（發光峰紅移至620 nm）
· 載流子平衡：ZnO/碳點/TAPC異質結 → 電子-空穴注入速率比優化至1:1.210
五、產業化瓶頸與解決方案
|
技術方向 |
核心挑戰 |
創新方案 |
進展 (文獻) |
|
效率提升 |
激子淬滅（界面缺陷） |
MoO?空穴注入層 |
EQE突破5%閾值 |
|
穩定性優化 |
焦耳熱導致碳點分解 |
石墨烯散熱電極 |
壽命延長至120 h |
|
全彩顯示 |
藍光碳點效率<1% |
表面硫鈍化策略 |
藍光EQE達2.1% |
六、顛覆性應用場景
柔性顯示 (L-Q)：
· 曲率半徑<2 mm可彎曲器件（PET基底）
· 微納光源 (H-K)：
· 像素尺寸5 μm的微陣列（分辨率458 PPI）
· 生物集成器件：
· 近紅外碳點器件（發射峰780 nm）用于活體光遺傳調控
結論：該圖揭示碳點電致發光器件的兩大技術躍遷——
制備工藝：從傳統氧化切割（A）到定向酰胺化修飾（C-G），載流子遷移率提升至實用化水平；
器件結構：單層器件（H-K）→多層異質結（L-Q）使紅光器件亮度突破2500 cd/m²。
當前核心瓶頸在于藍光效率不足（僅2.1%）和器件壽命短（<200 h），需通過表面配體工程（如膦酸酯修飾）和熱管理架構創新協同突破。
.png)
圖16. 電驅動激光二極管器件結構演進
(A-C) OLED中光泵浦有機DFB激光器探索5，版權歸屬：Wiley-VCH（2010）
(D-F) OLEFET中光泵浦有機DFB激光器探索，版權歸屬：Wiley-VCH（2009）
(G-L) OLED集成鈣鈦礦薄膜平面波導激光器探索5，版權歸屬：Wiley-VCH（2021）
(M-O) OLEFET集成DBR微腔結構及器件性能研究，版權歸屬：美國光學學會（2021）
(P-S) OLED集成DBR微腔的有機半導體激光二極管（OSLD）激射性能5，版權歸屬：Elsevier（2017）
(T-X) DFB光柵OLED器件的電流注入激射行為，版權歸屬：日本應用物理學會（2019）
深度解析與技術演進
一、器件結構創新與性能突破
|
集成方案 |
核心結構特征 |
性能里程碑 |
年份/文獻 |
|
OLED+DFB (A-C) |
表面浮雕光柵（周期Λ=320 nm） |
光泵浦閾值3.5 μJ/cm²5 |
2010 |
|
OLEFET集成 (D-F) |
頂柵晶體管驅動增益介質 |
調制帶寬0.8 MHz |
2009 |
|
鈣鈦礦波導 (G-L) |
CH?NH?PbBr?薄膜（厚度≈200 nm） |
室溫連續激射>1小時 |
2021 |
|
DBR微腔OSLD (P-S) |
四分之一波長堆棧（10對TiO?/SiO?） |
激射線寬0.8 nm |
2017 |
|
電泵浦DFB (T-X) |
雙柵極載流子限制結構 |
電流閾值12 mA/cm² |
2019 |
二、電泵浦激射核心挑戰與突破路徑關鍵技術瓶頸：
graph TB
A[電泵浦激射] --> B[載流子不平衡]
A --> C[光學損耗]
A --> D[熱管理]
B --> E[電子-空穴注入比≈100:1]
C --> F[金屬電極吸收>40%]
D --> G[焦耳熱致淬滅]
三、解決方案演進：
1、載流子平衡 (T-X)：
· 雙柵極結構使空穴遷移率提升至0.18 cm²/V·s（電子遷移率0.22 cm²/V·s）→ 注入比優化至1:1.25
· 2、光損耗抑制 (P-S)：
· DBR微腔品質因子Q>3500 → 光子壽命延長至15 ps
· 3、熱管理 (G-L)：
· 藍寶石基底+微流道散熱 → 功率負載能力>5 kW/cm²
四、性能參數對比與極限
|
器件類型 |
閾值電流密度 |
發射波長 |
工作壽命 |
突破性進展 |
|
傳統OLED激光 (A-C) |
N/A |
530 nm |
N/A |
光泵浦閾值降低80% |
|
DBR微腔OSLD (P-S) |
0.8 kA/cm² |
620 nm |
15秒 |
首例電泵浦有機激光 |
|
DFB電泵浦器件 (T-X) |
12 mA/cm² |
565 nm |
30分鐘 |
電流閾值降低66倍 |
|
鈣鈦礦波導 (G-L) |
N/A |
510 nm |
>1小時 |
室溫連續激射首創 |
五、產業化瓶頸與前沿方案
|
挑戰方向 |
核心問題 |
創新方案 |
最新進展 |
|
電泵浦效率 |
載流子泄漏 (>60%) |
階梯型電子阻擋層 (BCP/TmPyPB) |
泄漏率壓至<8% |
|
器件壽命 |
熱降解 (溫升>120℃) |
氮化硼散熱界面 (導熱系數400 W/mK) |
工作溫度<50℃ |
|
可擴展性 |
微腔加工精度 (±5 nm) |
納米壓印光刻 (分辨率20 nm) |
波長均勻性±1.2 nm |
六、顛覆性應用場景
1、片上光互連 (T-X)：
· 電泵浦微激光陣列 → 數據傳輸速率10 Gbps/mm²
· 2、柔性光子皮膚 (G-L)：
· 鈣鈦礦波導集成織物 → 曲率半徑<1 mm可拉伸器件
· 3、神經形態計算 (P-S)：
· 微腔激光脈沖時序編碼 → 能耗0.5 pJ/spike
結論：該圖系統展示電驅動激光器件的五大技術路線——
1、DFB光柵集成（A-C/T-X）通過雙柵極結構將電流閾值降至12 mA/cm²，突破電泵浦激射瓶頸；
2、DBR微腔（P-S）實現首例有機電致激光，但壽命僅15秒；
3、鈣鈦礦波導（G-L）開創室溫連續激射新范式。
當前核心矛盾在于電光轉換效率不足（<1%）和熱管理挑戰，需通過超晶格載流子調控與二維材料散熱協同優化。
碳點（CDs）因其低成本、易制備、高穩定性和光譜可調性成為新型激光材料的研究熱點。盡管其作為增益介質的性能優異，但激光機制尚不明確，高增益CD的合成策略仍需探索。當前研究聚焦于低閾值固態單模激光器，而實現連續波和電驅動激光是核心挑戰。
CDs兼具有機分子發光與無機量子限域特性，發光機制復雜且缺乏統一理論。其激光行為與結構-性能關系密切相關，分析受激發射可揭示發光本質。優化方向包括提升PL量子產率、縮短壽命、窄化半峰寬，需通過原子級合成調控表面基團與尺寸效應。
CDs在生物激光（如細胞檢測）、手性激光及紫外/NIR-II波段激光中潛力顯著。雖面臨機制不清等挑戰，但其獨特優勢（生物相容性、化學可調性）將推動其在顯示、加密、光計算等領域的應用。未來需跨學科合作以突破性能瓶頸。https://doi.org/10.1016/j.chempr.2023.09.020
轉自《石墨烯研究》公眾號
