国产精品推荐精品 I 热99在线视频 I 夜夜躁日日躁狠狠 I 国偷自产一区二区三区蜜臀 I 99精品国产在热久久无毒 I 日韩av在线免费观看网站 I 蜜桃视频网站在线观看 I 久久久久久99精品久久久 I 久久综合久久久 I 美国一级黄色片子 I 国产一区视频导航 I 99pao I 女人被艹视频 I 国产真实交换多p免视频 I 大黄网站在线观看 I 伊人久久大香线蕉综合狠狠 I 久久99精品国产91久久来源 I jizz一区二区三区 I 久久国产精品99久久久久久进口 I 亚洲欧洲精品无码av I 国产在线h I 中文字幕在线观看的网站 I 日本大白屁股日 I 善良娇妻的献身呻吟声 I 成人片黄网站a毛片免费 I 午夜影院404 I 大桥未久 I 丰乳肥臂 I 操比毛片 I 嗯不要了h I 亚洲一线av I 俄罗斯xxxxx I 在哪里可以看黄色片 I 免费看a毛片 I 国产视频1区 I 久久久久久九九九九九九 I 色撸撸网站 I 老司机精品视频导航 I 国产精品导航一区二区 I av大全免费观看 I 成年人羞羞网站 I 成人看片免费网站 I 尤物影院在线播放 I 依依成人精品视频在线观看 I 亚洲一区二区三区四区五区高 I 无码欧亚熟妇人妻av在线外遇 I 国产伦精品一区二区三区精品视频 I 理论视频在线 I 中文乱码人妻系列一区二区 I 欧美一区二区在线刺激视频 I av在线观看地址 I 2021国产精品一卡2卡三卡4卡 I 亚洲国产成人a精品不卡在线 I 黄瓜视频深夜释放自己 I 国产二区视频在线播放 I 黄色片网站 I 中文字幕亚洲精品乱码 I 91视频播放 I 有码中文av无码中文av I 欧美日韩亚洲视频 I av大全免费在线观看 I 亚洲福利网 I 顶级大胆裸体aaaaa做受

       新興的二維材料Ti?C?T（MXene）因其出色的固有導(dǎo)電性和獨(dú)特的微觀結(jié)構(gòu)，在電磁波吸收領(lǐng)域引起了廣泛關(guān)注。然而，與其他導(dǎo)電材料類似，MXene面臨著阻抗失配的問題，從而阻礙了單一組分MXene材料的電磁波吸收能力。本研究采用熔融氯鹽法，通過表面工程獲得了具有不同表面氯/氧（Cl/O）比例的MXene樣品。其中，Cl/Ni-MX-6樣品表現(xiàn)出了-45.72 dB（1.6 mm）的最小反射損耗值和3.44 GHz（1.3 mm）的有效吸收帶寬。研究表明，增加蝕刻劑含量可以增強(qiáng)MXene的剝離效果并調(diào)節(jié)Cl/O比例。重要的是，通過調(diào)節(jié)-Cl/O表面官能團(tuán)可以限制電荷效應(yīng)，從而優(yōu)化純MXene的電磁波吸收性能。這些見解有助于增強(qiáng)MXene基材料在電磁波吸收領(lǐng)域的性能，并更好地理解電磁波損耗機(jī)制。
       電磁波吸收（EWA）材料在解決日益嚴(yán)重的電磁波污染問題中發(fā)揮著至關(guān)重要的作用。同時(shí)，對(duì)具有強(qiáng)吸收（高反射損耗，RL）、寬吸收帶寬（有效吸收帶寬，EAB，RL < -10 dB）、薄厚度和低負(fù)載的電磁波吸收材料的需求日益增長。由于傳統(tǒng)的磁性金屬和鐵氧體材料難以滿足當(dāng)代需求，研究重點(diǎn)已轉(zhuǎn)向二維（2D）材料，如h-BN、石墨烯、g-C?N?和MoS?等，這些材料因其出色的機(jī)械性能、穩(wěn)定的化學(xué)性質(zhì)和獨(dú)特的電學(xué)特性而成為研究的熱點(diǎn)。然而，純二維材料往往由于固有的介電特性而在交變電磁場(chǎng)中表現(xiàn)出單一的損耗機(jī)制，導(dǎo)致電磁波吸收性能不佳。因此，研究人員致力于通過復(fù)合介電/磁性組分、引入雜原子、設(shè)計(jì)獨(dú)特微結(jié)構(gòu)、表面工程等方法來改進(jìn)二維材料的電磁波吸收性能。

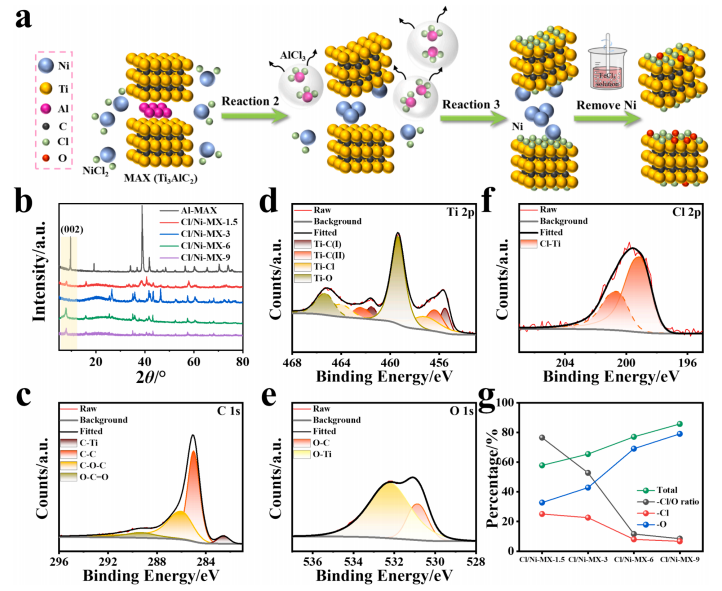

圖1. (a) Ti3C2Cl2制備的機(jī)制圖。(b) Al-MAX和Cl/Ni-MX-x（x=1.5、3、6和9）的XRD圖譜。(c) Cl/Ni-MX-6的C 1s，(d) Ti 2p，(e) O 1s和(f) Cl 2p區(qū)域的XPS精細(xì)譜。(g) Cl/Ni-MX-x表面檢測(cè)到的Cl和O原子含量的比值。

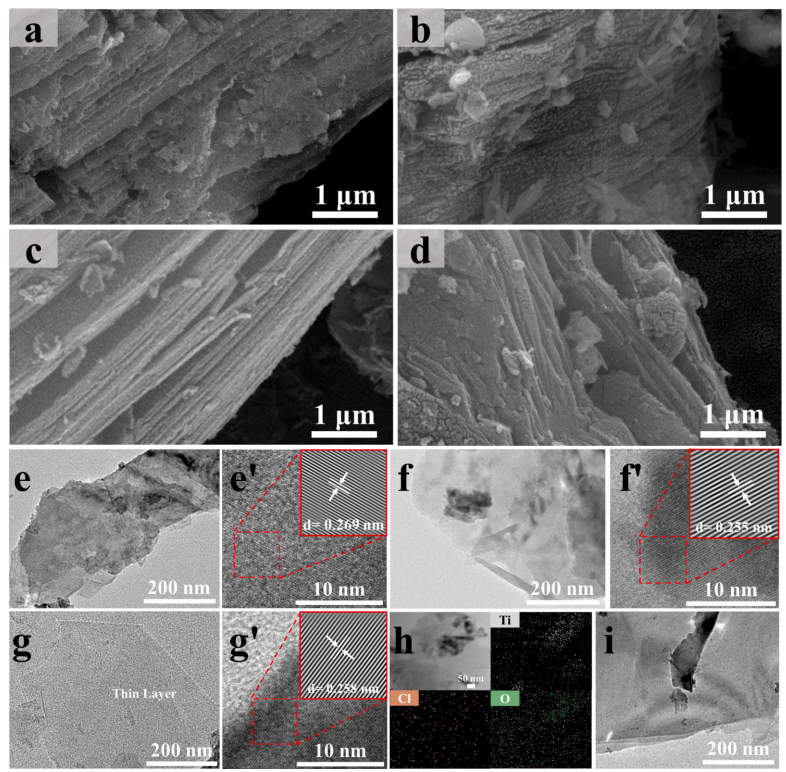

圖2.掃描電子顯微鏡(SEM)圖像：(a) Cl/Ni-MX-1.5，(b) Cl/Ni-MX-3，(c) Cl/Ni-MX-6 和 Cl/Ni-MX-9。透射電子顯微鏡(TEM)和高分辨透射電子顯微鏡(HRTEM)圖像：(e, e') Cl/Ni-MX-1.5，(f, f') Cl/Ni-MX-3，(g, g') Cl/Ni-MX-6 和 (i) Cl/Ni-MX-9，插圖 e'~g' 顯示了 Cl/Ni-MX-x 的逆快速傅里葉變換(IFFT)圖像，(h) Cl/Ni-MX-6 的元素分布圖，顯示了 Ti、Cl 和 O 元素的分布。

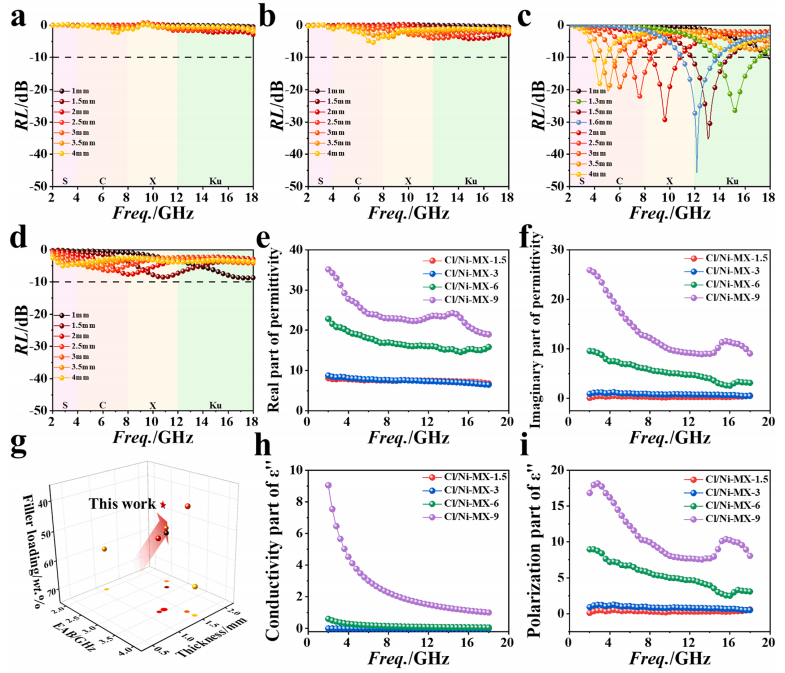

圖3。 (a) Cl/Ni-MX-1.5, (b) Cl/Ni-MX-3, (c) Cl/Ni-MX-6 和 (d) Cl/Ni-MX-9 的二維RL曲線。(e) ε' 的實(shí)部和 (f) 虛部與頻率的關(guān)系圖。(g) MXene吸波性能的比較。(h) 電導(dǎo)率部分和 (i) 極化部分與頻率的關(guān)系圖。


圖4。(a) Cl/Ni-MX-1.5，(b) Cl/Ni-MX-3，(c) Cl/Ni-MX-6 和 (d) Cl/Ni-MX-9 的 Z 值圖。Cole-Cole 圓圈圖用于 (e) Cl/Ni-MX-6 和 (f) Cl/Ni-MX-9。

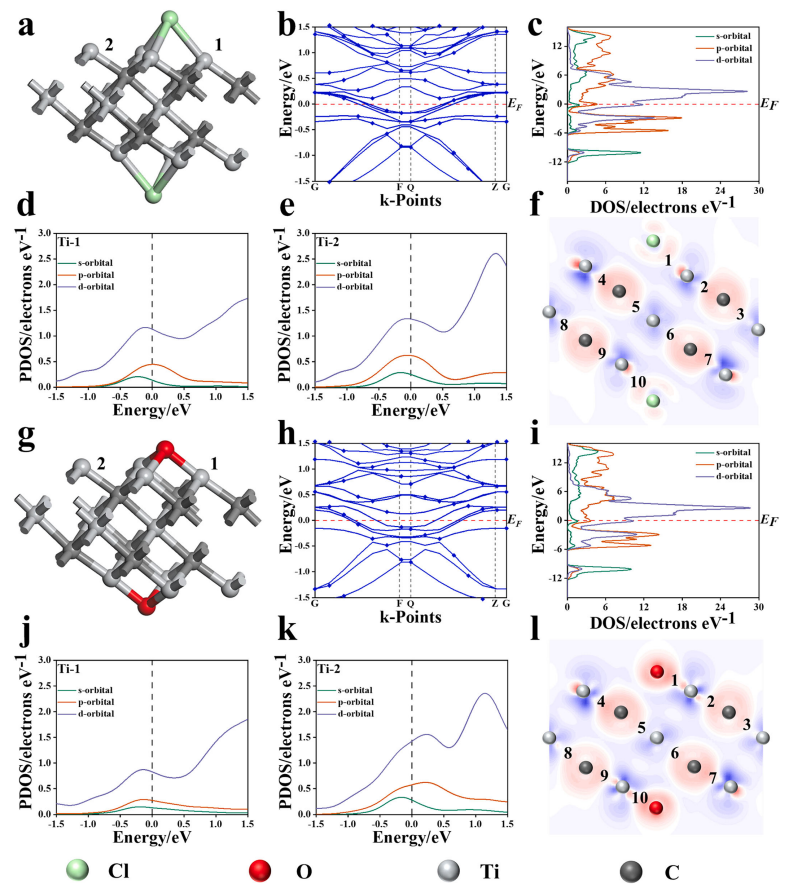

圖5.(a) 模型，(b) 能帶結(jié)構(gòu)，(c) DOS分布和(f) Cl端基MXene的電荷密度圖。PDOS圖(d) 連接到Cl端的Ti (Ti-1)和(e) 未連接到Cl端的Ti (Ti-2)。(g) 模型，(h) 能帶結(jié)構(gòu)，(i) DOS分布和(l) O端基MXene的電荷密度圖。PDOS圖(j) Ti-1和(k) Ti-2的O端基MXene。

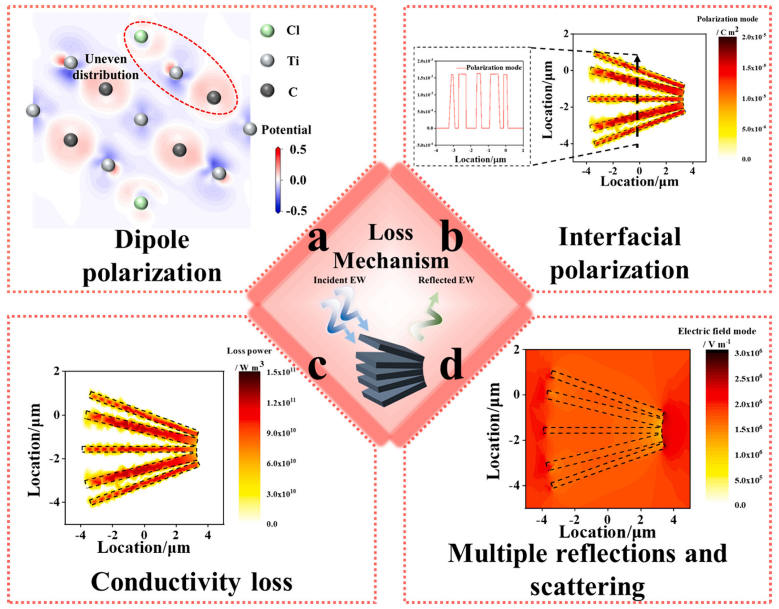

圖6.Cl/Ni-MX-x的電磁損耗機(jī)制示意圖。

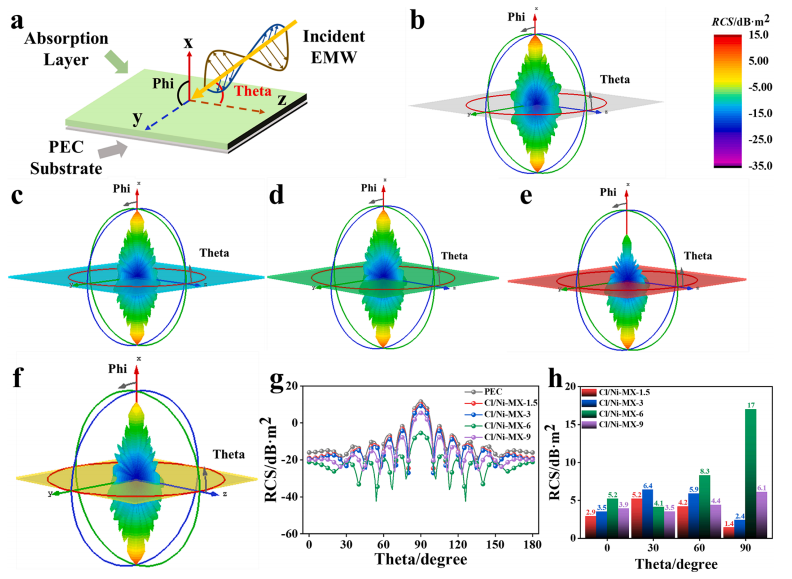

圖7. (a) CST遠(yuǎn)場(chǎng)仿真模型，(b)PEC基底的3D RCS分布圖，(c) Cl/Ni-MX-1.5，(d) Cl/Ni-MX-3，(e) Cl/Ni-MX-6和(f) Cl/Ni-MX-9涂層。 (g) 不同Theta下的RCS曲線2D圖。(h) Cl/Ni-MX-x在特定角度(Theta = 0, 30, 60和90°)相對(duì)于PEC基底的RCS降低值圖。

       通過表面工程成功調(diào)節(jié)了MXene的表面官能團(tuán)，優(yōu)化了其電磁波吸收性能。Cl/Ni-MX-6樣品在40 wt%填充量下，在1.6 mm厚度下實(shí)現(xiàn)了-45.72 dB的最小反射損耗值，并在1.2 mm厚度下具有3.44 GHz的有效吸收帶寬。研究表明，增加蝕刻劑含量可以誘導(dǎo)層剝離并調(diào)節(jié)表面官能團(tuán)的數(shù)量和種類。Cl/Ni-MX-6的出色電磁波吸收性能源于其適中的導(dǎo)電性和平衡的極化損耗。這項(xiàng)研究不僅開發(fā)了MXene單一組分吸波材料的應(yīng)用潛力，還為理論研究MXene的吸波機(jī)制提供了有價(jià)值的案例。


1. ‌熔融氯鹽法調(diào)控MXene表面官能團(tuán)‌

2. ‌實(shí)現(xiàn)單一組分MXene的優(yōu)異電磁波吸收性能

‌性能優(yōu)化‌：通過精確調(diào)控MXene表面的Cl/O比例，成功制備出單一組分的MXene材料（Cl/Ni-MX-6），該材料在1.6 mm厚度下實(shí)現(xiàn)了-45.72 dB的最小反射損耗值，并在1.2 mm厚度下具有3.44 GHz的有效吸收帶寬。這一性能優(yōu)于許多報(bào)道的純MXene材料，展示了單一組分MXene在電磁波吸收領(lǐng)域的巨大潛力。

3. ‌揭示Cl/O官能團(tuán)對(duì)電磁波吸收性能的影響機(jī)制

‌機(jī)制探索‌：研究深入探討了Cl/O表面官能團(tuán)如何影響MXene的電磁波吸收性能。發(fā)現(xiàn)通過調(diào)節(jié)Cl/O比例，可以有效限制MXene的電荷效應(yīng)，優(yōu)化其導(dǎo)電性和極化損耗，從而實(shí)現(xiàn)電磁波吸收性能的提升。這一發(fā)現(xiàn)為理解MXene的電磁波損耗機(jī)制提供了新的視角。

4. ‌為MXene基電磁波吸收材料的研究提供新方向

‌研究方向‌：本研究不僅展示了熔融氯鹽法在MXene表面工程中的應(yīng)用潛力，還為開發(fā)高性能MXene基電磁波吸收材料提供了新的研究方向和思路。通過進(jìn)一步優(yōu)化表面工程策略，有望制備出性能更加優(yōu)異的MXene基電磁波吸收材料。
