電化學(xué)雙層電容器（EDLCs）因高功率和長(zhǎng)循環(huán)壽命備受關(guān)注，但其能量密度提升受限于電極材料設(shè)計(jì)。傳統(tǒng)研究聚焦于通過調(diào)控碳孔徑優(yōu)化性能，但近期發(fā)現(xiàn)孔徑與電容量缺乏直接關(guān)聯(lián)。例如，孔徑在0.7-15納米范圍內(nèi)未顯著影響電容，甚至0.75納米孔隙僅提升17%。相反，固態(tài)核磁共振（NMR）研究表明，納米碳的局部結(jié)構(gòu)無序性對(duì)電容量起決定性作用。
圖1：所研究碳材料的孔隙度與電容量的關(guān)系
(A) 五種商業(yè)納米多孔碳的孔徑分布，基于77 K下N?等溫線（圖S1）的淬火固體密度泛函理論分析（狹縫孔模型）計(jì)算得出（文獻(xiàn)37）。
(B) 五種活性炭在1 M NEt?BF?（乙腈溶劑，ACN）中以0.05 A/g電流密度測(cè)得的質(zhì)量比電容；誤差條表示重復(fù)測(cè)試電池的標(biāo)準(zhǔn)差（更快速率下的數(shù)據(jù)見圖S4，電極質(zhì)量完整列表見表S3）。
(C) 三種活性炭布的孔徑分布。
(D) 三種活性炭布在1 M NEt?BF?（ACN）中以0.05 A/g電流密度測(cè)得的質(zhì)量比電容。
(E) 所研究碳材料的質(zhì)量比電容與平均孔徑的關(guān)系，以及
(F) 質(zhì)量比電容與BET比表面積的關(guān)系（包含八種商業(yè)碳材料系列數(shù)據(jù)）。注：BET比表面積為碳粉末數(shù)據(jù)，而非含PTFE的薄膜電極（后者BET比表面積相對(duì)粉末降低約12%，見圖S2）。圖(E)和(F)中還展示了熱退火處理的ACS-PC和EL-104樣品數(shù)據(jù)，詳見“局部結(jié)構(gòu)無序性對(duì)電容量的影響”及材料與方法部分。
圖2：局部結(jié)構(gòu)無序表征及其與電容的相關(guān)性分析
（A）經(jīng)1 M NEt4BF4（乙腈溶液）浸泡的待研究碳材料的19F魔角旋轉(zhuǎn)核磁共振（MAS NMR）譜（9.4 T，5 kHz MAS）。
（B）重量電容與從(A)中得出的19F Δδ值的相關(guān)性，其中孔內(nèi)化學(xué)位移取為多孔環(huán)境下碳材料的加權(quán)平均值。
（C）重量電容與經(jīng)熱退火處理的ACS-PC和EL-104樣品的135次19F Δδ值的相關(guān)性。
（D）商業(yè)碳材料、熱退火碳材料的重量電容與19F Δδ值的相關(guān)性，并引用先前研究中的CDC數(shù)據(jù)（文獻(xiàn)3, 18）。
（E）重量電容與待研究碳材料計(jì)算有序域尺寸的相關(guān)性。
（F）兩種選定碳材料（SC-1800和PW-400）的X射線對(duì)分布函數(shù)（PDF）圖對(duì)比。電容值通過1 M NEt4BF4（乙腈溶液）中0.05 A/g恒電流充放電測(cè)試獲得。
說明：
專業(yè)術(shù)語（如MAS NMR、PDF等）保留英文縮寫，首次出現(xiàn)時(shí)補(bǔ)充中文全稱。
化學(xué)式（如NEt4BF4）及單位符號(hào)（T、kHz、A/g）遵循原文格式。
圖表標(biāo)簽（A-F）與文獻(xiàn)引用（3, 18）與原文結(jié)構(gòu)一致。
圖3：兩種局部結(jié)構(gòu)無序性不同的碳材料的電荷補(bǔ)償機(jī)制
（A）通過離位核磁共振（NMR）實(shí)驗(yàn)測(cè)得有序碳（PW-400）與無序碳（SC-1800）在不同電池電壓下的離子攝取量（虛線為輔助線）。相關(guān)NMR譜圖及光譜解卷積結(jié)果參見圖S27、S29和S30。
（B）基于孔內(nèi)離子數(shù)量差異計(jì)算的有序碳（PW-400）與無序碳（SC-1800）在不同電壓下的離子電荷量，以及通過電化學(xué)方法測(cè)得的電子電荷量（詳見材料與方法部分）。
關(guān)鍵術(shù)語說明
00001. 電荷補(bǔ)償機(jī)制：描述電極材料中離子與電子電荷的動(dòng)態(tài)平衡過程，與材料孔隙結(jié)構(gòu)和表面化學(xué)性質(zhì)密切相關(guān)。00002. 局部結(jié)構(gòu)無序性：指碳材料內(nèi)部原子排列的規(guī)則性差異，可通過X射線對(duì)分布函數(shù)（PDF）或NMR譜峰展寬量化表征。
00003. 離位NMR實(shí)驗(yàn)：通過非原位測(cè)試手段分析電極材料在充放電過程中離子吸附行為的核磁共振技術(shù)。
圖S1：商業(yè)碳材料的氣體等溫線及孔徑分布圖
（A）七種商業(yè)活性炭在77 K溫度下的N?吸附-脫附等溫線（實(shí)心圓為吸附曲線，空心圓為脫附曲線），以及基于N?等溫線（77 K）的淬火固體密度泛函理論分析（狹縫孔模型）得出的孔徑分布。
（B）三種活性炭纖維布在77 K溫度下的N?吸附-脫附等溫線，以及基于N?等溫線（77 K）的淬火固體密度泛函理論分析（狹縫孔模型）計(jì)算的孔徑分布。

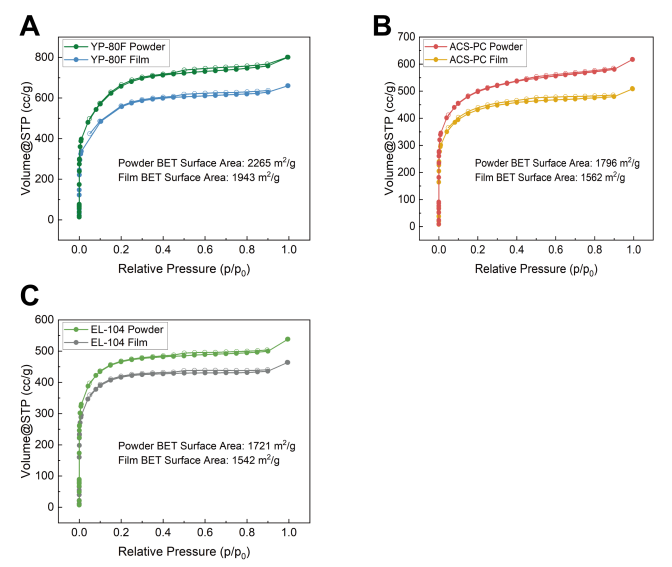

圖S2：碳粉末與碳薄膜在77 K下的N?氣體吸附等溫線對(duì)比
（A）YP-80F粉末與薄膜的等溫線；（B）ACS-PC粉末與薄膜的等溫線；（C）EL-104粉末與薄膜的等溫線。
PTFE（聚四氟乙烯）在成膜過程中會(huì)部分堵塞碳材料的孔隙結(jié)構(gòu)，導(dǎo)致薄膜的BET比表面積較原始碳粉末下降。成膜后平均BET比表面積下降約12%，其中含5wt% PTFE的電極（薄膜）中YP-80F、ACS-PC和EL-104的BET比表面積分別下降14%、12%和10%。
圖S3：所研究碳材料的恒電流充放電曲線與循環(huán)伏安特性
（A）7種商業(yè)活性炭及3種活性炭纖維布在1 M NEt4BF4（乙腈溶液）中以0.05 A/g電流密度進(jìn)行的恒電流充放電曲線。
（B）7種商業(yè)活性炭及2種活性炭纖維布（ACC-10因孔徑較小導(dǎo)致10 mV/s下性能受限而被排除）在10 mV/s掃描速率下的循環(huán)伏安曲線。
（C）經(jīng)熱退火處理的ACS-PC與EL-104碳材料在1 M NEt4BF4（乙腈溶液）中以0.05 A/g電流密度進(jìn)行的恒電流充放電曲線。
（D）熱退火處理后的ACS-PC與EL-104碳材料在10 mV/s掃描速率下的循環(huán)伏安曲線。
關(guān)鍵術(shù)語說明
00001. 恒電流充放電（GCD）：通過恒定電流充放電測(cè)試評(píng)估電極材料的比容量和循環(huán)穩(wěn)定性，常用于表征超級(jí)電容器性能。
00002. 循環(huán)伏安法（CV）：通過掃描電壓獲取電流響應(yīng)曲線，分析材料的氧化還原反應(yīng)及電容行為。
00003. 熱退火處理：高溫處理優(yōu)化碳材料導(dǎo)電性和孔隙結(jié)構(gòu)，提升電化學(xué)性能。
實(shí)驗(yàn)條件說明
電解液：1 M NEt4BF4（四乙基四氟硼酸銨）乙腈溶液，常用作有機(jī)電解液以拓寬電壓窗口。
測(cè)試參數(shù)：低電流密度（0.05 A/g）和高掃描速率（10 mV/s）分別用于評(píng)估容量保持率與快速充放電能力。
圖S4：所有研究碳材料組重復(fù)電池的恒電流充放電曲線與循環(huán)伏安特性
（A）7種商業(yè)活性炭及3種活性碳布在1 M NEt4BF4（乙腈溶液）中以0.05 A/g電流密度進(jìn)行的恒電流充放電曲線。
（B）7種商業(yè)活性炭及2種活性碳布（ACC-10因孔徑較小導(dǎo)致10 mV/s下性能受限而被排除）在10 mV/s掃描速率下的循環(huán)伏安曲線。
（C）經(jīng)熱退火處理的ACS-PC與EL-104碳材料在1 M NEt4BF4（乙腈溶液）中以0.05 A/g電流密度進(jìn)行的恒電流充放電曲線。
（D）熱退火處理后的ACS-PC與EL-104碳材料在10 mV/s掃描速率下的循環(huán)伏安曲線。
關(guān)鍵說明
00001. 重復(fù)電池組對(duì)比：通過多組重復(fù)實(shí)驗(yàn)驗(yàn)證碳材料的電化學(xué)性能穩(wěn)定性，排除偶然性誤差。
00002. 小孔限域效應(yīng)：ACC-10因微孔（<1 nm）比例高，在高掃速下離子傳輸受阻，導(dǎo)致循環(huán)伏安性能下降。00003. 熱退火優(yōu)化：高溫處理消除碳表面含氧官能團(tuán)，提升電極導(dǎo)電性及電解液浸潤(rùn)性。
實(shí)驗(yàn)關(guān)聯(lián)性
· 圖S4與圖S3的實(shí)驗(yàn)條件（電解液、電流密度、掃速）一致，但聚焦于重復(fù)組數(shù)據(jù)，強(qiáng)調(diào)結(jié)果可重復(fù)性。
· 熱退火處理的ACS-PC與EL-104在兩組實(shí)驗(yàn)中均展示出更對(duì)稱的充放電曲線，表明結(jié)構(gòu)穩(wěn)定性提升。

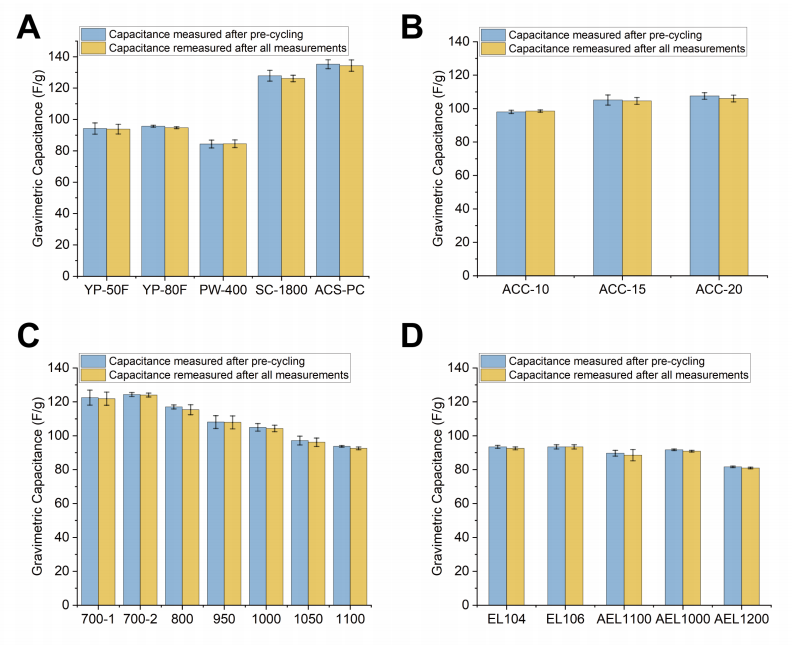

圖S5：預(yù)循環(huán)后及全部電化學(xué)測(cè)試后的重量比電容（0.05 A/g）對(duì)比
（A）YP-50F、YP-80F、PW-400、SC-1800和ACS-PC碳材料在1 M NEt4BF4（乙腈溶液）中經(jīng)過預(yù)循環(huán)及后續(xù)所有電化學(xué)測(cè)試后的重量比電容（0.05 A/g）。
（B）ACC-10、ACC-15和ACC-20活性炭布在1 M NEt4BF4（乙腈溶液）中經(jīng)過預(yù)循環(huán)及后續(xù)測(cè)試后的重量比電容（0.05 A/g）。
（C）熱退火處理的ACS-PC碳材料在1 M NEt4BF4（乙腈溶液）中預(yù)循環(huán)及后續(xù)測(cè)試后的重量比電容（0.05 A/g）。
（D）EL-104、EL-106及熱退火EL-104碳材料在1 M NEt4BF4（乙腈溶液）中預(yù)循環(huán)及后續(xù)測(cè)試后的重量比電容（0.05 A/g）。
所有材料在預(yù)循環(huán)后未觀察到電容顯著上升，表明預(yù)循環(huán)過程已充分完成。
關(guān)鍵術(shù)語說明
00001.
重量比電容（Gravimetric Capacitance）：以單位質(zhì)量（F/g）表征的電容值，用于評(píng)估電極材料的儲(chǔ)能效率。
00002.
預(yù)循環(huán)（Pre-cycling）：通過初始充放電循環(huán)激活電極材料并穩(wěn)定電化學(xué)界面的過程。
00003.
NEt4BF4（四乙基四氟硼酸銨）：常用有機(jī)電解液鹽，可提高超級(jí)電容器的工作電壓窗口。
實(shí)驗(yàn)結(jié)論
· 不同碳材料（包括活性炭、碳布及熱退火樣品）的電容在預(yù)循環(huán)后均保持穩(wěn)定，表明材料結(jié)構(gòu)及電解液適配性良好。
· 熱退火處理未顯著改變材料的電容特性，可能與其優(yōu)化導(dǎo)電性但未大幅調(diào)整孔隙結(jié)構(gòu)有關(guān)。
圖S6：所研究碳材料在不同電流密度及浮充時(shí)間下的重量比電容
（A）7種商業(yè)活性炭、ACC-15和ACC-20在1 M NEt4BF4（乙腈溶液）中0.05、0.1、0.2、0.5、0.75及1 A/g電流密度下的重量比電容（ACC-10因孔徑較小導(dǎo)致高電流密度下性能受限而被排除）。
（B）ACS-PC及其熱退火樣品在1 M NEt4BF4（乙腈溶液）中不同電流密度下的重量比電容。
（C）EL-104及其熱退火樣品在1 M NEt4BF4（乙腈溶液）中不同電流密度下的重量比電容。所有碳材料的電容性能趨勢(shì)在不同電流密度下保持一致。
（D）ACS-PC與EL-104在高達(dá)10 A/g電流密度下的重量比電容及其保持率。
（E）ACS-PC與EL-104在2.7 V電池電壓下隨浮充時(shí)間變化的重量比電容。斜率k表征電容衰減速率。實(shí)驗(yàn)表明：ACS-PC在高電流密度下容量保持率較低（圖D），且衰減速率快于EL-104（圖E），但其整體電容仍更高。
關(guān)鍵術(shù)語說明
00001.
浮充時(shí)間（Floating Time）：在恒定電壓下長(zhǎng)時(shí)間保持充放電狀態(tài)，用于評(píng)估電容器的穩(wěn)定性與衰減行為。
00002.
電容衰減速率（Degradation Rate, k）：通過斜率k量化電容隨時(shí)間/循環(huán)的損失速率，反映材料的結(jié)構(gòu)穩(wěn)定性。
00003.
退火處理影響：熱退火樣品在（B）（C）中展示與原始材料相似的電流密度響應(yīng)趨勢(shì)，表明其孔隙與導(dǎo)電性優(yōu)化未改變基礎(chǔ)儲(chǔ)能機(jī)制。
實(shí)驗(yàn)結(jié)論
·
高電流性能差異：ACS-PC因微孔占比高導(dǎo)致離子傳輸受限（圖D），但其高比表面積仍維持更高絕對(duì)電容值。
·
衰減機(jī)制：EL-104的緩慢衰減（圖E）可能與其更穩(wěn)定的表面化學(xué)性質(zhì)（如含氧官能團(tuán)少）相關(guān)。

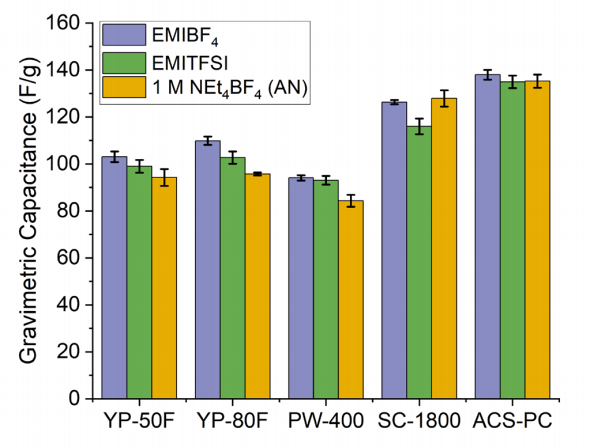

圖S7：五種商業(yè)活性炭在EMIBF4、EMITFSI及1 M NEt4BF4（乙腈溶液）中0.05 A/g下的重量比電容
實(shí)驗(yàn)表明：在每種電解液中，ACS-PC和SC-1800的電容性能最優(yōu)，而PW-400表現(xiàn)最差。這一結(jié)果驗(yàn)證了碳材料的電容性能差異是普適性趨勢(shì)（如比表面積、孔徑分布主導(dǎo)），而非僅由特定電解液的適配性決定。
關(guān)鍵說明
電解液影響：
EMIBF4（1-乙基-3-甲基咪唑四氟硼酸鹽）與
EMITFSI（1-乙基-3-甲基咪唑雙三氟甲磺酰亞胺鹽）為離子液體電解液，具有寬電化學(xué)窗口。
NEt4BF4/ACN（四乙基四氟硼酸銨/乙腈）為傳統(tǒng)有機(jī)電解液體系。
材料性能共性：
· ACS-PC與SC-1800的高電容歸因于其優(yōu)化的介孔結(jié)構(gòu)（~2-5 nm），促進(jìn)離子快速傳輸；
· PW-400因微孔比例過高（<1 nm）導(dǎo)致離子擴(kuò)散受阻，性能顯著劣化。
圖S8：1 M NEt4BF4（乙腈溶液）中重量比電容與XPS測(cè)得的氧原子百分比（%O）關(guān)系
實(shí)驗(yàn)表明，除退火處理的碳材料在高溫退火后氧含量降低且伴隨電容下降外，其他所研究碳材料的電容與氧原子百分比（%O）之間無明顯相關(guān)性。
關(guān)鍵術(shù)語說明
XPS（X射線光電子能譜）：用于定量分析材料表面元素組成（如氧、氮等）的技術(shù)。
退火處理影響：
高溫退火導(dǎo)致碳材料表面含氧官能團(tuán)（如羧基、羥基）分解，氧含量（%O）降低；
氧含量減少可能削弱材料的贗電容貢獻(xiàn)，導(dǎo)致電容下降。
實(shí)驗(yàn)結(jié)論
氧含量與電容的非關(guān)聯(lián)性：未退火碳材料的電容主要由雙電層儲(chǔ)能主導(dǎo)（孔隙結(jié)構(gòu)決定），而非表面化學(xué)（氧含量）。退火材料的特殊性：退火處理既減少氧含量，又可能破壞微孔結(jié)構(gòu)（如塌陷），導(dǎo)致雙重負(fù)面效應(yīng)（贗電容與雙電層電容均下降）。
圖S9：所有研究碳材料在1 M NEt4BF4（乙腈溶液）中浸泡后的¹?F NMR譜。
（A）商業(yè)活性炭及活性碳布（ACCs）在1 M NEt4BF4（乙腈溶液）中浸泡后的¹?F NMR譜。
（B）原始ACS-PC及其熱退火樣品在1 M NEt4BF4（乙腈溶液）中浸泡后的¹?F NMR譜。
（C）原始EL-104及其熱退火樣品在1 M NEt4BF4（乙腈溶液）中浸泡后的¹?F NMR譜。
譜圖特征解析
多重孔外共振峰來源：
自由電解質(zhì)峰（未與碳孔相互作用的離子信號(hào)）；
孔外離子與孔內(nèi)環(huán)境交換產(chǎn)生的峰（動(dòng)態(tài)交換過程導(dǎo)致信號(hào)分裂）¹?,²³。
孔內(nèi)共振峰異質(zhì)性：
部分碳材料中出現(xiàn)的多重孔內(nèi)峰歸因于碳結(jié)構(gòu)異質(zhì)性（如孔徑分布差異、無序度不同），導(dǎo)致電解質(zhì)離子吸附位點(diǎn)及化學(xué)位移分布多樣化?¹。
峰線寬變化機(jī)制
孔內(nèi)外交換速率影響：
小孔/纖維狀結(jié)構(gòu)的ACCs：孔內(nèi)外離子交換速率較慢，孔外峰未顯著偏移且線寬較窄；
大孔/顆粒狀結(jié)構(gòu)的其他碳材料：快速交換導(dǎo)致孔內(nèi)外峰展寬¹?,²³。
化學(xué)環(huán)境分布效應(yīng)：
納米多孔碳內(nèi)部化學(xué)微環(huán)境差異（如表面官能團(tuán)、缺陷位點(diǎn)）進(jìn)一步導(dǎo)致孔內(nèi)峰展寬²?。
.png)
圖S10：所有研究碳材料在1 M NEt4BF4（乙腈溶液）中的重量比電容與離子吸附容量（通過圖S9的NMR譜積分量化）關(guān)系
實(shí)驗(yàn)表明，所研究碳材料的離子吸附容量與電容之間尚未觀察到明確相關(guān)性。
關(guān)鍵說明
離子吸附容量表征：
通過¹?F NMR譜積分面積量化碳材料對(duì)NEt4?/BF4?的吸附能力，反映孔內(nèi)受限離子數(shù)量。
無顯著關(guān)聯(lián)的可能原因：
電容性能由雙電層形成效率（與孔隙連通性、導(dǎo)電性相關(guān)）主導(dǎo)，而吸附容量?jī)H反映靜態(tài)離子負(fù)載量，未體現(xiàn)動(dòng)態(tài)電荷存儲(chǔ)機(jī)制；
部分碳材料可能存在離子“死吸附”（未參與電荷存儲(chǔ)的非活性吸附位點(diǎn)），導(dǎo)致吸附容量與電容解耦。

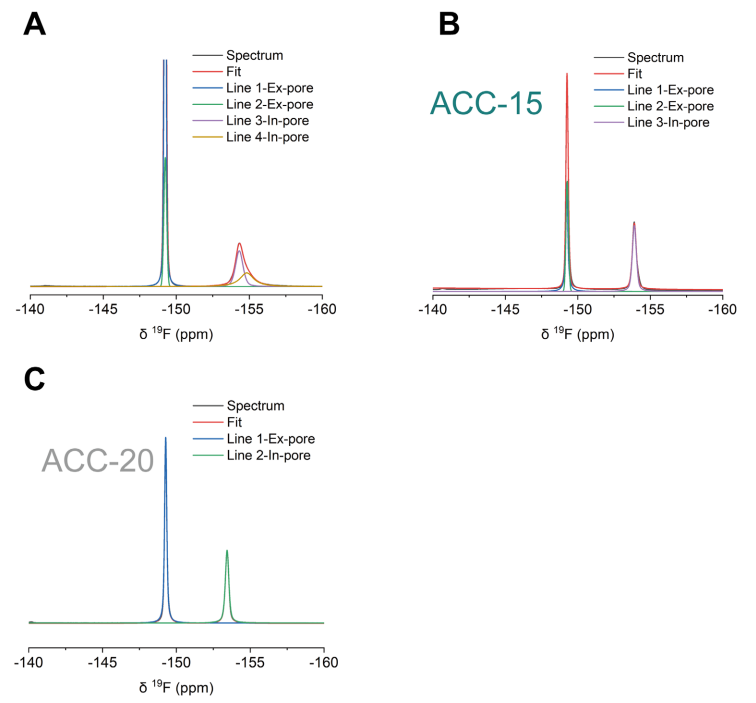

圖S11：浸泡于1 M NEt4BF4（乙腈溶液）的（A）ACC-10、（B）ACC-15及（C）ACC-20的¹?F NMR譜去卷積分析
實(shí)驗(yàn)表明：
孔外峰擬合與交換動(dòng)力學(xué)
雖然采用
雙孔外峰優(yōu)化擬合效果，但孔外峰相對(duì)于自由電解質(zhì)的化學(xué)位移極小，表明ACCs中
孔內(nèi)外離子交換速率較慢¹²。
結(jié)構(gòu)特性與交換速率關(guān)聯(lián)性
ACCs的
小孔徑及
纖維狀微結(jié)構(gòu)限制了離子在孔內(nèi)外的遷移效率，導(dǎo)致動(dòng)態(tài)交換過程遲緩。
關(guān)鍵術(shù)語解析
去卷積分析：通過數(shù)學(xué)方法分離重疊的NMR信號(hào)峰，解析復(fù)雜譜圖中各組分貢獻(xiàn)。
化學(xué)位移：反映離子所處化學(xué)環(huán)境差異，孔外峰未顯著偏移說明孔內(nèi)外離子環(huán)境相似。

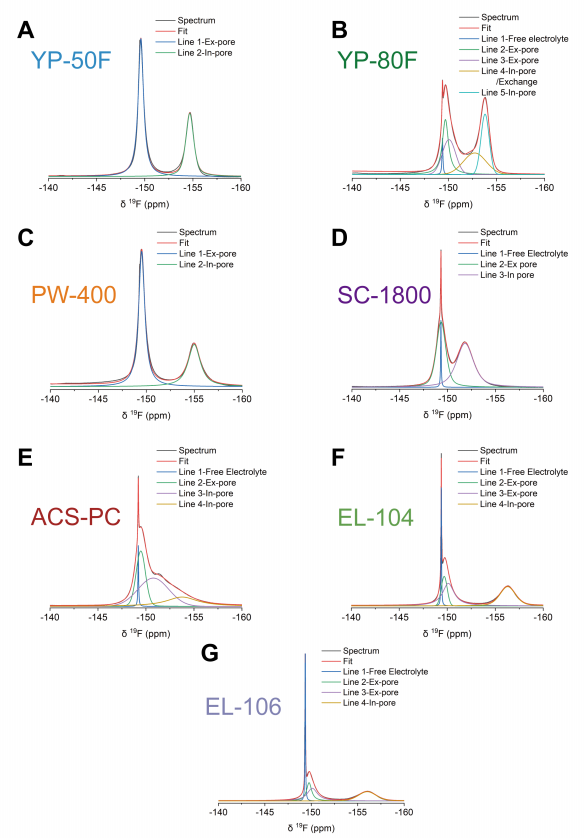

圖S12：各碳材料的¹?F NMR譜去卷積分析
（A）YP-50F、（B）YP-80F、（C）PW-400、（D）SC-1800、（E）ACS-PC、（F）EL-104及（G）EL-106在1 M NEt4BF4（乙腈溶液）中的¹?F NMR譜去卷積結(jié)果。
關(guān)鍵觀察
去卷積峰分布差異
不同碳材料因
孔徑分布及
表面化學(xué)特性差異，展現(xiàn)出獨(dú)特的去卷積峰形，反映離子吸附位點(diǎn)多樣性。
動(dòng)態(tài)交換效應(yīng)
快速交換材料（如大孔PW-400）的孔內(nèi)外峰顯著展寬，而纖維狀A(yù)CC類材料（如YP-50F）則呈現(xiàn)窄峰，印證孔徑結(jié)構(gòu)對(duì)交換速率的調(diào)控作用。
.png)

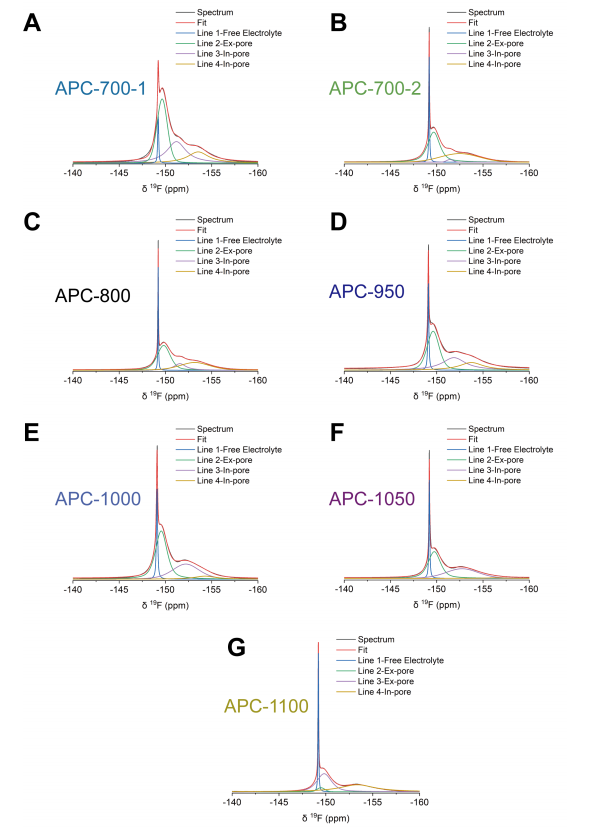

圖S13：不同活化溫度碳材料（APC系列）的¹?F NMR譜去卷積分析
（A）APC-700-1、（B）APC-700-2、（C）APC-800、（D）APC-950、（E）APC-1000、（F）APC-1050及（G）APC-1100樣品的¹?F NMR譜去卷積結(jié)果顯示：需采用雙孔內(nèi)峰擬合孔內(nèi)特征峰，表明APC系列材料具有非均質(zhì)孔道網(wǎng)絡(luò)，其孔道內(nèi)存在不同結(jié)構(gòu)的區(qū)域13。
關(guān)鍵分析
雙孔內(nèi)峰的物理意義
雙峰擬合暗示材料內(nèi)部存在兩種不同化學(xué)環(huán)境的離子吸附位點(diǎn)，可能源于：
孔徑分布差異（微孔/超微孔共存）；
表面官能團(tuán)分布不均（如含氧/含氟基團(tuán)的空間分域）。
孔道異質(zhì)性與材料性能關(guān)聯(lián)
非均質(zhì)孔道網(wǎng)絡(luò)可能通過多重離子傳輸路徑優(yōu)化電荷存儲(chǔ)動(dòng)力學(xué)，但異質(zhì)性過大會(huì)導(dǎo)致局部電荷分布失衡；
高溫活化樣品（如APC-1100）的孔道均一性提升可能與石墨化程度增加及表面官能團(tuán)熱解相關(guān)。
.png)

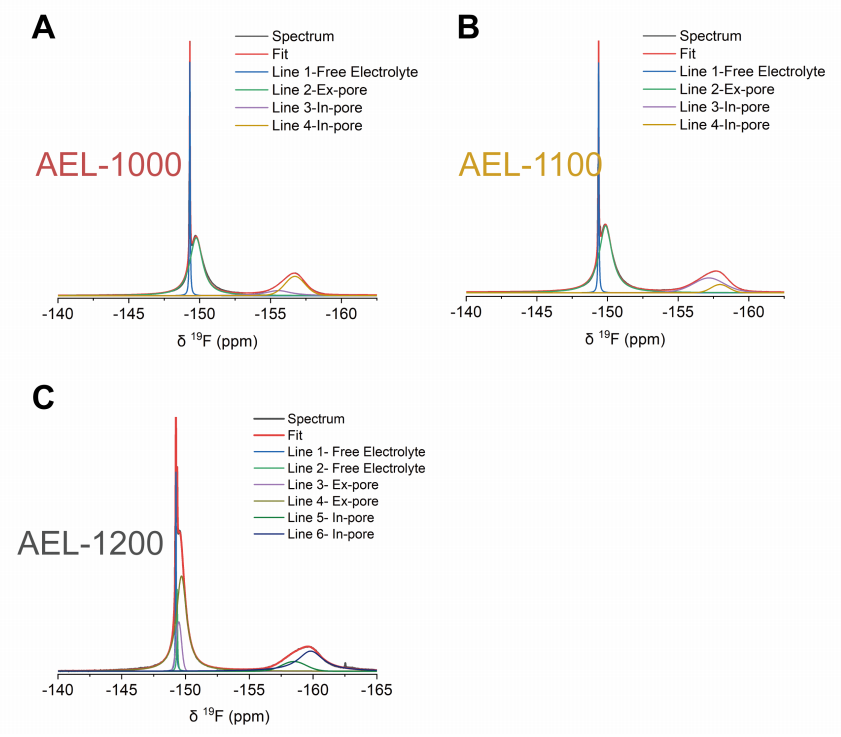

圖S14：不同溫度處理AEL材料的¹?F NMR譜去卷積分析
（A）AEL-1000、（B）AEL-1100及（C）AEL-1200樣品的¹?F NMR譜去卷積結(jié)果顯示：
同樣需采用雙孔內(nèi)峰擬合孔內(nèi)特征峰，表明AEL系列材料具有
非均質(zhì)孔道網(wǎng)絡(luò)，其孔道內(nèi)存在不同結(jié)構(gòu)的區(qū)域。
核心結(jié)論
00001. 孔道異質(zhì)性表征
· 雙峰擬合進(jìn)一步驗(yàn)證材料中多級(jí)孔共存（如微孔/介孔協(xié)同分布）及局部化學(xué)環(huán)境差異（如表面官能團(tuán)空間分域）。00002. 高溫處理影響
· AEL-1200樣品孔道均一性提升可能與高溫石墨化導(dǎo)致的表面官能團(tuán)熱解及孔道收縮有關(guān)。
未完待續(xù)......
NMR光譜顯示，電解質(zhì)離子在碳孔隙內(nèi)的存儲(chǔ)狀態(tài)與孔隙外存在差異：孔內(nèi)離子因碳環(huán)的離域π電子產(chǎn)生“環(huán)電流”效應(yīng)，導(dǎo)致化學(xué)位移（Δδ值）降低。Δδ值可作為結(jié)構(gòu)無序性的探針，無序性越高（類石墨烯有序域越?。?，Δδ值越低，電容量越高。對(duì)商業(yè)納米多孔碳的對(duì)比發(fā)現(xiàn)，盡管孔隙分布相近，但高無序碳的電容量顯著優(yōu)于有序碳。
為驗(yàn)證機(jī)制，對(duì)無序碳ACS-PC進(jìn)行熱退火處理。退火后結(jié)構(gòu)有序性提升（Δδ值增大），但電容量下降，證實(shí)無序性與電容的正相關(guān)性。進(jìn)一步通過非原位NMR研究?jī)煞N碳（PW-400低無序、SC-1800高無序）的電荷補(bǔ)償機(jī)制，發(fā)現(xiàn)SC-1800因更強(qiáng)的離子-碳相互作用和更高效存儲(chǔ)，在相同電壓下離子存儲(chǔ)量更高。
結(jié)論表明，納米碳的結(jié)構(gòu)無序性通過增強(qiáng)離子吸附與存儲(chǔ)效率提升電容量，而非傳統(tǒng)認(rèn)為的孔徑優(yōu)化。這一發(fā)現(xiàn)為設(shè)計(jì)高性能EDLC電極提供了新方向，未來需進(jìn)一步探索無序性對(duì)充放電速率及循環(huán)穩(wěn)定性的影響。
https://www.science.org/doi/10.1126/science.adn6242
轉(zhuǎn)自《石墨烯研究》公眾號(hào)
