国产精品推荐精品 I 热99在线视频 I 夜夜躁日日躁狠狠 I 国偷自产一区二区三区蜜臀 I 99精品国产在热久久无毒 I 日韩av在线免费观看网站 I 蜜桃视频网站在线观看 I 久久久久久99精品久久久 I 久久综合久久久 I 美国一级黄色片子 I 国产一区视频导航 I 99pao I 女人被艹视频 I 国产真实交换多p免视频 I 大黄网站在线观看 I 伊人久久大香线蕉综合狠狠 I 久久99精品国产91久久来源 I jizz一区二区三区 I 久久国产精品99久久久久久进口 I 亚洲欧洲精品无码av I 国产在线h I 中文字幕在线观看的网站 I 日本大白屁股日 I 善良娇妻的献身呻吟声 I 成人片黄网站a毛片免费 I 午夜影院404 I 大桥未久 I 丰乳肥臂 I 操比毛片 I 嗯不要了h I 亚洲一线av I 俄罗斯xxxxx I 在哪里可以看黄色片 I 免费看a毛片 I 国产视频1区 I 久久久久久九九九九九九 I 色撸撸网站 I 老司机精品视频导航 I 国产精品导航一区二区 I av大全免费观看 I 成年人羞羞网站 I 成人看片免费网站 I 尤物影院在线播放 I 依依成人精品视频在线观看 I 亚洲一区二区三区四区五区高 I 无码欧亚熟妇人妻av在线外遇 I 国产伦精品一区二区三区精品视频 I 理论视频在线 I 中文乱码人妻系列一区二区 I 欧美一区二区在线刺激视频 I av在线观看地址 I 2021国产精品一卡2卡三卡4卡 I 亚洲国产成人a精品不卡在线 I 黄瓜视频深夜释放自己 I 国产二区视频在线播放 I 黄色片网站 I 中文字幕亚洲精品乱码 I 91视频播放 I 有码中文av无码中文av I 欧美日韩亚洲视频 I av大全免费在线观看 I 亚洲福利网 I 顶级大胆裸体aaaaa做受

        二維范德華（vdWs）異質結構光電探測器因其獲得可觀的光學導電性增益和器件可調性的能力而引起了人們的極大興趣。然而，超薄二維無機vdWs器件的光吸收通常較弱，導致探測性較低。此外，二維半導體的固有缺陷在輸運過程中會引起明顯的載流子捕獲和缺陷態散射，嚴重制約了器件的響應速度。本文采用二硫化鉬鎢（Mo_0.1W_0.9S₂）代替傳統的二維半導體，采用N ' -二甲基-3,4,9,10-苝二氧亞胺（Me-PTCDI），器件的光吸收效率顯著提高，實現了快速響應和高探測率。系統地研究了基于Me-PTCDI和Mo_0.1W_0.9S₂的ii型有機/無機雜化vdWs異質結構光電探測器。特別是，采用單層（ML） Me-PTCDI和多層（FL）Mo_0.1W_0.9S₂的器件，探測率高達4.4 × 10¹¹ Jones，響應時間為24.9µs。利用該器件作為光傳感像素，展示了高精度的單探測像素成像系統，在快速成像應用中具有廣闊的前景。


圖1. 二維Me-PTCDI/Mo_0.1W_0.9S₂ vdWs異質結構的結構與表征a) Mo_0.1W_0.9S₂和Me-PTCDI的平面結構及異質結構的疊加構型；b、c) ML Me-PTCDI/FL Mo_0.1W_0.9S₂異質結構樣品的光學顯微鏡和PL圖，其中Mo_0.1W_0.9S₂和Me-PTCDI用虛線標記。ML - Me-PTCDI區域的綠色是由于PL熒光（激發波長：450 nm）。比例尺：10µm；d,e) ML Me-PTCDI、FL Mo_0.1W_0.9S₂的PL熒光光譜和拉曼光譜，以及同一樣品在室溫下的雜化異質結構區；
f)二維Me-PTCDI/Mo_0.1W_0.9S₂ vdWs異質結構的能帶結構。


圖2. 介紹了二維Me-PTCDI/Mo_0.1W_0.9S₂ vdWs異質結構光電探測器的電學和光電性能。a) Me-PTCDI/Mo_0.1W_0.9S₂異質結構光電探測器原理圖；b)各V_ds下器件的V_g-I_ds傳遞曲線；c)各Vg下器件的V_ds-I_ds輸出曲線；d)測量到光電流的上升（τr）和下降（τf）時間分別為27.1µs和24.9µs，上升和下降曲線（藍色）用指數函數（紅色）擬合得很好；e) 633 nm照明下光電流與光強的關系；f)通過掃描波長為633 nm、功率為2.5µW、光斑尺寸為1µm的光束，實現光電流的空間映射。外加柵極電壓為−30v，漏源極電壓為2v。插圖顯示了設備的光學圖像。電極用白色虛線表示，Me-PTCDI用綠色虛線表示，異質結構用藍色虛線表示。比例尺尺寸為5µm。


圖3. 二維有機/無機異質結構的理論建模與柵極調諧。a) Me-PTCDI分子HOMO和LUMO的電荷密度圖；b)用GW法計算Me-PTCDI/Mo_0.125W_0.875S₂異質結構的總態密度（DOS）和Me-PTCDI分子軌道的投影DOS；c)在V_g <0 V（左）、V_g = 0 V（中）和V_g > 0 V（右）條件下異質結構運行的能帶圖和示意圖。

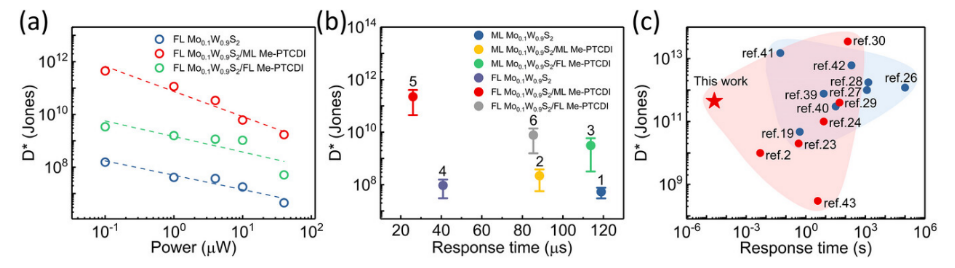

圖4. 不同結構和層厚的探測率和響應時間。a)在不同Me-PTCDI厚度下，光電探測器的探測率隨光功率的增加而降低。與沒有Me-PTCDI相比，厚Me-PTCDI層和ML Me-PTCDI/FL Mo_0.1W_0.9S₂的器件的檢出率最高。在633 nm處進行測試；b)不同厚度的Mo_0.1W_0.9S₂與Me-PTCDI不同組合的檢測性能比較，其中ML Mo_0.1W_0.9S₂ 1個，ML Me-PTCDI/ML Mo_0.1W_0.9S₂ 2個，FL Me-PTCDI/ML Mo_0.1W_0.9S₂ 3個，FL Mo_0.1W_0.9S₂ 4個，ML Me-PTCDI/FL Mo_0.1W_0.9S₂ 5個，FL Me-PTCDI/FL Mo_0.1W_0.9S₂ 6個。在633 nm處進行測試；c) ML - Me-PTCDI/FL Mo_0.1W_0.9S₂異質結構光探測的檢出率和響應時間優于大多數二維有機/無機光電探測器。


圖5. ML - Me-PTCDI/FL Mo_0.1W_0.9S₂異質結構光電探測器的成像特性a)成像系統示意圖；
b)對圖像掃描系統獲得的圖像在633 nm處進行測試，測試條件為V_g =−30 V, V_ds = 2 V。
斬波頻率為60000hz；c)遮罩區和非遮罩區光電流響應圖。

       相關研究成果由蘇州實驗室Fengyuan Xuan、東南大學Zhenhua Ni和南京郵電大學Li Gao課題組2024年發表在Laser & Photonics Reviews (鏈接: https://doi.org/10.1002/lpor.202400192)上。原文：High Speed Photodetector Based on 2D Organic/Inorganic Hybrid Van Der Waals Heterostructure Devices

轉自《石墨烯研究》公眾號
