国产精品推荐精品 I 热99在线视频 I 夜夜躁日日躁狠狠 I 国偷自产一区二区三区蜜臀 I 99精品国产在热久久无毒 I 日韩av在线免费观看网站 I 蜜桃视频网站在线观看 I 久久久久久99精品久久久 I 久久综合久久久 I 美国一级黄色片子 I 国产一区视频导航 I 99pao I 女人被艹视频 I 国产真实交换多p免视频 I 大黄网站在线观看 I 伊人久久大香线蕉综合狠狠 I 久久99精品国产91久久来源 I jizz一区二区三区 I 久久国产精品99久久久久久进口 I 亚洲欧洲精品无码av I 国产在线h I 中文字幕在线观看的网站 I 日本大白屁股日 I 善良娇妻的献身呻吟声 I 成人片黄网站a毛片免费 I 午夜影院404 I 大桥未久 I 丰乳肥臂 I 操比毛片 I 嗯不要了h I 亚洲一线av I 俄罗斯xxxxx I 在哪里可以看黄色片 I 免费看a毛片 I 国产视频1区 I 久久久久久九九九九九九 I 色撸撸网站 I 老司机精品视频导航 I 国产精品导航一区二区 I av大全免费观看 I 成年人羞羞网站 I 成人看片免费网站 I 尤物影院在线播放 I 依依成人精品视频在线观看 I 亚洲一区二区三区四区五区高 I 无码欧亚熟妇人妻av在线外遇 I 国产伦精品一区二区三区精品视频 I 理论视频在线 I 中文乱码人妻系列一区二区 I 欧美一区二区在线刺激视频 I av在线观看地址 I 2021国产精品一卡2卡三卡4卡 I 亚洲国产成人a精品不卡在线 I 黄瓜视频深夜释放自己 I 国产二区视频在线播放 I 黄色片网站 I 中文字幕亚洲精品乱码 I 91视频播放 I 有码中文av无码中文av I 欧美日韩亚洲视频 I av大全免费在线观看 I 亚洲福利网 I 顶级大胆裸体aaaaa做受

       MoS₂具有吸引人的二維(2D)片狀結構，為雙層電荷存儲提供了大的表面積和高的固有快速離子電導率;因此，它是一種很有前途的電極材料。然而，二維材料往往存在容易堆積的問題，這大大削弱了材料的固有優勢。將MoS₂設計成具有大比表面積的花朵形態，并與石墨烯結合，是解決MoS₂納米片堆積缺陷的可行方法。導電分子(CM)的苯基與芘基形成33.2°的夾角，用于斜支撐石墨烯層，獲得比表面積更大的石墨烯化合物。然后在改性材料表面生成Cu₂S/MoS₂納米球，提供Cu₂S/MoS₂@CM@rGO。在這里，設計并構建了Cu₂S/MoS₂@CM@rGO復合材料作為電池型超級電容器的電極材料。用Cu2S/MoS2@CM@rGO與AC(活性炭)組裝的ASC器件在36.9 Wh kg-1能量密度下的功率密度為981.8 W kg^-1。值得注意的是，當兩個固態ASCs串聯在一起時，一個小燈泡可以保持3分鐘的亮度，這表明Cu2S/MoS2@CM@rGO在儲能方面具有很高的潛力。

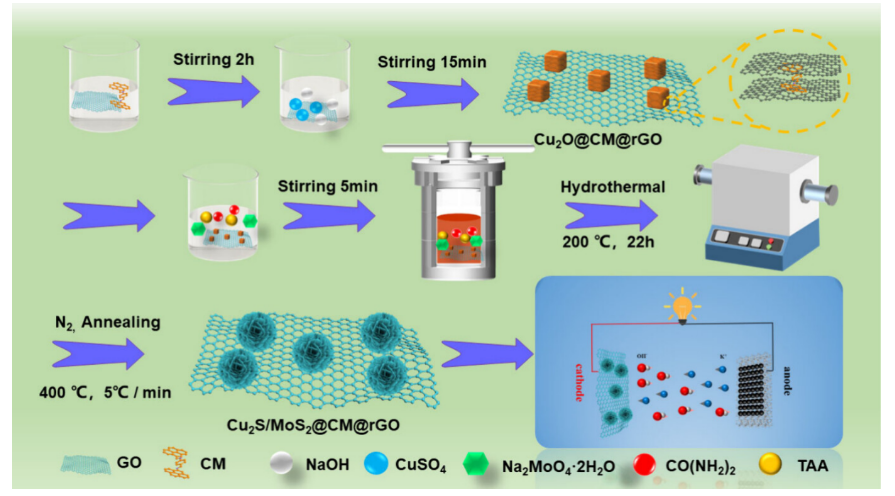

圖1. Cu₂S/MoS₂@CM@rGO制備原理圖。

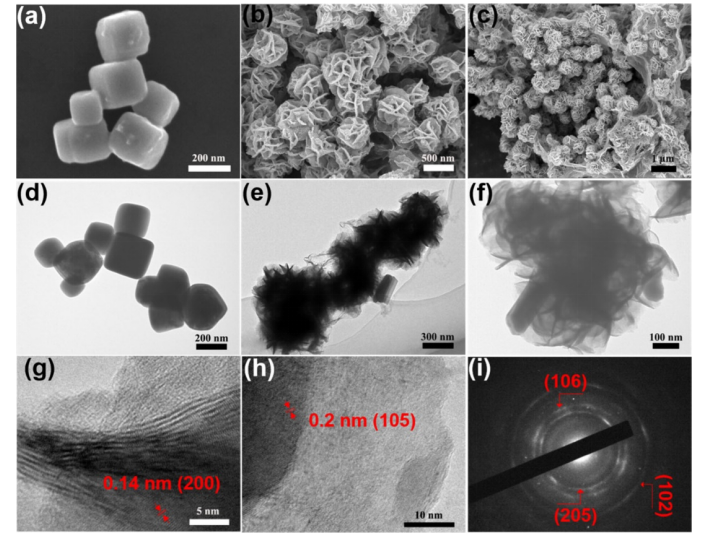

圖2. (a)不同放大倍數下Cu₂O和(b, c) Cu₂S/MoS₂@CM@rGO的SEM圖像。
(d, e, f) Cu₂O和Cu₂S/MoS₂@CM@rGO的TEM圖像(g, h) HRTEM圖像和(i) Cu₂S/MoS₂@CM@rGO的SAED圖像。


圖3. (a) Cu₂S/MoS₂@CM@rGO、Cu₂S@CM@rGO和Cu₂S/MoS2@rGO的XRD圖像。(b) Cu₂S/MoS₂@CM@rGO、Cu₂S@CM@rGO和Cu₂S/MoS2@rGO的FT-IR光譜。(c) Cu₂S/MoS₂@rGO和Cu₂S/MoS₂@CM@rGO的拉曼光譜。(d, e) Cu₂S/MoS₂@CM@rGO和Cu₂S/MoS₂@rGO的N₂吸附-解吸曲線及孔徑分布。(f) Cu₂S/MoS₂@CM@rGO的EDS譜。


圖4. (a) Cu₂S/MoS₂@CM@rGO的XPS測量譜，(b-f) Cu₂S/MoS₂@CM@rGO的C1s、S2p、Cu 2p和Mo 3d的XPS譜。

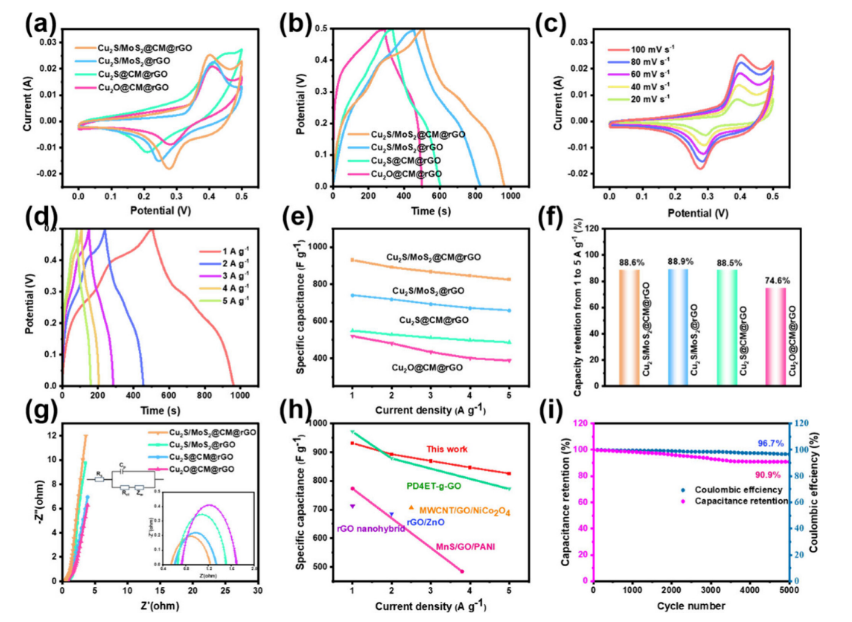

  圖5. (a) Cu₂S/MoS₂@CM@rGO、Cu₂S/MoS₂@rGO、Cu₂S@CM@rGO和Cu₂O@CM@rGO電極的CV曲線和(b) GCD曲線。(c) Cu₂S/MoS₂@CM@rGO電極的CV曲線和(d) GCD曲線。(g)Cu₂S/MoS₂@CM@rGO、Cu₂S/MoS₂@rGO、Cu₂S@CM@rGO和Cu₂O@CM@rGO電極及其等效電路的Nyquist圖。附圖顯示了擬合的EIS曲線。(h)最近報道了Cu₂S/MoS₂@CM@rGO與其他rGO基材料的比電容的比較。(i) Cu₂S/MoS₂@CM@rGO電極循環性能。


圖6. 以下電極(a) Cu₂S/MoS₂@CM@rGO， (b) Cu₂S/MoS₂@rGO， (c) Cu₂S@CM@rGO的陰極峰log i和log v圖。電容和擴散控制對(d) Cu₂S/MoS₂@CM@rGO，(e) Cu₂S/MoS₂@rGO和(f) Cu₂S@CM@rGO電極在20 mV s^-1下電荷存儲的貢獻。不同掃描速率下電極(g) Cu₂S/MoS₂@CM@rGO， (h) Cu₂S/MoS₂@rGO，(i) Cu₂S@CM@rGO的電容貢獻和擴散控制貢獻。


圖7.以下電極(a) Cu₂S/MoS₂@CM@rGO， (b) Cu₂S/MoS₂@rGO， (c) Cu₂S@CM@rGO的陰極峰log i和log v圖。電容和擴散控制對(d) Cu₂S/MoS₂@CM@rGO， (e) Cu₂S/MoS₂@rGO和(f) Cu₂S@CM@rGO電極在20 mV s^-1下電荷存儲的貢獻。不同掃描速率下電極(g) Cu₂S/MoS₂@CM@rGO， (h) Cu₂S/MoS₂@rGO， (i) Cu₂S@CM@rGO的電容貢獻和擴散控制貢獻。

        相關研究成果由青島大學Jiangtao Xu和Jingquan Liu課題組2024年發表在ACS Applied Nano Materials (鏈接：https://doi.org/10.1021/acsanm.4c02585)上。原文：Cu2S/MoS2 Nanospheres on Conductive Molecule Modified Reduced Graphene Oxide for Supercapacitors

轉自《石墨烯研究》公眾號
