av在线www,巨茎人妖videos另类,琪琪午夜理论片福利在线观看

全部新聞公司新聞產品新聞資料下載行業新聞

天津工業大學材料科學與工程學院Xiaohui Liu等--多功能2D-3D異質MXene@ZIF-8涂層棉/萊賽爾纖維混紡織物，用于防火，運動檢測和抗紫外線

阻燃、導電、抗紫外線的多功能纖維素織物有望用于下一代可穿戴柔性傳感器，因此迫切需要開發新型涂層系統，改善纖維素織物的自然性能，賦予其更多的功能性。本研究通過一盆浸漬法在棉花/萊賽爾纖維混紡織物(C/L)上構建了由碳化鈦(Ti₃C₂T_x MXene)、沸石型咪唑鹽骨架-8 (ZIF-8)和磷腈氯三聚體(PPZ)組成的二維-三維異型結構多功能涂層。簡而言之，ZIF-8包封系統是在C/L通過氫鍵與MXene結合后在MXene上原位生長的。得到的最優樣品為MXene@ZIF-8@PPZ-C/L，具有阻燃性、人體運動檢測和抗紫外線性。與未處理的C/L相比，MXene@ZIF-8@PPZ-C/L的極限氧指數值高達30.8%，峰值放熱率和總放熱值分別降低了65.7%和15.8%。而導電率為26 26.8 s/m的MXene@ZIF-8@PPZ-C/L則能夠穩定連續地感知人體運動。此外，MXene@ZIF-8@PPZ-C/L也表現出較高的紫外線防護系數。總之，本研究為新一代多功能柔性可穿戴智能面料的制備提供了一種簡單的方法。

圖1. MXene@ZIF-8@PPZ-C/L的制備。

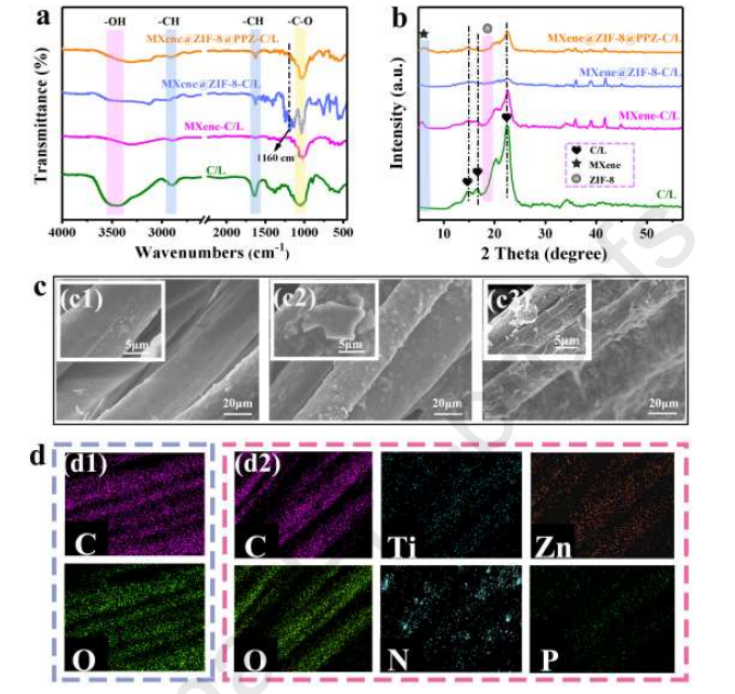

圖2. 未處理和處理織物的FTIR光譜，以及相關的SEM圖片。

圖3. 未處理和處理織物的TG (a)和DTG曲線(b)。

圖4. 垂直燃燒試驗中未處理(a, a1)和處理(a, a2)織物的數碼照片;未處理和處理織物的LOI值(b)。

圖5. 未處理和處理織物的HRR (a)、THR (b)、Mass (c)、SPR (d)、TSP (e)和COP (f)曲線。

圖6. 未處理和處理織物在特定波數下的吸收強度。

圖7錐熱試驗前后C/L (a)和MXene@ZIF-8@PPZ-C/L (b)的數字照片;燃燒后C/L (C, c1)和MXene@ZIF- 8@PPZ-C/L (C, c2)的SEM圖像;MXene@ZIF-8@PPZ-C/L: P2p (d)， Ti2p (e)和Zn2p (f)的殘留物的高分辨率XPS光譜。

圖8。MXene@ZIF-8@PPZ-C/L可能的阻燃機制。

圖9 所有經處理織物的導電性(a);不同彎曲角度下的電阻變化曲線(b);0 ~ 90°重復彎曲時的阻力變化(c);重復握拳的阻力變化(d);MXene@ZIF-8@PPZ-C/L (e)可能的體感機制。

圖10。本研究與近期文獻UPF值的比較(a);MXene@ZIF-8@PPZ-C/L可能的抗紫外線機制(b)。

相關科研成果天津工業大學材料科學與工程學院Xiaohui Liu等人于2023年發表在Chemical Engineering Journal（https://doi.org/10.1016/j.cej.2023.145859）上。原文：Multifunctional 2D-3D heterogeneous MXene@ZIF-8 coated cotton/lyocell blended fabrics for fire protection, motion detection and UV-resistance。
原文鏈接：https://doi.org/10.1016/j.cej.2023.145859

轉自《石墨烯研究》公眾號



您的稱呼 :
聯系電話 :
您的郵箱 :
咨詢內容 :
