在海洋環(huán)境中，氯化物侵蝕對混凝土耐久性的影響最為顯著。論文研究了石墨烯對氯離子長期腐蝕混凝土微觀結(jié)構(gòu)和抗壓性能的影響。結(jié)果表明，在氯化鈉溶液中浸泡0、40、80、120和240天后，添加0.05 wt%的石墨烯納米片(GNPs)，其抗壓強(qiáng)度較普通混凝土分別提高了20.92%、21.97%、19.13%、19.43%和17.81%。隨著氯離子腐蝕時(shí)間的增加，石墨烯混凝土的動態(tài)彈性模量逐漸增大。兩種混凝土的SEM、XRD、抗壓性能和氯離子含量測試結(jié)果表明，石墨烯混凝土抗氯離子性能比普通混凝土更好、更穩(wěn)定。

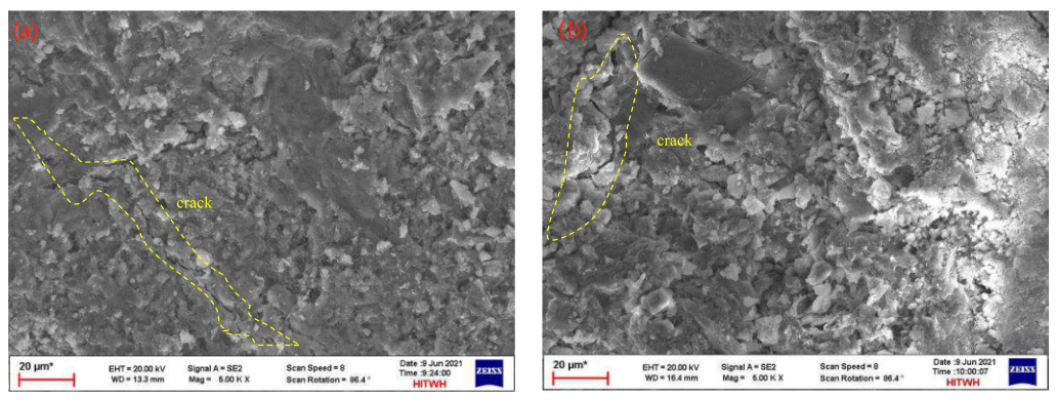

圖1. 腐蝕0 d混凝土的SEM圖像:(a)普通混凝土;(b)石墨烯混凝土。

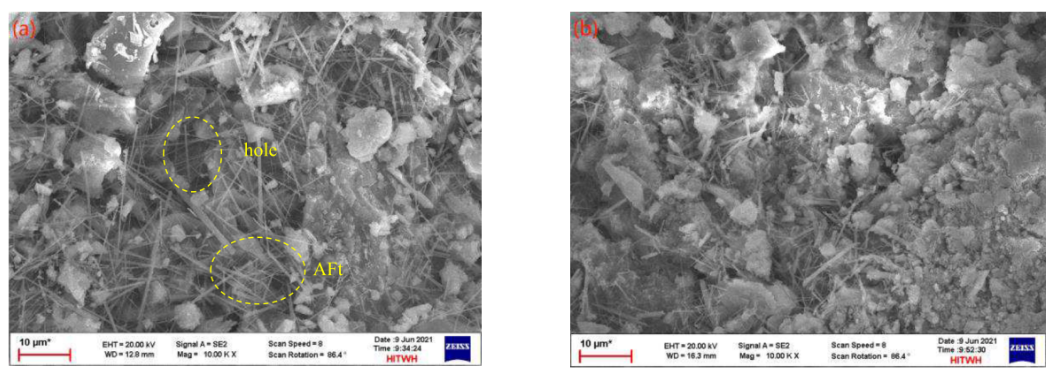

圖2. 腐蝕40 d混凝土的SEM圖像:(a)普通混凝土;(b)石墨烯混凝土;(c)。
圖3. 腐蝕80 d混凝土的SEM圖像:(a)普通混凝土;(b)石墨烯混凝土。
圖4. 腐蝕120 d混凝土的SEM圖像:(a)普通混凝土;(b)石墨烯混凝土。
圖5. 腐蝕240 d混凝土的SEM圖像:(a)普通混凝土;(b)石墨烯混凝土。

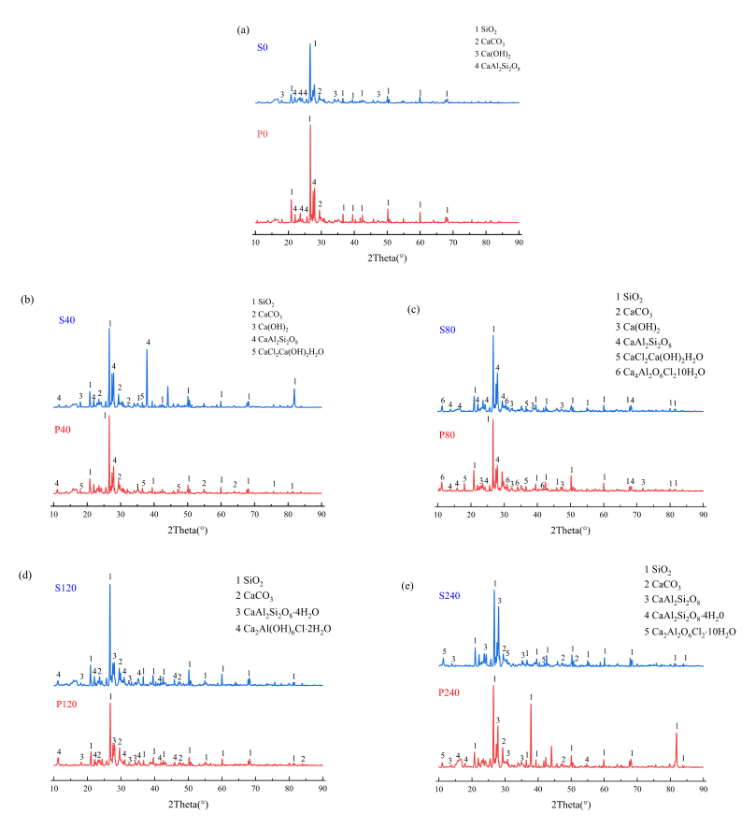

圖6. 不同腐蝕天數(shù)混凝土的XRD圖:(a) 0 d;(b) 40 d;(c) 80 d;(d) 120 d;(e) 240 d。

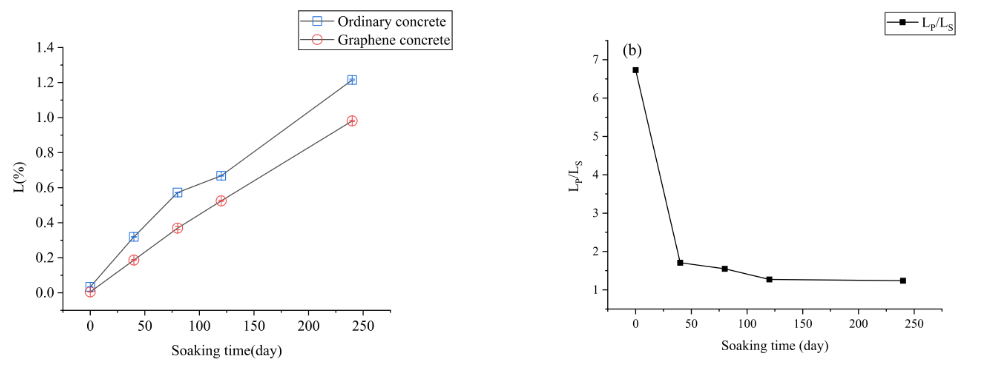

圖7. (a)浸泡時(shí)間與L的關(guān)系;(b)浸泡時(shí)間對L
P/L
S的影響。

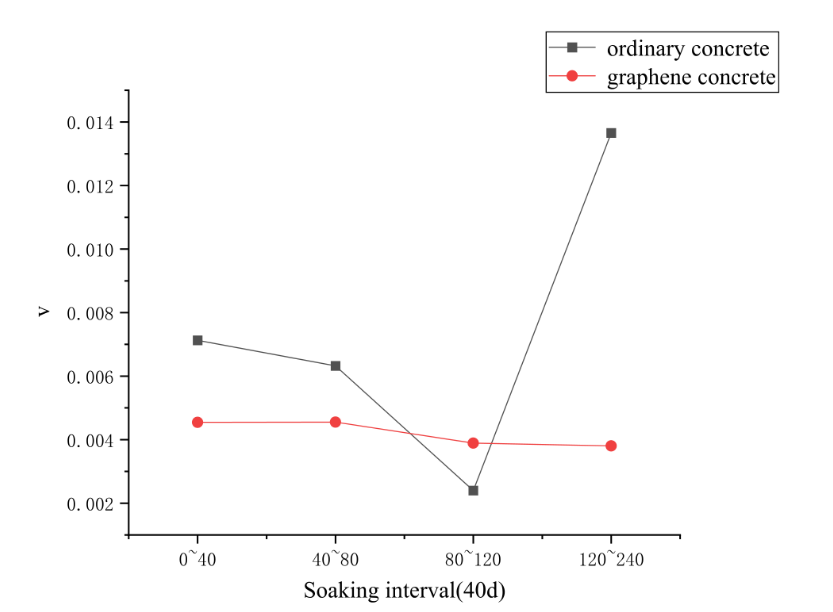

圖8. 浸泡間隔與V的關(guān)系。
圖9. (a)浸泡時(shí)間對相對動態(tài)彈性模量的影響(b) E
Prd/E
Srd與浸泡時(shí)間的關(guān)系。

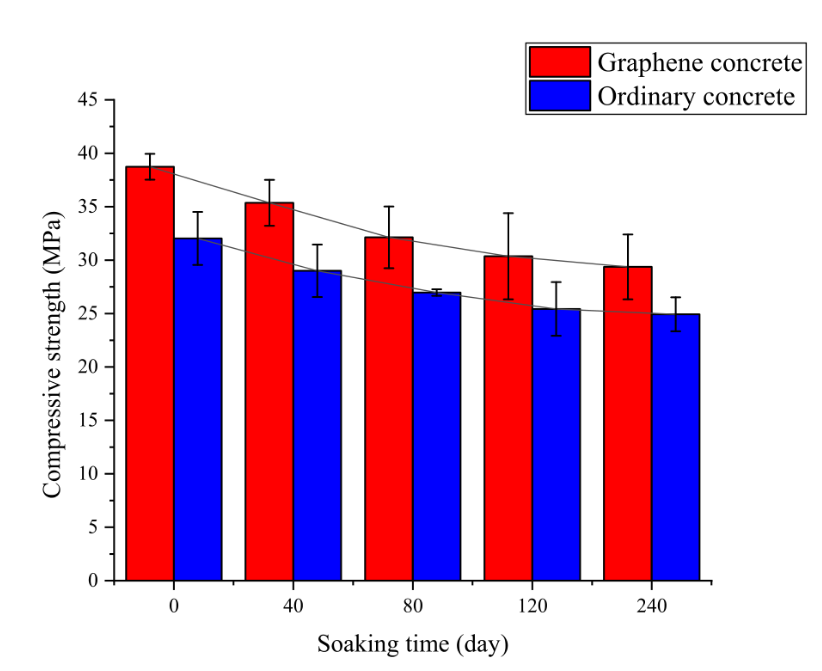

圖10. 不同浸泡時(shí)間下的抗壓強(qiáng)度。
相關(guān)研究成果由哈爾濱工業(yè)大學(xué)土木工程系Guofang Chen等人于2022年發(fā)表在Construction and Building Materials (https://doi.org/10.1016/j.conbuildmat.2022.129564)上。原文：Experimental study of the effects of graphene nanoplatelets on microstructure and compressive properties of concrete under chloride ion corrosion。
轉(zhuǎn)自《石墨烯研究》公眾號
