国产精品推荐精品 I 热99在线视频 I 夜夜躁日日躁狠狠 I 国偷自产一区二区三区蜜臀 I 99精品国产在热久久无毒 I 日韩av在线免费观看网站 I 蜜桃视频网站在线观看 I 久久久久久99精品久久久 I 久久综合久久久 I 美国一级黄色片子 I 国产一区视频导航 I 99pao I 女人被艹视频 I 国产真实交换多p免视频 I 大黄网站在线观看 I 伊人久久大香线蕉综合狠狠 I 久久99精品国产91久久来源 I jizz一区二区三区 I 久久国产精品99久久久久久进口 I 亚洲欧洲精品无码av I 国产在线h I 中文字幕在线观看的网站 I 日本大白屁股日 I 善良娇妻的献身呻吟声 I 成人片黄网站a毛片免费 I 午夜影院404 I 大桥未久 I 丰乳肥臂 I 操比毛片 I 嗯不要了h I 亚洲一线av I 俄罗斯xxxxx I 在哪里可以看黄色片 I 免费看a毛片 I 国产视频1区 I 久久久久久九九九九九九 I 色撸撸网站 I 老司机精品视频导航 I 国产精品导航一区二区 I av大全免费观看 I 成年人羞羞网站 I 成人看片免费网站 I 尤物影院在线播放 I 依依成人精品视频在线观看 I 亚洲一区二区三区四区五区高 I 无码欧亚熟妇人妻av在线外遇 I 国产伦精品一区二区三区精品视频 I 理论视频在线 I 中文乱码人妻系列一区二区 I 欧美一区二区在线刺激视频 I av在线观看地址 I 2021国产精品一卡2卡三卡4卡 I 亚洲国产成人a精品不卡在线 I 黄瓜视频深夜释放自己 I 国产二区视频在线播放 I 黄色片网站 I 中文字幕亚洲精品乱码 I 91视频播放 I 有码中文av无码中文av I 欧美日韩亚洲视频 I av大全免费在线观看 I 亚洲福利网 I 顶级大胆裸体aaaaa做受

       對于先進的電子設備，將大型二維(2D)材料集成到半導體晶片上是非常理想的，但是仍然存在諸如與轉移相關的裂紋，污染，起皺和摻雜之類的挑戰。在這里，我們開發了一種通過梯度表面能調制的通用方法，從而使石墨烯可靠地粘附并釋放到目標晶片上。所獲得的晶片規模的石墨烯表現出無損傷、清潔和超平坦的表面，摻雜可忽略不計，得到均勻的薄層電阻，偏差僅為6%。在SiO₂/Si上轉移的石墨烯表現出高達~10000 cm² v^-1的高載流子遷移率，在室溫下觀察到量子霍爾效應(QHE)。h-BN封裝后，在1.7K處出現分數量子霍爾效應(FQHE)，產生約280000 cm² v^-1 s^-1的超高遷移率。集成的晶圓級石墨烯熱發射器在近紅外(NIR)光譜中顯示出顯著的寬帶發射。總體而言，所提出的方法有望在先進的電子學和光電子學中將來集成晶圓級2D材料。

Figure1.通過梯度表面能調控實現晶圓級石墨烯集成。通過梯度表面能調制進行晶圓級超平石墨烯轉移的示意圖。b轉移介質的結構，其中設計了具有梯度表面能的不同層(γ₁>γ₂，γ₃≥γ₄)。左右圖顯示了面板(a)中的粘附和釋放程序。請注意，SiO₂/Si(γ₁)的表面能大于石墨烯/冰片(γ₂)的表面能，如中間圖片所示，可實現可靠的附著力。而且，PDMS(γ₄)的表面能最低，導致石墨烯完整釋放到目標基板上。c根據測量的接觸角計算出不同表面的表面能。圖例:顯示不同表面水接觸角的圖像。誤差條表示不同表面的表面能和接觸角的標準偏差。SiO₂/Si晶片上4英寸轉移石墨烯的光學圖像。轉移石墨烯覆蓋的e直方圖。插圖:轉移石墨烯的光學顯微鏡圖像。GSE轉移的石墨烯和PMMA轉移的石墨烯的電子顯微鏡成像。g從80張GSE轉移的AFM圖像和50張PMMA轉移的石墨烯的AFM圖像中，每10×10μm²的粒子數直方圖。圖例:GSE轉移和PMMA 轉移石墨烯的典型AFM圖像。從轉移的超平和粗糙石墨烯的AFM圖像發出的每5×5μm²皺紋數的h直方圖。插圖:轉移的超平和粗糙石墨烯的AFM圖像。

Figure 2.轉移石墨烯的均勻性。GSE轉移的石墨烯(a)和PMMA轉移的石墨烯(b) SiO₂/Si晶片的空間薄層電阻圖。注意，GSE轉移的石墨烯的薄層電阻偏差為?6%.c，GSE轉移的(c)和PMMA轉移的(d)石墨烯的空間G峰位置圖。PMMA轉移的石墨烯的G波段的峰位置是藍移的。e拉曼G和2D峰位置的相關圖GSE和PMMA轉移的石墨烯。從每種類型的轉移石墨烯獲得總共225個拉曼光譜。黃星表示原始石墨烯的G和2D峰位置，既沒有摻雜也沒有應變。f 2D峰的全寬度，即GSE和PMMA轉移的石墨烯的半最大值(Γ_2d)。實線是Γ_2d的分布函數的擬合線。

Figure3.轉移石墨烯的電性能。a用PMMA和GSE傳輸石墨烯制造的兩種典型霍爾棒器件的傳輸特性比較。插圖：SiO₂/Si上石墨烯霍爾棒裝置的圖像。b GSE-和PMMA轉移石墨烯的FET遷移率直方圖。42個GSE轉移和18個PMMA轉移石墨烯器件的平均遷移率為6000 cm² V⁻¹s⁻¹和2000 cm² V⁻¹s⁻¹、恢復。c在不同溫度下，隨著GSE在SiO_2/Si上轉移石墨烯的磁場的變化，霍爾電阻的變化。插圖：SiO₂/Si上石墨烯霍爾棒裝置的圖像。d h-BN封裝轉移石墨烯的制造方案。e 300 K時，隨著磁場（B）的變化，h-BN封裝轉移石墨烯的霍爾電阻發生變化。插圖：h-BN包覆石墨烯霍爾棒裝置的圖像。f霍爾電阻（R_xy）（左軸）和縱向電阻（R_xx）（右軸）的變化是1.K時B的函數。g R_xx（左軸）和R_xy（右軸）作為1.K和8.T時后門（V_g）的函數。h R_xx作為B和V_g函數的2D等高線圖。破折號黑線顯示填充因子ν=±2、±6和±10處的LLs，以及由于LLs的簡并提升而出現的一些新的分數填充因子ξ=2/3、±4/3、7/3、±8/3。

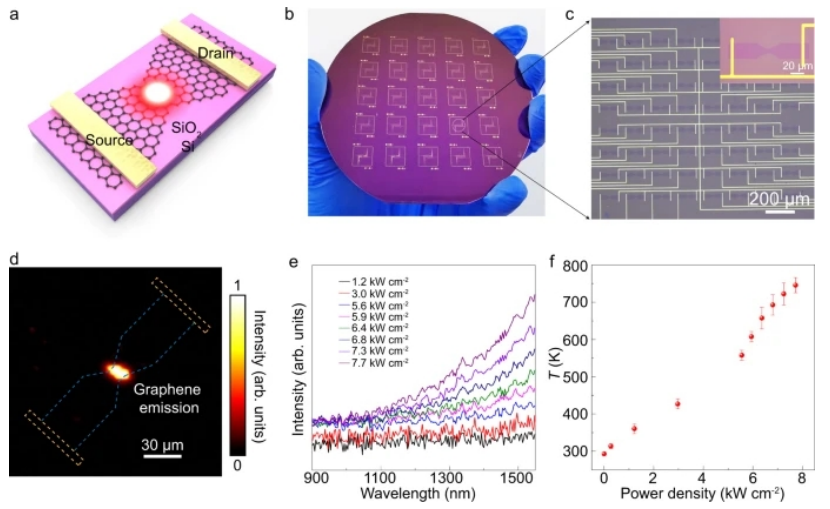

Figure4.a石墨烯熱發射體示意圖。b GSE上的晶圓級石墨烯熱發射陣列轉移石墨烯。c  8×8石墨烯熱發射體的光學顯微鏡圖像。插圖：單石墨烯熱發射器件。d P=3.0 kW cm^-2時的熱發射圖像，照片由經過假彩色處理的紅外相機拍攝。中心的亮點代表石墨烯發出的輻射。藍色虛線和黃色虛線分別表示石墨烯和金屬電極。e石墨烯發射體在P = 1.2–7.7 kW cm^-2處發出的發射光譜。f通過二維峰位置的移動獲得的石墨烯晶格溫度。溫度隨功率密度近似線性變化。誤差線表示不同功率密度下溫度的標準偏差。

       相關研究工作由北京大學HailinPeng課題組和國防科技大學ShiqiaoQin課題組于2022年共同發表于《NatureCommunications》期刊上，原文：Integratedwafer-scaleultra-flatgraphenebygradientsurfaceenergymodulation。

轉自《石墨烯研究》公眾號
