本研究展示了一種特殊的超薄 N 摻雜石墨烯納米網 (NGM) 作為高度暴露的 Fe-N4活性位點的堅固支架。重要的是，NGM 的孔徑可以通過調節熱剝離條件來精細調節，以同時分散和錨定 Fe-N4部分，最終導致高負載的 Fe 單原子催化劑 (SA-Fe-NGM) 和高度暴露的形態學。發現 SA-Fe-NGM 在酸性介質中具有出色的氧還原反應 (ORR) 活性（半波電位 = 0.83 V vs RHE），在 H
2 /O
2 燃料電池測試中具有 634 mW cm
-2的高功率密度。基于確定的 Fe-N 4活性位點和孔徑分布分析，第一性原理計算進一步闡明了 ORR 的可能催化機制。這項工作為構建高度暴露的過渡金屬和氮共摻雜碳材料（M-N-C）催化劑提供了一種新策略，用于擴展電催化和儲能應用。

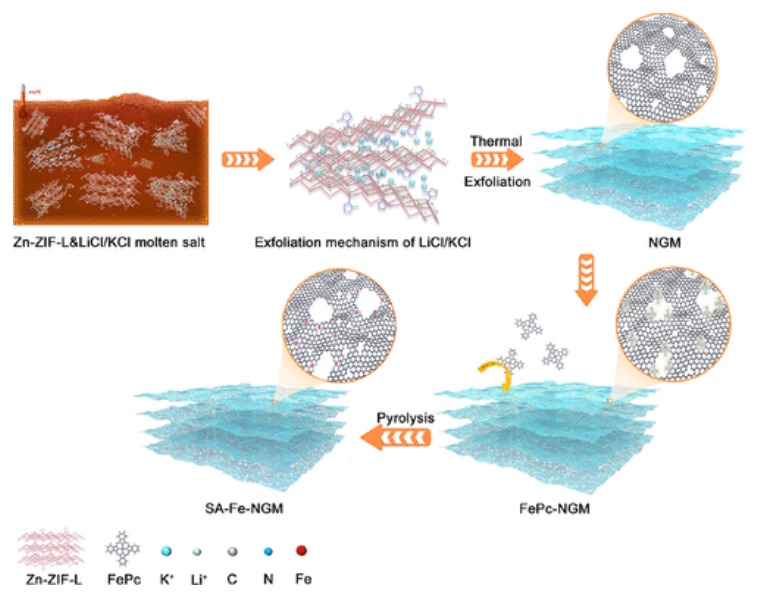

Figure 1. 用于獲得 SA-Fe-NGM 的合成過程示意圖。該過程涉及 (i) LiCl/KCl 熱剝離，(ii) 鹽混合物的去除，(iii) FePc 分子的吸收，以及 (iv) 熱解。
Figure 2. 剝離條件：LiCl/KCl 比對調節 SA-Fe-NGM 催化劑孔徑分布能力的影響：(a-c) NGM-Li
+ /K
+ =孔徑分布x (灰線), FePc-NGM-Li
+ /K
+ = x (黑線), SA-Fe-NGM-Li
+ /K
+ = 0.1 (黃線), SA-Fe-NGM-Li
+ /K
+ = 0.2（紅線）和 SA-Fe-NGM-Li
+ /K
+ = 0.4（綠線）樣品。(d-f) SA-Fe-NGM-Li
+ /K
+ = x的高分辨率 HAADF-STEM 圖像樣品。比例尺：2 nm（x是 LiCl 蝕刻劑與 KCl 去角質劑的比率，x = 0.1、0.2 或 0.4）。三種模型的形成能 ( E f ) (g) Fe-N 4 (bulk)、(h) Fe-N 4 (空位) 和 (i) Fe-N 4 (edge)。
Figure 3. 結構特征。(a) Zn-ZIF-L 前體的 SEM 圖像。SA-Fe-NGM 催化劑的形貌和原子結構：(b) SEM 圖像，(c) TEM 圖像，(d) HRTEM 圖像，(e) 高分辨率 HAADF-STEM 圖像，和 (f) AFM 圖像以及相應的高度輪廓。
Figure 4. 基于 XANES、EXAFS 和 WT-EXAFS 的精細結構表征。(a) SA-Fe-NGM 和參考樣品（FeO、Fe
2O
3、FePc 和標準 Fe 箔）的 Fe K-edge XANES 光譜。(b) 以 FeO、Fe
2O
3、FePc 和標準 Fe 箔為參考的 SA-Fe-NGM 催化劑的相應 FT-EXAFS 光譜。(c) SA-Fe-NGM 試樣的傅里葉變換 Fe K 邊緣 EXAFS 光譜（空心圓）和擬合曲線（紫紅色線），插圖顯示了相應的 EXAFS k空間擬合曲線。(d) SA-Fe-NGM、FePc 和 Fe 箔樣品的 WT-EXAFS。(e) SA-Fe-NGM 的 K 邊 XANES 實驗光譜（空心圓）與用構建結構計算的理論光譜（紫紅色線）之間的比較。橙色球體：Fe 原子，紅色球體：O 原子，藍色球體：N 原子，灰色球體：C 原子。

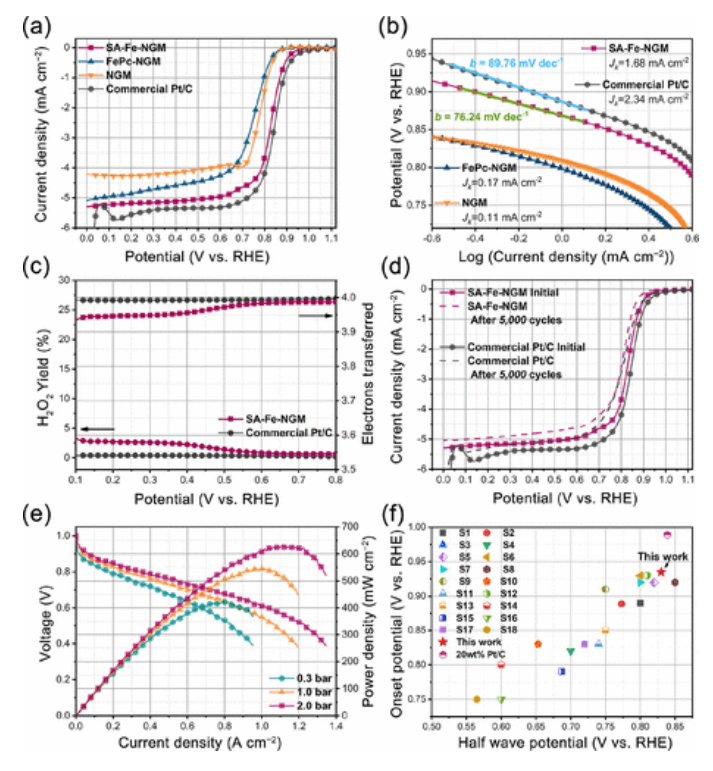

Figure 5催化劑的電催化 ORR 性能。(a-d) NGM、FePc-NGM 和 SA-Fe-NGM 系統在 0.5 M H
2SO
4介質中的穩態 ORR 極化曲線（Pt/C 催化劑參考在 0.1 M HClO
4溶液中測試）。相應的 LSV 極化曲線在 1600 rpm 下以 5 mV s
–1的掃描速率記錄。(b) 塔菲爾圖。(c) SA-Fe-NGM 和商業 Pt/C 催化劑的四電子選擇性和 H
2O
2產率。(d) SA-Fe-NGM 和商業 Pt/C 催化劑在 5000 次掃描循環前后的 ORR 極化曲線。(e) SA-Fe-NGM催化劑在不同條件下的燃料電池極化圖。陰極：4.0 mg cm
–2 SA-Fe-NGM催化劑；陽極：0.30 mg
pt cm
–2 of 20 wt % Pt/C；膜 Nafion 211；電池溫度 80 ℃；和壓力：0.3、1.0 或 2.0 bar。(f) SA-Fe-NGM 與文獻實例在 1600 rpm 在酸性介質中的 ORR 活性比較。
Figure 6. (a) U = 0 V 時ORR 的吉布斯自由能曲線，(b) U = 1.23 V，(c) 電荷密度的差異（紫紅色和藍色區域分別代表電荷密度的增加和減少） 和 (d) Fe-N4 (空位)、Fe-N4 (體)和 Fe-N4 (邊緣)的 Fe 3d 的態密度。
相關研究工作由華東師范大學Wei Xia，Jing Tang和南京航空航天大學Jianping He以及早稻田大學Yusuke Yamauchi課題組于2022年共同發表于《Journal of the American Chemical Society》期刊上，原文：Metal–Organic Framework-Derived Graphene Mesh: a Robust Scaffold for Highly Exposed Fe–N4 Active Sites toward an Excellent Oxygen Reduction Catalyst in Acid Media。
轉自《石墨烯研究》公眾號
