氧化石墨烯(GO)對外場刺激的響應(yīng)性能使其在擴(kuò)展光電器件的適用性方面具有競爭力。本文展示了GO在直流(DC)電場下的響應(yīng)行為。此外，還制備了不同GO摻雜濃度的GO摻雜藍(lán)相液晶復(fù)合材料(GO-BPLCs)。討論了GO與BPLCs的有效結(jié)合。在給定的氧化石墨烯濃度下，GO的動態(tài)電響應(yīng)、均勻色散、降低各向同性BP轉(zhuǎn)變溫度、BP冷卻溫度范圍的擴(kuò)展以及GO-BPLCs的透射和折射模式的靜態(tài)光學(xué)顯示已經(jīng)得到驗(yàn)證。這種在BPLC中摻雜氧化石墨烯的新策略為制造寬溫度范圍、響應(yīng)靈敏的BPLCs和多功能顯示材料提供了良好的前景。

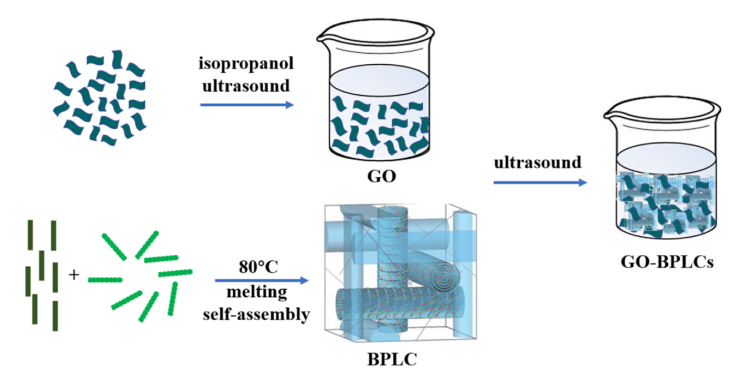

圖1. GO-BPLCs制備過程示意圖。在GO穩(wěn)定的情況下，GO薄片的存在迫使片晶內(nèi)的組裝脫離偏斜。
圖2. (a-c) DC電場下GOLC的交叉極化圖像。(d) DC電場下GOLC的濃度與驅(qū)動電壓的關(guān)系。驅(qū)動電壓是使液晶結(jié)構(gòu)微觀取向由各向異性變?yōu)楦飨蛲缘碾妷骸?br />

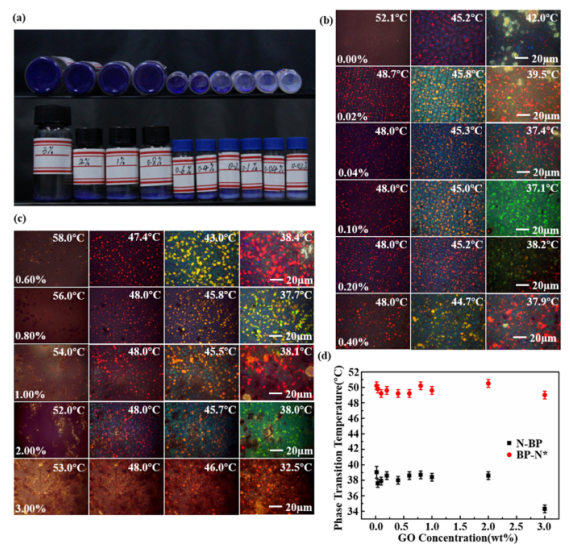

圖3. GO-BPLCs的相變行為。a. GO-BPLCs的數(shù)字圖像。b, c. GO-BPLCs相變過程的極化圖像(單元類型:未處理，樣品厚度為100μm)。d. GO-BPLCs冷卻相圖。

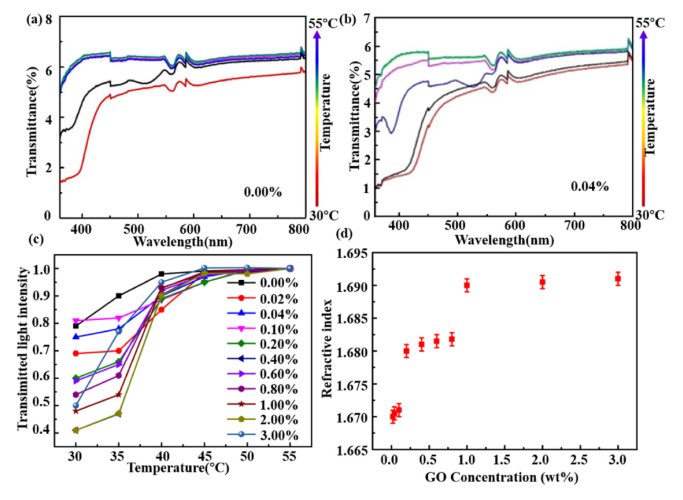

圖4. a, b. 0.00% GO和0.04% GO的BPLCs的透射光譜。c.不同溫度下GO-BPLCs的透光率。d.不同GO含量的GO-BPLCs的折射率。
相關(guān)研究成果由徐州工程學(xué)院材料與化學(xué)工程學(xué)院、廣東工業(yè)大學(xué)材料與能源學(xué)院，廣東省功能軟凝聚態(tài)物質(zhì)重點(diǎn)實(shí)驗(yàn)室Congcong Luo和Yingying Chen等人于2021年發(fā)表在Optical Materials (https://doi.org/10.1016/j.optmat.2022.111977)上。原文：Response behavior of graphene oxide and graphene oxide doped blue phase liquid crystal composites in external fields。
轉(zhuǎn)自《石墨烯研究》公眾號
.jpg)
