99极品视频,九色在线网站,美女大尺度网站

美國(guó)加州大學(xué)伯克利分校Peidong Yang課題組--硫摻雜石墨烯錨定載體有效提高Au25納米團(tuán)簇電催化穩(wěn)定性

研究欠配位納米團(tuán)簇催化性質(zhì)的最大挑戰(zhàn)是穩(wěn)定性問(wèn)題。我們?cè)诖俗C明，硫摻雜石墨烯（S-G）作為錨定載體，有效提升了超精細(xì)Au₂₅（PET）₁₈團(tuán)簇在氮還原反應(yīng)（NRR）中的穩(wěn)定性。 AU₂₅ @ S-G在-0.5V的過(guò)電位下表現(xiàn)出27.5 μg_NH₃·mg_Au ^-1·h^-1的氨產(chǎn)服率，法拉第效率為2.3％。更重要的是，錨定后的團(tuán)簇在連續(xù)4天的穩(wěn)定性測(cè)試后依然保持?80％的NRR活性，對(duì)比非摻雜石墨烯負(fù)載的Au₂₅在相同穩(wěn)定性測(cè)試后所剩余的15% NRR活性有著顯著提高。同位素標(biāo)記實(shí)驗(yàn)證實(shí)氨是N₂進(jìn)料氣體的直接反應(yīng)產(chǎn)物，而不是其他化學(xué)污染物。X射線光電子光譜和X射線吸收近邊緣光譜顯示，硫摻雜劑在穩(wěn)定在團(tuán)簇中Au原子的化學(xué)狀態(tài)和配位環(huán)境方面發(fā)揮著關(guān)鍵作用。進(jìn)一步的Reaxff分子動(dòng)力學(xué)（RMD）模擬證實(shí)了Au₂₅納米團(tuán)簇（NCs）和S-G之間的強(qiáng)相互作用。該底物錨定方法可以作為研究超精細(xì)納米團(tuán)簇的電催化行為的有效策略，同時(shí)最大限度地減少在惡劣電化學(xué)反應(yīng)條件下對(duì)欠配位表面基序的破壞。

Figure 1. （a）制備過(guò)程。（b）紫外-可見光譜。（c）合成的Au₂₅(PET)₁₈團(tuán)簇的電噴霧電離質(zhì)譜。（d）負(fù)載在硫摻雜石墨烯上的Au₂₅(PET)₁₈團(tuán)簇的TEM圖以及直方圖顯示的尺寸分布。（e）負(fù)載在石墨烯上的Au₂₅(PET)₁₈團(tuán)簇的TEM圖.

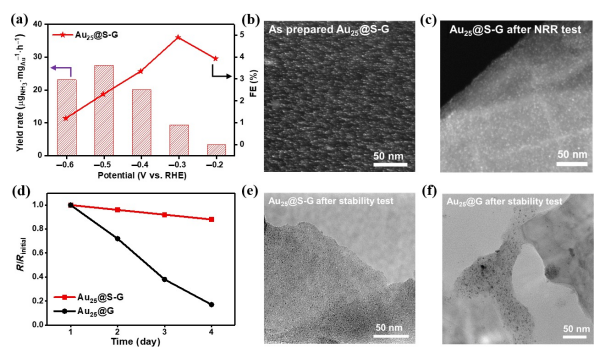

Figure 2.（a）Au₂₅@S-G的產(chǎn)氨率以及在不同電位下經(jīng)過(guò)3小時(shí)測(cè)試的法拉第效率。點(diǎn)線圖表示法拉第效率，直方圖表示產(chǎn)氨率。（b）制備的Au₂₅@S-G的HAADF-STEM圖。（c）Au₂₅@S-G在0.05 M H₂SO₄ 、-0.3V 的條件下持續(xù)3小時(shí)電解后的HAADF-STEM圖。（d）Au₂₅@S-G和Au₂₅@G的穩(wěn)定性測(cè)試。（e）Au₂₅@S-G經(jīng)過(guò)96小時(shí)NRR穩(wěn)定性測(cè)試后的TEM。（f）Au₂₅@G經(jīng)過(guò)96小時(shí)NRR穩(wěn)定性測(cè)試后的TEM。

Figure 3. （a）合成的Au₂₅(PET)₁₈團(tuán)簇的XPS光譜。（b）Au₂₅@S-G的XPS光譜。（c）Au₂₅@S-G經(jīng)過(guò)NRR測(cè)試的XPS光譜。（d）XANES圖譜。（e）Au₂₅@S-G和Au₂₅@G 在-0.3V的過(guò)電位下經(jīng)過(guò)3h NRR測(cè)試的Au L₃-吸收邊的FT-EXAFS圖譜，金箔和Au₂₅(PET)₁₈作為參考。

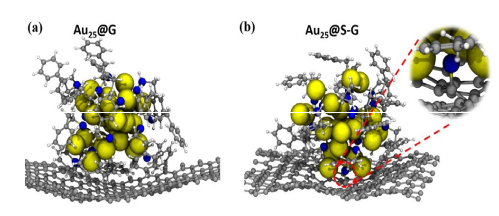

Figure 4. 2 ns RMD 模擬和幾何優(yōu)化的結(jié)果。（a）Au₂₅(PET)₁₈負(fù)載在石墨烯上的模型。（b）Au₂₅(PET)₁₈負(fù)載在硫摻雜石墨烯上的模型，在錨定后通過(guò)硫摻雜劑取代的一個(gè)配體。

相關(guān)研究成果由美國(guó)加州大學(xué)伯克利分校Peidong Yang課題組于2021年6月發(fā)表在Nano Research (https://doi.org/10.1007/s12274-021-3561-2) 上。原文：Sulfur-doped graphene anchoring of ultrafine Au₂₅ nanoclusters for electrocatalysis。

轉(zhuǎn)自《石墨烯雜志》公眾號(hào)



您的稱呼 :
聯(lián)系電話 :
您的郵箱 :
咨詢內(nèi)容 :
