已經(jīng)開發(fā)了一種簡單的簡單水熱合成路線，用于合成鈣鈦礦鋁酸鑭（LaAlO
3）和還原氧化石墨烯復合物（RGO）。此處，綠茶提取物用作還原劑，用于將氧化石墨烯轉(zhuǎn)化為還原氧化石墨烯。使用XRD、SEM、EDAX、FTIR和BET技術(shù)對合成材料的形貌進行了表征。該材料用作超級電容器應用的電極材料。電子顯微圖像表明，RGO薄片緊密地附著在LaAlO
3表面，具有多孔的籠狀形態(tài)。使用循環(huán)伏安法（CV）在相同的掃描速率下，與純RGO（531 F/g）和純LaAlO
3（105 F/g）相比，RGO/LaAlO
3混合結(jié)構(gòu)電極在2 mV/s的掃描速率下具有721 F/g的高比電容。通過計時電位計（CP），RGO/LaAlO
3混合結(jié)構(gòu)電極在0.5 A/g的電流密度下可伸出283 F/g的比電容，即使在20 A/g的極高電流密度下，也能夠保持約157 F/g的比電容（C
sp）。RGO/LaAlO
3復合材料的能量密度為57 Wh/kg，最大功率密度為569 W/kg。RGO/LaAlO
3納米復合材料也已被制造用于不對稱超級電容器器件（ASD）系統(tǒng)。根據(jù)電化學阻抗譜（EIS），RGO/LaAlO
3混合結(jié)構(gòu)電極在高達0.01 Hz的頻率下顯示出接近-90°的相角，這表明納米復合電極材料已接近理想的電容器性能。
Figure 1. LaAlO
3-RGO復合材料的合成
Figure 2. RGO/LaAlO
3納米復合材料的SEM圖
Figure 3. RGO/LaAlO

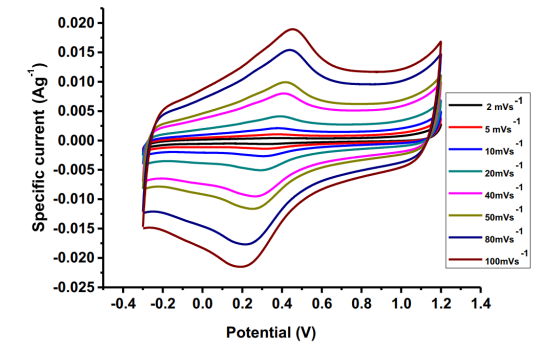

3納米復合電極在不同掃描速率下的CV曲線
Figure 4. RGO/LaAlO
3納米復合材料、純RGO和純LaAlO
3電極材料在50 mV/s掃描速率下的CV曲線
Figure 5. RGO/LaAlO
3納米復合材料、純RGO和純LaAlO

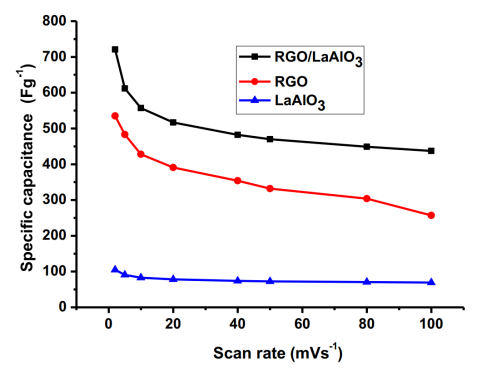

3電極的比電容與掃描速率的關(guān)系
Figure 6. RGO/LaAlO

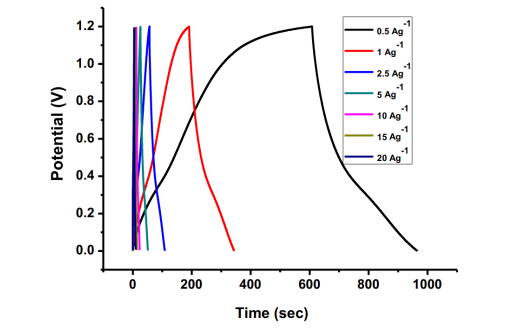

3納米復合材料在不同電流密度下的充放電曲線
Figure 7. RGO/LaAlO
3納米復合材料、純RGO和純LaAlO
3電極的比電容隨各種電流密度的變化而變化
Figure 8. RGO/LaAlO
3納米復合材料、純RGO和純LaAlO

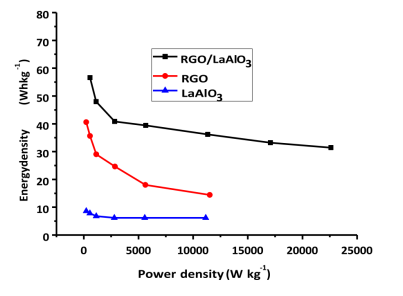

3電極的Ragone圖
相關(guān)研究成果于2020年由印度新視野工程學院M.S. Raghu課題組，發(fā)表在Journal of Electroanalytical Chemistry（doi.org/10.1016/j.jelechem.2020.113830）上。原文：Facile synthesis of perovskite lanthanum aluminate and its green reduced graphene oxide composite for high performance supercapacitors。
摘自《石墨烯雜志》公眾號：
.jpg)
