基于光學檢測手段的可穿戴式健康追蹤器有望應用于公共衛生領域，因為它們可以無創追蹤重要健康體征。但是，目前為止，使用的剛性技術阻礙了可穿戴設備的最終性能和形狀因數。這里，證明了一類新的柔性、透明的可穿戴器件，基于半導體量子點敏化的石墨烯（GQD）。該工作展示幾種原型可穿戴設備，它們能夠無創地監測重要的健康跡象，包括心率，動脈血氧飽和度（SpO2）和呼吸頻率。演示了使用環境光的操作，提供低功耗。在大氣光照下進行了演示，僅提供低功耗。此外，使用柔性紫外（UV）-敏感光電探測器與近場通信電路板的異構集成，可以促使光電探測器和智能電話之間實現無線通信和電力傳輸，從而提供無電池操作。該技術為無縫集成可穿戴設備開辟了新路徑，并通過無線探測紫外線指數為用戶提供支持。
Figure 1．基于GQD PDs的健康檢測原型。（a）柔性、透明GQD PDs集成于HR的監測手鐲的光學照片，（b）柔性PD的放大圖片，（c）在柔性基底上組裝石墨烯和QDs的示意圖，（d）反射模式下的PPG示意圖，（e）基于反射模式PPG的HR監測手鐲，（f）透射模式PPG示意圖，（g和h）在移動手機屏幕上的健康貼片，（i）透射和反射模式下操作的標準化PPG記錄。

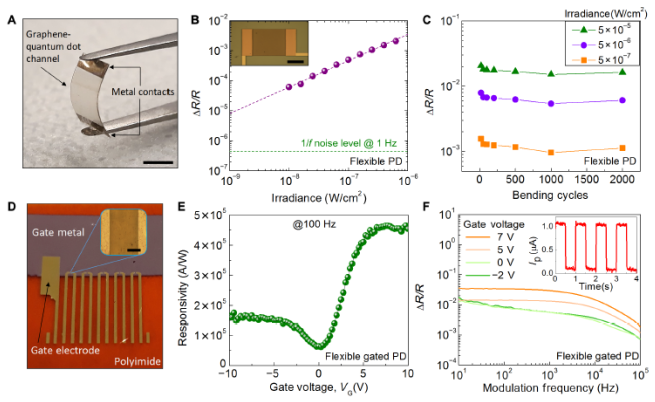

Figure 2. 在柔性聚合物基底上的GQD PDs的電學-光學和機械表征。（a）PD在PET基底上的光學照片，（b）光誘導阻抗變化，（c）PD在PEN基底上的機械穩定性，（d）在聚酰亞胺上的柵極PDs照片，（e）施加的柵極電壓與其響應，（f）在固定柵極電壓下檢測器的動態響應。
Figure 3.通過GQD健康貼片進行HR和RR測量。
Figure 4. 無線、無電池的UV監測貼片。（a）GQD-UV貼片，（b）無線、無電池的UV監測系統的結構圖，（c）通過將UV貼片放置在手臂上進行移動UV指數監測，（d）調制NFC輸出信號。
該研究工作由巴塞羅那科學技術研究所的Gerasimos Konstantatos 聯合 Stijn Goossens團隊于2019年發表在Science Advances國際頂級期刊上。原文：Flexible graphene photodetectors for wearable fitness monitoring（DOI: 10.1126/sciadv.aaw7846.）
|
|
